Descriere

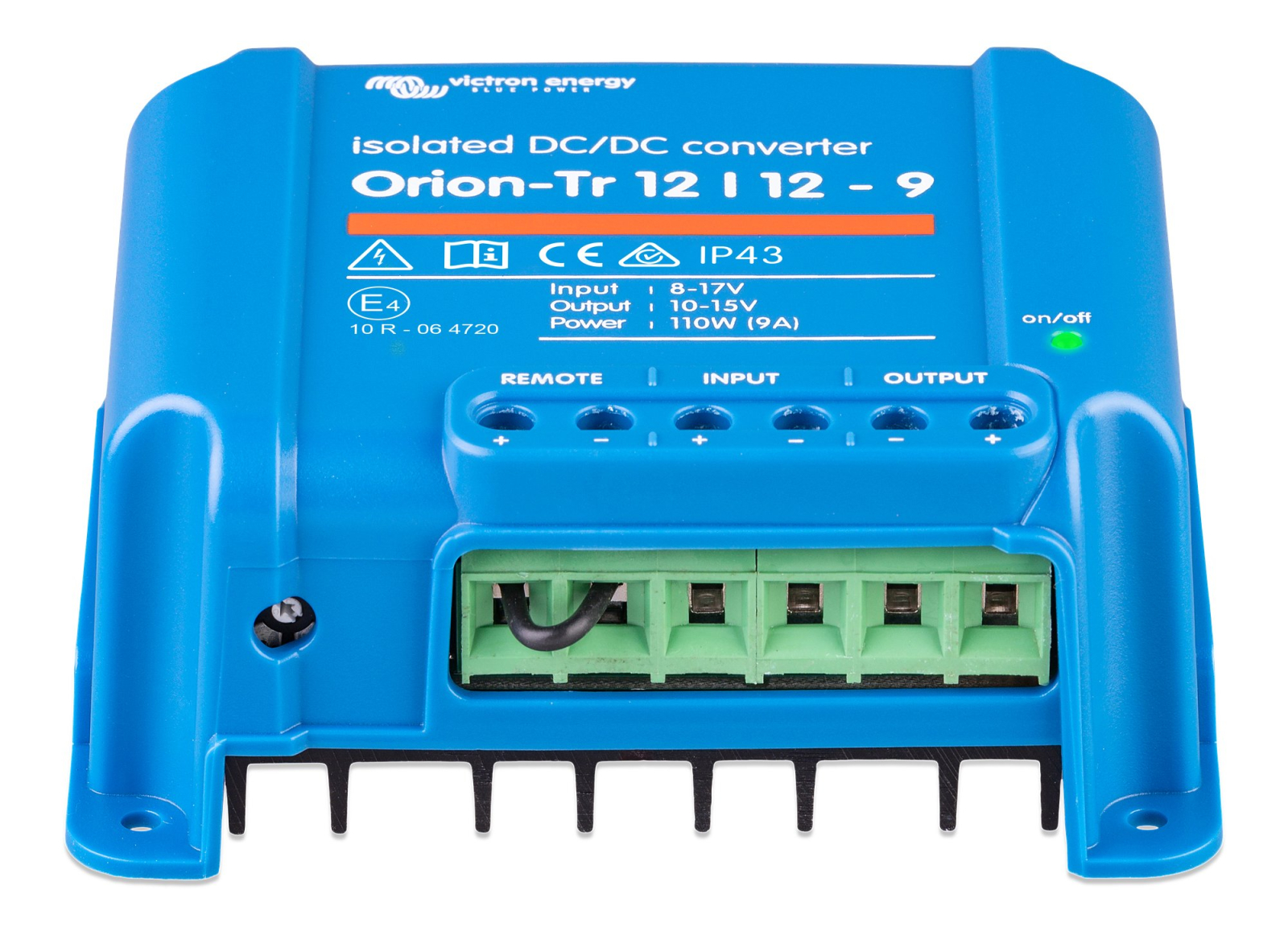

Convertorul DC-DC izolat este destinat alimentarii echipamentelor de curent continuu din sisteme de 12 V in care este necesara separarea galvanica intre intrare, iesire si carcasa. Este potrivit pentru aplicatii auto, marine, utilitare, industriale si sisteme auxiliare, unde o sursa DC trebuie stabilizata si izolata fata de circuitul consumatorilor. Nu este proiectat ca incarcator de baterii.

Echipamentul accepta o tensiune de intrare intre 8 si 17 V si ofera implicit 12,2 V la iesire. Tensiunea de iesire este reglabila in intervalul 10-15 V, cu toleranta de plus sau minus 0,2 V si zgomot de numai 2 mV RMS. Curentul continuu de iesire este de 9 A la tensiunea nominala si 25 grade C, iar curentul maxim pentru 10 secunde este de 12,5 A. Puterea continua este de 110 W la 25 grade C si 85 W la 40 grade C, cu eficienta declarata de 87 procente. Izolarea galvanica intre intrare, iesire si carcasa este de 200 V.

Conectarea se realizeaza prin borne cu surub, pentru conductori cu sectiunea maxima de 6 mm2, fara a necesita unelte speciale pentru terminale. Modelul cu intrare de 12 V are siguranta interna de intrare, nerecuperabila. Comanda pornit oprit la distanta poate fi realizata prin inlocuirea puntii de pe conectorul verde cu un comutator de putere mica; curentul comutat este sub 100 mA. Mai multe unitati pot fi legate in paralel pentru cresterea curentului disponibil, cu conditia reglajului prealabil al aceleiasi tensiuni de iesire.

Iesirea este protejata la suprasarcina si scurtcircuit, iar dispozitivul reduce curentul la temperatura ambianta ridicata. Domeniul de functionare este de la -20 la +55 grade C, cu deratare de 3 procente pentru fiecare grad peste 40 grade C; umiditatea maxima admisa este de 95 procente fara condens. Protectia IP43 se obtine atunci cand aparatul este instalat cu bornele cu surub orientate in jos. Pentru siguranta instalatiei, montajul trebuie efectuat intr-un spatiu rece, uscat si ventilat, respectand polaritatea, sectiunea cablurilor si tensiunea admisa la intrare.

Intrebari frecvente

Este acest echipament un incarcator DC-DC pentru baterii?

Nu. Este un convertor DC-DC cu tensiune de iesire reglabila, destinat alimentarii consumatorilor. Pentru incarcarea corecta a bateriilor este necesar un echipament conceput special pentru incarcare.

Ce tensiune de intrare si iesire are convertorul?

Accepta 8-17 V la intrare. Iesirea este setata implicit la 12,2 V si poate fi reglata intre 10 si 15 V.

Poate fi conectat in paralel cu alte convertoare?

Da. Unitati multiple pot fi conectate in paralel pentru cresterea curentului de iesire. Inainte de conectarea in paralel, tensiunea de iesire trebuie reglata identic pentru toate unitatile.

Ce protectie la mediu are produsul?

Are protectie IP43 numai daca este montat cu bornele cu surub orientate in jos. Se monteaza intr-un loc uscat, rece si ventilat, ferit de condens.

Care este curentul maxim disponibil?

Curentul continuu este de 9 A la 25 grade C. Pentru varfuri de pana la 10 secunde, convertorul poate furniza 12,5 A la tensiunea nominala de iesire.
