Descriere

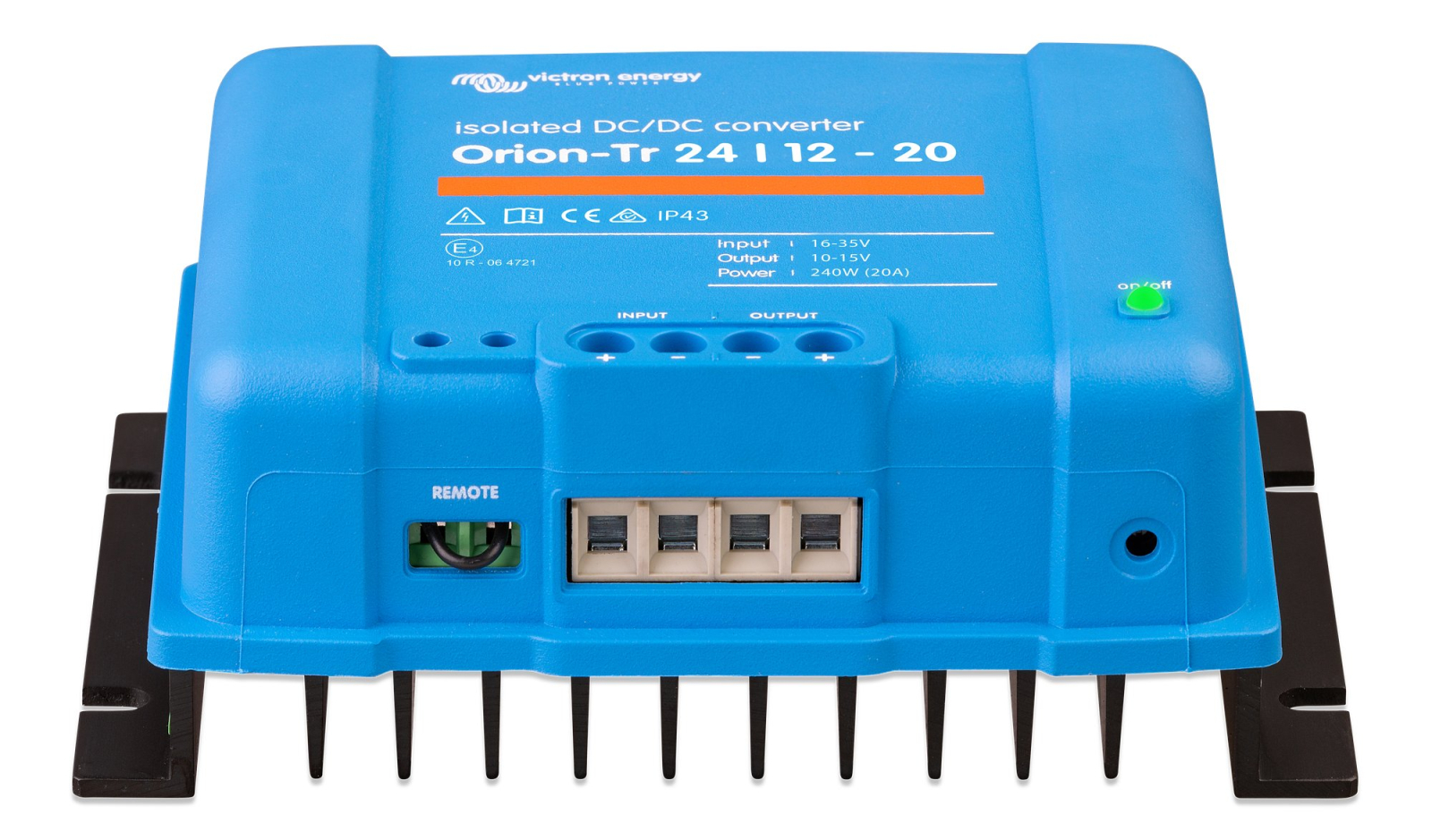

Acest convertor DC-DC izolat este proiectat pentru alimentarea echipamentelor de 12V din surse sau sisteme de baterii de 24V. Izolarea galvanica de 200VDC intre intrare, iesire si carcasa ajuta la separarea electrica a circuitelor, fiind utila in instalatii auto, marine, off-grid, industriale sau aplicatii cu consumatori DC sensibili. Tensiunea de iesire este reglabila, insa echipamentul nu este destinat incarcarii bateriilor; pentru aceasta utilizare este recomandat un incarcator DC-DC dedicat.

Intervalul tensiunii de intrare este 16-35VDC, cu oprire la subtensiune la 14V si repornire la 15V. Iesirea nominala este de 12,2VDC si poate fi reglata intre 10 si 15VDC, cu toleranta de plus minus 0,2V si zgomot de iesire de 2mV rms. Convertorul livreaza 20A continuu la 40 grade C, are curent maxim de 25A timp de 10 secunde si putere continua de 240W la 40 grade C; la 25 grade C, puterea continua poate ajunge la 300W. Randamentul maxim este de 88 procente.

Conectarea DC se realizeaza prin borne cu surub, acceptand conductori cu sectiunea maxima de 16 mm2. Functia remote on off permite comanda de la un intrerupator de curent mic, de la semnalul pornit oprit al motorului sau de la un sistem de management al bateriei, fara a fi necesar un intrerupator de mare curent pe cablul de intrare. Mai multe unitati pot fi conectate in paralel pentru cresterea curentului disponibil la iesire. Dimensiunile sunt 130 x 186 x 70 mm, iar greutatea este de 1,3 kg.

Produsul este protejat la scurtcircuit si la temperatura ridicata, curentul de iesire reducandu-se la temperaturi ambientale mari. Gradul de protectie IP43 se aplica atunci cand este montat cu bornele cu surub orientate in jos. Temperatura de functionare este intre minus 20 si plus 55 grade C, cu derating de 3 procente pentru fiecare grad peste 40 grade C, iar umiditatea maxima admisa este 95 procente fara condens. Respecta cerintele EN 60950, EN 61000-6-3, EN 55014-1, EN 61000-6-2, EN 61000-6-1, EN 55014-2 si ECE R10-5.

Intrebari frecvente

Ce face un convertor DC DC izolat 24V la 12V?

Reduce si stabilizeaza tensiunea continua dintr-un sistem de 24V pentru alimentarea consumatorilor de 12V. Izolarea galvanica separa electric intrarea, iesirea si carcasa.

Ce tensiune de intrare si iesire accepta convertorul?

Accepta 16-35VDC la intrare. Iesirea nominala este 12,2VDC si poate fi reglata intre 10 si 15VDC.

Care este puterea si curentul de iesire?

Livreaza 20A continuu si 240W la 40 grade C. La 25 grade C, puterea continua este de pana la 300W. Curentul maxim pentru 10 secunde este 25A.

Poate fi utilizat pentru incarcarea unei baterii de 12V?

Nu este destinat incarcarii bateriilor, chiar daca tensiunea de iesire este reglabila. Pentru incarcarea bateriilor se recomanda utilizarea unui incarcator DC-DC dedicat.

Cum se obtine protectia IP43?

Protectia IP43 se aplica atunci cand produsul este instalat cu bornele cu surub orientate in jos.
