Descriere

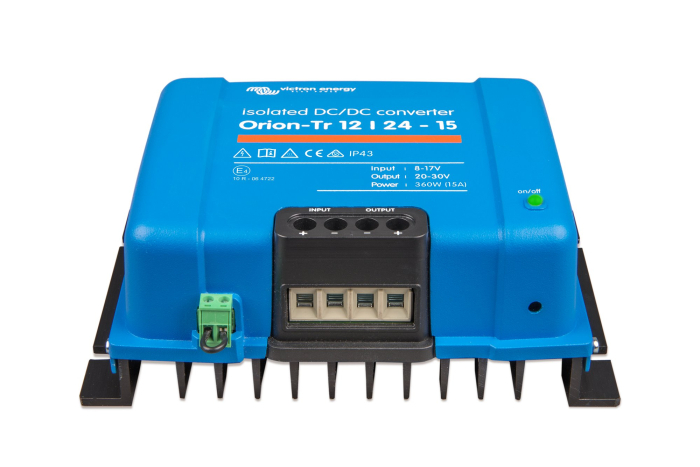

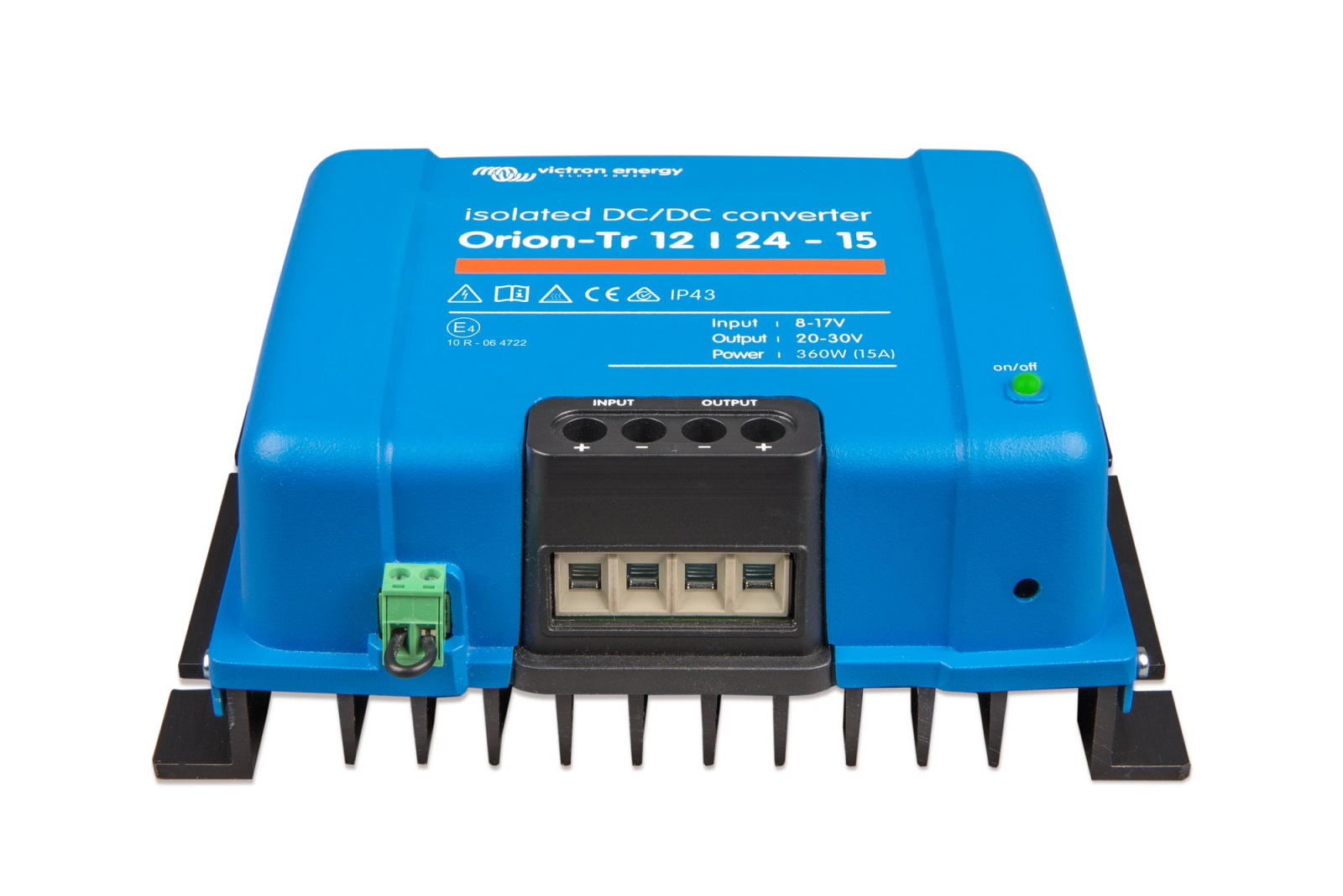

Convertorul DC-DC izolat este destinat adaptarii unei surse de curent continuu de 12 V pentru alimentarea consumatorilor de 24 V. Izolarea galvanica intre intrare, iesire si carcasa ajuta la separarea electrica a circuitelor, fiind utila in instalatii mobile, vehicule, ambarcatiuni, sisteme auxiliare, automatizari si aplicatii cu alimentare DC. Echipamentul este un convertor cu tensiune de iesire reglabila si nu este destinat incarcarii bateriilor; pentru aplicatii de incarcare trebuie utilizat un echipament dedicat acestui scop.

Intervalul tensiunii de intrare este de 8-17 V, iar iesirea nominala este de 24,2 V, reglabila intre 18 si 30 V. Curentul continuu de iesire este de 15 A la tensiunea nominala si 40 grade C, iar puterea continua este de 360 W la 40 grade C sau 430 W la 25 grade C. Randamentul declarat este de 88%, zgomotul de iesire este de 2 mV rms, iar toleranta tensiunii de iesire este de plus minus 0,2 V. Izolarea galvanica este de 200 V DC intre intrare, iesire si carcasa.

Conectarea se realizeaza prin borne cu surub, compatibile cu conductori de pana la 16 mm2. Pentru montaj, se conecteaza mai intai cablurile sursei la intrare, apoi consumatorul la iesire. Functia remote on/off permite comanda cu un intrerupator de curent mic sau printr-un semnal de tip run stop. Mai multe unitati pot fi conectate in paralel pentru cresterea curentului disponibil, cu conditia ca tensiunea de iesire sa fie reglata inaintea realizarii conexiunii in paralel.

Convertorul are protectie la suprasarcina si scurtcircuit, iar curentul de iesire se reduce automat la temperatura ambientala ridicata. Functioneaza intre minus 20 si plus 55 grade C, cu reducerea puterii cu 3 procente pentru fiecare grad peste 40 grade C, si la umiditate de maximum 95 procente fara condens. Protectia IP43 pentru componentele electronice este valabila atunci cand bornele cu surub sunt orientate in jos; zona de conectare are protectie IP22. Modelul cu intrare de 12 V include siguranta interna de intrare, care nu este inlocuibila.

Intrebari frecvente

Pentru ce este utilizat acest convertor DC-DC izolat?

Este utilizat pentru a alimenta consumatori de 24 V dintr-o sursa DC de 12 V, pastrand separarea galvanica intre circuitul de intrare si cel de iesire.

Care este domeniul tensiunii de intrare si de iesire?

Accepta o tensiune de intrare intre 8 si 17 V. Tensiunea de iesire este nominal 24,2 V si poate fi reglata intre 18 si 30 V.

Poate fi folosit pentru incarcarea unei baterii de 24 V?

Nu este destinat incarcarii bateriilor. Este un convertor cu iesire reglabila pentru alimentarea sarcinilor DC; pentru incarcare se recomanda un incarcator DC-DC dedicat.

Se pot conecta mai multe convertoare in paralel?

Da. Unitati multiple pot fi conectate in paralel pentru a mari curentul de iesire, iar tensiunea fiecarui convertor trebuie reglata inainte de conectare.

Ce protectii are convertorul?

Are protectie la suprasarcina si scurtcircuit, protectie la temperatura ridicata prin reducerea curentului de iesire si protectie IP43 pentru componentele electronice atunci cand bornele sunt orientate in jos.
