Descriere

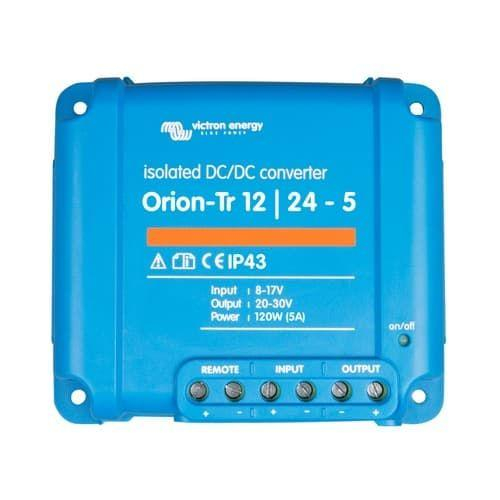

Convertorul DC DC izolat Orion Tr este destinat alimentarii consumatorilor de 24V dintr-o sursa nominala de 12V, fiind potrivit pentru instalatii mobile, vehicule, aplicatii marine, automatizari si sisteme auxiliare de curent continuu. Izolarea galvanica separa electric intrarea de iesire si de carcasa, ajutand la integrarea echipamentelor in sisteme cu mase sau circuite DC separate. Modelul are iesire reglabila, insa producatorul precizeaza ca nu este destinat incarcarii bateriilor; pentru aceasta aplicatie se recomanda un incarcator DC DC dedicat.

Tensiunea de intrare admisa este de 8-17V DC, iar tensiunea nominala de iesire este 24.2V DC. Iesirea poate fi reglata intre 18V si 30V, cu toleranta de plus minus 0.2V si zgomot de iesire de 2mV rms. Convertorul livreaza 5A continuu la tensiunea nominala si 25 grade C, respectiv maximum 6.3A timp de 10 secunde. Puterea continua este de 120W la 25 grade C si 110W la 40 grade C, iar eficienta declarata este de 88 procente. Protectia la subtensiune opreste functionarea la 7V si permite repornirea la 7.5V.

Conectarea se realizeaza prin borne cu surub, fara unelte speciale pentru tipul de conexiune, sectiunea maxima acceptata a cablului fiind de 6 mm2, echivalent AWG10. Este prevazut un terminal remote on off care permite comanda cu un intrerupator de putere redusa sau printr-un semnal de pornire oprire al vehiculului. Consumul prin portul remote, atunci cand echipamentul este dezactivat, este sub 200 microA. Mai multe convertoare pot fi conectate in paralel pentru cresterea curentului disponibil, dupa reglarea prealabila a aceleiasi tensiuni de iesire pentru fiecare unitate.

Pentru exploatare sigura, montati convertorul intr-un spatiu uscat, racoros si bine ventilat. Temperatura de functionare este intre minus 20 grade C si plus 55 grade C, cu reducerea puterii cu 3 procente pentru fiecare grad peste 40 grade C; umiditatea maxima admisa este 95 procente fara condens. Echipamentul este protejat la supratemperatura, suprasarcina si scurtcircuit. Gradul de protectie IP43 este valabil cand bornele cu surub sunt orientate in jos. Modelele cu intrare de 12V includ siguranta interna de intrare, care nu este inlocuibila.

Intrebari frecvente

Ce face acest convertor DC DC izolat?

Transforma tensiunea continua de la o sursa de 12V intr-o iesire de 24V, cu separare galvanica intre intrare, iesire si carcasa.

Care este curentul maxim de iesire?

Poate furniza 5A continuu la tensiunea nominala de iesire si 25 grade C. Pentru perioade de pana la 10 secunde, curentul maxim este de 6.3A.

Se poate regla tensiunea de iesire?

Da. Tensiunea de iesire se poate regla intre 18V si 30V prin potentiometrul integrat.

Este potrivit pentru incarcarea bateriilor?

Nu este destinat incarcarii bateriilor. Pentru incarcare DC DC se recomanda utilizarea unui echipament dedicat acestei aplicatii.

Poate fi pornit de la contactul vehiculului?

Da. Terminalul remote on off permite controlul cu un intrerupator de curent redus sau printr-un semnal de pornire oprire al vehiculului.
