Descriere

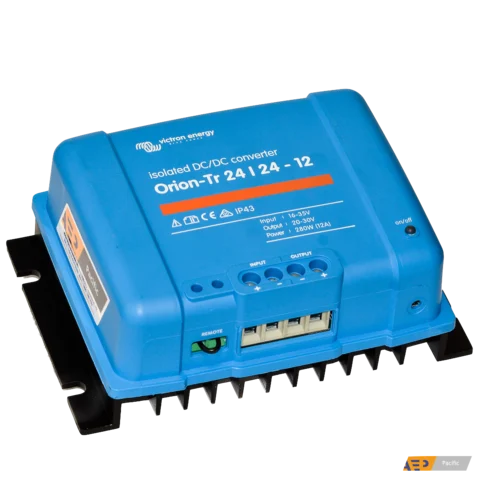

Convertorul DC-DC izolat Orion-Tr 24/24-12A este conceput pentru alimentarea consumatorilor de curent continuu dintr-o sursa de 24 V, mentinand separarea galvanica intre intrare, iesire si carcasa. Este o solutie potrivita pentru instalatii electrice mobile, vehicule, ambarcatiuni, sisteme off-grid si aplicatii industriale unde este necesara stabilizarea sau reglarea tensiunii de 24 V, fara legarea directa a maselor dintre circuite.

Domeniul tensiunii de intrare este 16-35 V, cu oprire la subtensiune la 14 V si repornire la 15 V. Iesirea nominala este de 24,2 V si poate fi reglata intre 18 si 30 V. Convertorul livreaza 12 A continuu la tensiunea nominala de iesire si 40 grade C, respectiv pana la 15 A timp de 10 secunde. Puterea continua este de 280 W la 40 grade C si de 320 W la 25 grade C, iar randamentul declarat este de 89 procente. Izolatia galvanica este de 200 VDC intre intrare, iesire si carcasa.

Conectarea se realizeaza prin borne cu surub, acceptand conductori cu sectiunea maxima de 16 mm2. Aparatul are dimensiunile de 130 x 186 x 70 mm si o greutate de 1,3 kg. Tensiunea de iesire se ajusteaza din potentiometrul integrat, iar functia de pornire si oprire de la distanta poate fi utilizata prin conectorul dedicat. Pentru cresterea curentului disponibil, mai multe unitati pot fi conectate in paralel, dupa reglarea prealabila a aceleiasi tensiuni de iesire.

Montajul trebuie realizat intr-un loc uscat, racoros si bine ventilat, cu bornele orientate in jos pentru obtinerea protectiei IP43. Modelul cu intrare de 24 V include siguranta interna pe intrare, care nu este inlocuibila. Iesirea este protejata la suprasarcina si scurtcircuit, insa cablurile, conexiunile si protectiile circuitului trebuie dimensionate corect de personal calificat. Temperatura de functionare este intre -20 si +55 grade C, cu reducerea puterii cu 3 procente pentru fiecare grad peste 40 grade C; umiditatea maxima admisa este 95 procente fara condens.

Intrebari frecvente

Pentru ce se utilizeaza acest convertor DC-DC izolat?

Este utilizat pentru alimentarea echipamentelor cu curent continuu dintr-un sistem de 24 V, atunci cand este necesara izolarea galvanica intre sursa si circuitul de iesire.

Ce tensiune de iesire ofera convertorul?

Tensiunea nominala de iesire este 24,2 V si poate fi reglata intre 18 si 30 V.

Care este curentul continuu maxim de iesire?

Convertorul livreaza 12 A continuu la tensiunea nominala de iesire si la temperatura ambianta de 40 grade C.

Poate fi montat in paralel cu alte unitati?

Da. Unitati multiple pot fi conectate in paralel pentru marirea curentului disponibil, cu conditia ca tensiunea de iesire sa fie reglata inainte de conectare.

Este protejat la scurtcircuit?

Da. Iesirea este protejata la suprasarcina si scurtcircuit. Instalarea trebuie totusi efectuata cu cabluri si protectii dimensionate corespunzator.
