Descriere

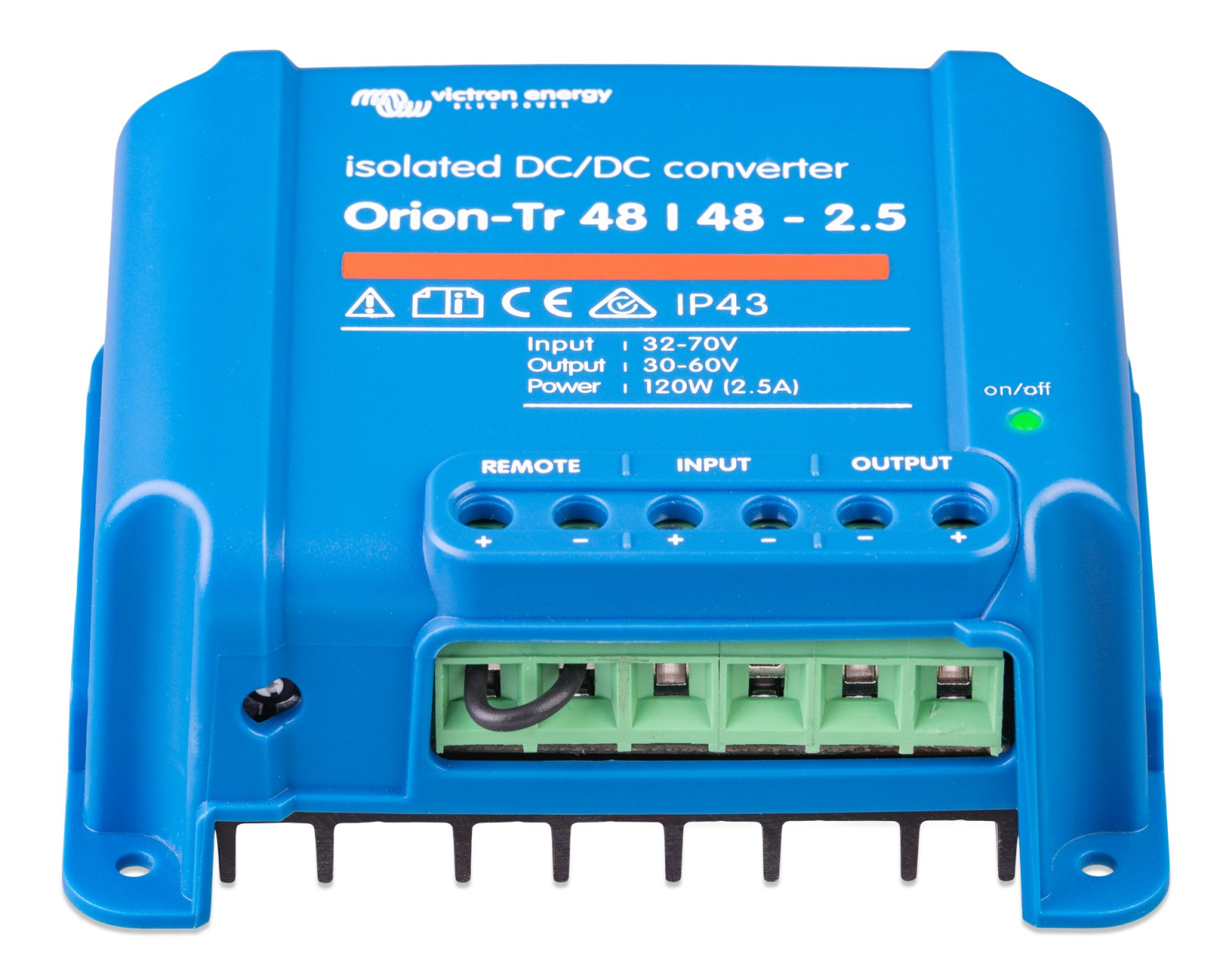

Acest convertor DC DC izolat este proiectat pentru alimentarea consumatorilor de curent continuu din sisteme de 48 V in care este necesara separarea galvanica intre intrare, iesire si carcasa. Este potrivit pentru aplicatii mobile, marine, industriale sau sisteme energetice cu magistrala de 48 V, unde este importanta stabilizarea tensiunii pentru echipamentele conectate. Functia buck boost mentine tensiunea de iesire stabila atunci cand aceasta este setata la valoarea nominala sau sub aceasta.

Intrarea accepta tensiuni intre 32 si 70 V DC, cu oprire la subtensiune la 28 V si repornire la 30 V. Iesirea nominala este de 48,2 V DC si poate fi reglata intre 40 si 60 V, cu toleranta de plus sau minus 0,2 V si zgomot de iesire de 2 mV rms. Convertorul furnizeaza 2,5 A continuu la tensiunea nominala de iesire si 25 grade C, respectiv pana la 3 A timp de 10 secunde. Puterea continua este de 120 W la 25 grade C si 85 W la 40 grade C, iar randamentul declarat este de 89 procente.

Conectarea DC se realizeaza prin borne cu surub, fara necesitatea unor scule speciale pentru terminale. Sectiunea maxima admisa a cablului este de 6 mm2, echivalent AWG10. Echipamentul are terminal de comanda remote on off, astfel incat pornirea sau oprirea poate fi realizata cu un intrerupator de mica putere, fara montarea unui intrerupator de curent mare pe circuitul de intrare. Mai multe unitati pot fi conectate in paralel pentru cresterea curentului disponibil la iesire.

Convertorul dispune de protectie la scurtcircuit si protectie la temperatura ridicata, reducand curentul de iesire la cresterea temperaturii ambientale. Izolarea galvanica este de 200 V DC intre intrare, iesire si carcasa. Functioneaza intre minus 20 si plus 55 grade C, cu reducerea puterii cu 3 procente pentru fiecare grad peste 40 grade C, la umiditate de maximum 95 procente fara condens. Protectia IP43 este obtinuta atunci cand aparatul este montat cu bornele cu surub orientate in jos. Nu este destinat incarcarii bateriilor; pentru aceasta utilizare se recomanda un incarcator DC DC dedicat.

Intrebari frecvente

Pentru ce se utilizeaza acest convertor DC DC izolat?

Se utilizeaza pentru alimentarea stabilizata a consumatorilor DC din sisteme de 48 V atunci cand este necesara izolarea galvanica intre sursa, sarcina si carcasa.

Care este tensiunea de intrare si intervalul de reglaj al iesirii?

Accepta 32-70 V DC la intrare. Iesirea are valoarea nominala de 48,2 V DC si poate fi reglata intre 40 si 60 V DC.

Poate fi folosit pentru incarcarea bateriilor?

Nu. Acest convertor este destinat alimentarii consumatorilor DC si nu este proiectat pentru incarcarea bateriilor.

Cum se obtine protectia IP43 la montaj?

Protectia IP43 este valabila atunci cand echipamentul este instalat cu bornele cu surub orientate in jos.

Se pot conecta mai multe unitati in paralel?

Da. Unitati multiple pot fi conectate in paralel pentru a mari curentul disponibil la iesire.
