Descriere

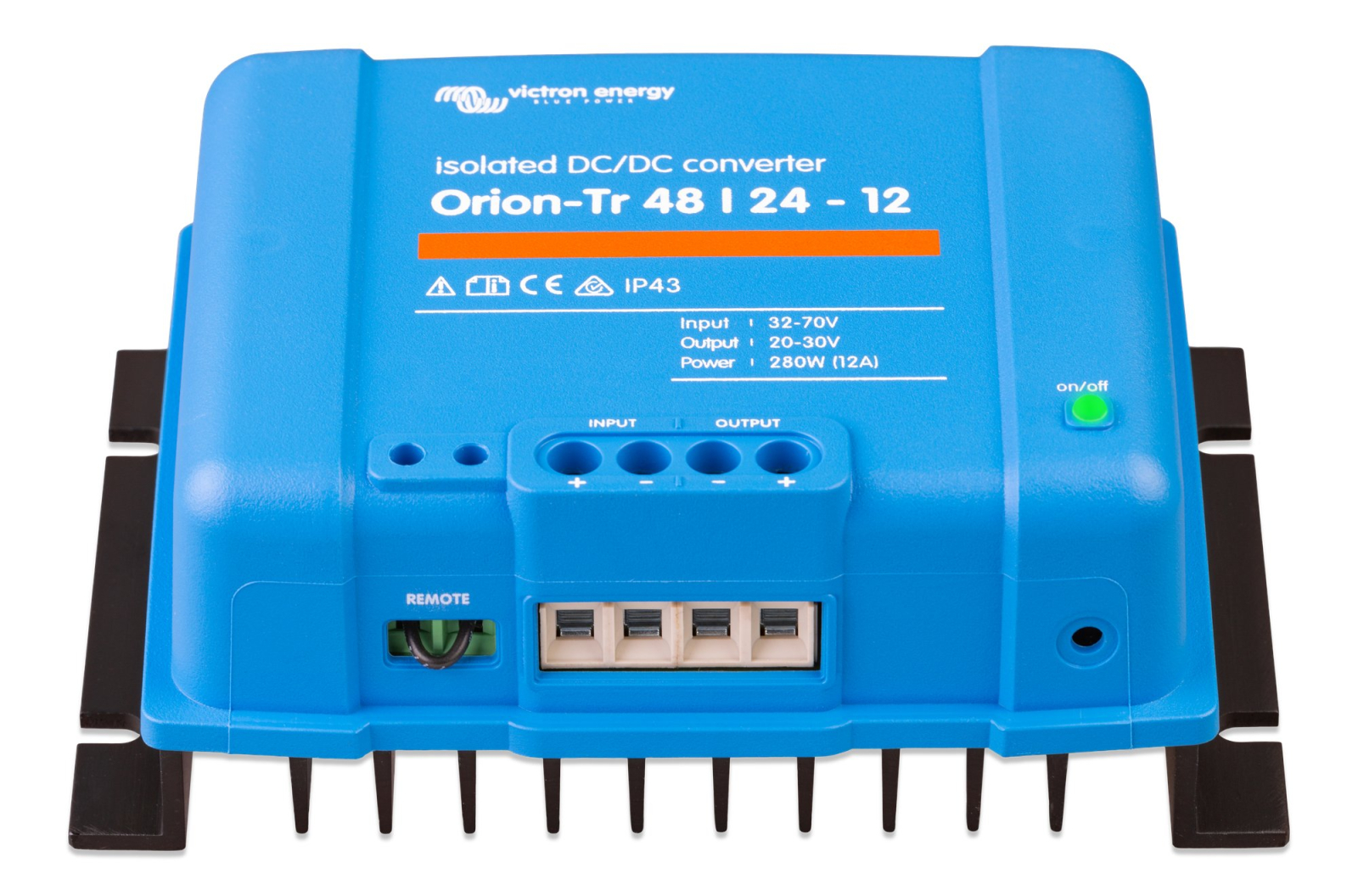

Acest convertor DC DC izolat este destinat alimentarii consumatorilor de 24V dintr-o sursa nominala de 48V, in instalatii mobile, sisteme energetice autonome, echipamente industriale si aplicatii de automatizare. Izolarea galvanica separa electric intrarea, iesirea si carcasa, fiind utila in configuratii unde este necesara reducerea buclelor de masa si separarea circuitelor de alimentare. Tensiunea de iesire este reglabila, astfel incat echipamentul poate furniza o alimentare stabilizata pentru consumatori DC compatibili; nu este destinat incarcarii bateriilor.

Domeniul tensiunii de intrare este 32-70V DC, iar oprirea la subtensiune are loc la 28V, cu repornire la 30V. Iesirea nominala este de 24,2V DC si poate fi reglata intre 18V si 30V. Curentul de iesire continuu este de 12A la tensiunea nominala si temperatura ambianta de 40 grade C, iar puterea continua este de 280W la 40 grade C si 320W la 25 grade C. Randamentul declarat este de 89 procente, curentul de intrare fara sarcina este sub 80mA, iar izolarea galvanica este de 200V DC intre intrare, iesire si carcasa.

Conectarea se realizeaza prin borne cu surub, fara scule speciale, iar sectiunea maxima admisa a cablului este de 16 mm2, echivalent AWG6. Echipamentul dispune de borna remote on off, care permite comanda pornirii sau opririi printr-un comutator de mica putere ori printr-un semnal de control, fara montarea unui intrerupator de curent mare pe cablul de intrare. Mai multe unitati pot fi conectate in paralel pentru cresterea curentului disponibil la iesire, cu respectarea unei proiectari corecte a cablajului si protectiilor.

Convertorul este protejat la scurtcircuit si la temperatura ridicata, reducand curentul de iesire atunci cand temperatura ambianta creste. Intervalul de functionare este de la -20 la +55 grade C, cu derating de 3 procente pentru fiecare grad peste 40 grade C, iar umiditatea maxima admisa este de 95 procente fara condens. Gradul IP43 se aplica atunci cand produsul este instalat cu bornele cu surub orientate in jos. Dimensiunile sunt 130 x 186 x 70 mm, iar greutatea este de aproximativ 1,3 kg. Respecta standardele EN 60950, EN 61000-6-3, EN 55014-1, EN 61000-6-2, EN 61000-6-1, EN 55014-2 si ECE R10-5.

Intrebari frecvente

Ce tensiune de intrare accepta convertorul?

Accepta o tensiune de intrare DC intre 32V si 70V, fiind destinat sistemelor nominale de 48V.

Care este tensiunea de iesire?

Iesirea nominala este de 24,2V DC si poate fi reglata intre 18V si 30V.

Poate fi utilizat pentru incarcarea bateriilor?

Nu. Este un convertor de tensiune cu iesire reglabila si nu este destinat incarcarii bateriilor. Pentru aceasta utilizare este recomandat un incarcator DC DC dedicat.

Are izolare galvanica?

Da. Asigura izolatie galvanica de 200V DC intre intrare, iesire si carcasa.

Cum se obtine protectia IP43?

Protectia IP43 se obtine atunci cand convertorul este montat cu bornele cu surub orientate in jos.
