Descriere

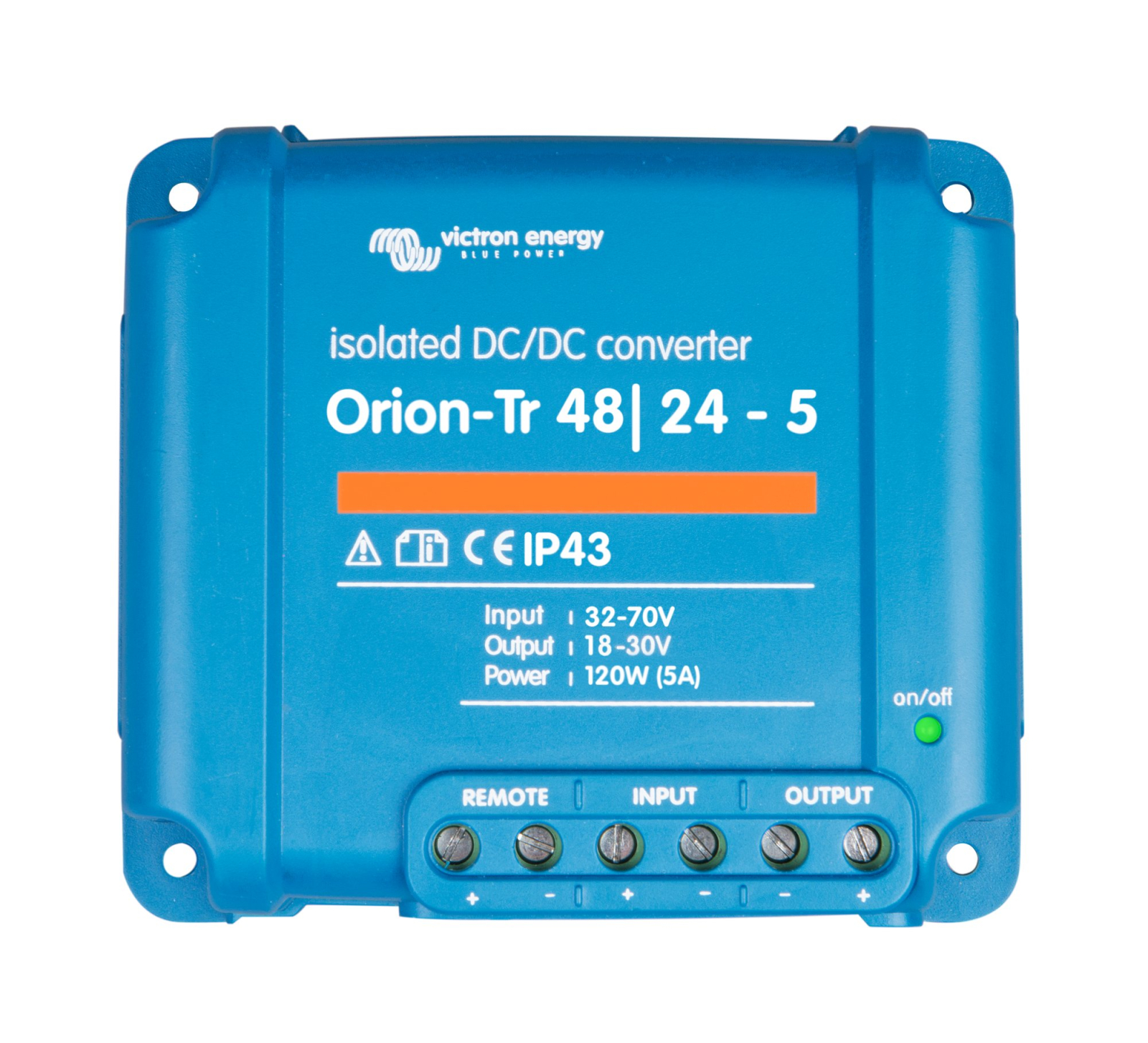

Convertorul DC-DC izolat Orion-Tr este destinat alimentarii echipamentelor si circuitelor de 24V din surse de curent continuu de 48V, precum bancuri de baterii, instalatii mobile, aplicatii industriale, telecomunicatii sau sisteme energetice autonome. Izolatia galvanica separa electric intrarea, iesirea si carcasa, fiind utila in configuratii unde este necesara reducerea buclelor de masa si separarea circuitelor DC.

Tensiunea de intrare acceptata este de 32-70V DC, iar convertorul are prag de oprire la subtensiune de 28V si repornire la 30V. Iesirea nominala este de 24,2V si poate fi reglata intre 18V si 30V, cu toleranta de plus minus 0,2V si zgomot de iesire de 2mV rms. Livreaza 5A continuu si 120W la 25 grade C, respectiv 100W la 40 grade C; curentul maxim timp de 10 secunde este de 6,3A. Eficienta declarata este de 86%, iar consumul fara sarcina este sub 60mA.

Conectarea se realizeaza prin borne cu surub pentru cabluri DC de pana la 6 mm2, fara unelte speciale. Echipamentul include terminal de pornire oprire de la distanta, care permite comanda cu un intrerupator de putere redusa sau printr-un semnal de control. Mai multe unitati pot fi conectate in paralel pentru cresterea curentului disponibil la iesire. Tensiunea de iesire reglabila este destinata alimentarii sarcinilor DC si nu trebuie utilizata ca functie de incarcare a bateriilor.

Convertorul este protejat la scurtcircuit si are protectie la temperatura ridicata, curentul de iesire fiind redus la temperaturi ambientale mari. Domeniul de functionare este intre minus 20 si plus 55 grade C, cu reducerea puterii cu 3 procente pentru fiecare grad peste 40 grade C; umiditatea maxima admisa este 95 procente fara condens. Gradul de protectie IP43 se obtine la montajul cu bornele orientate in jos. Produsul respecta cerintele EN 60950, EN 61000-6-3, EN 55014-1, EN 61000-6-2, EN 61000-6-1, EN 55014-2 si ECE R10-5.

Intrebari frecvente

Pentru ce se foloseste un convertor DC-DC izolat 48V la 24V?

Este utilizat pentru alimentarea echipamentelor de 24V dintr-o sursa sau magistrala DC de 48V, atunci cand este necesara separarea galvanica intre intrare si iesire.

Ce tensiune de intrare accepta convertorul?

Accepta o tensiune de intrare de 32-70V DC. Protectia la subtensiune opreste functionarea la 28V si permite repornirea la 30V.

Iesirea poate fi ajustata?

Da. Tensiunea nominala de iesire este 24,2V, iar reglajul este posibil intre 18V si 30V. Functia este destinata alimentarii consumatorilor DC, nu incarcarii bateriilor.

Poate fi conectat in paralel cu alte unitati?

Da. Unitati multiple pot fi conectate in paralel pentru cresterea curentului de iesire disponibil.

Cum se obtine protectia IP43?

Protectia IP43 este valabila atunci cand echipamentul este montat cu bornele cu surub orientate in jos.
