Descriere

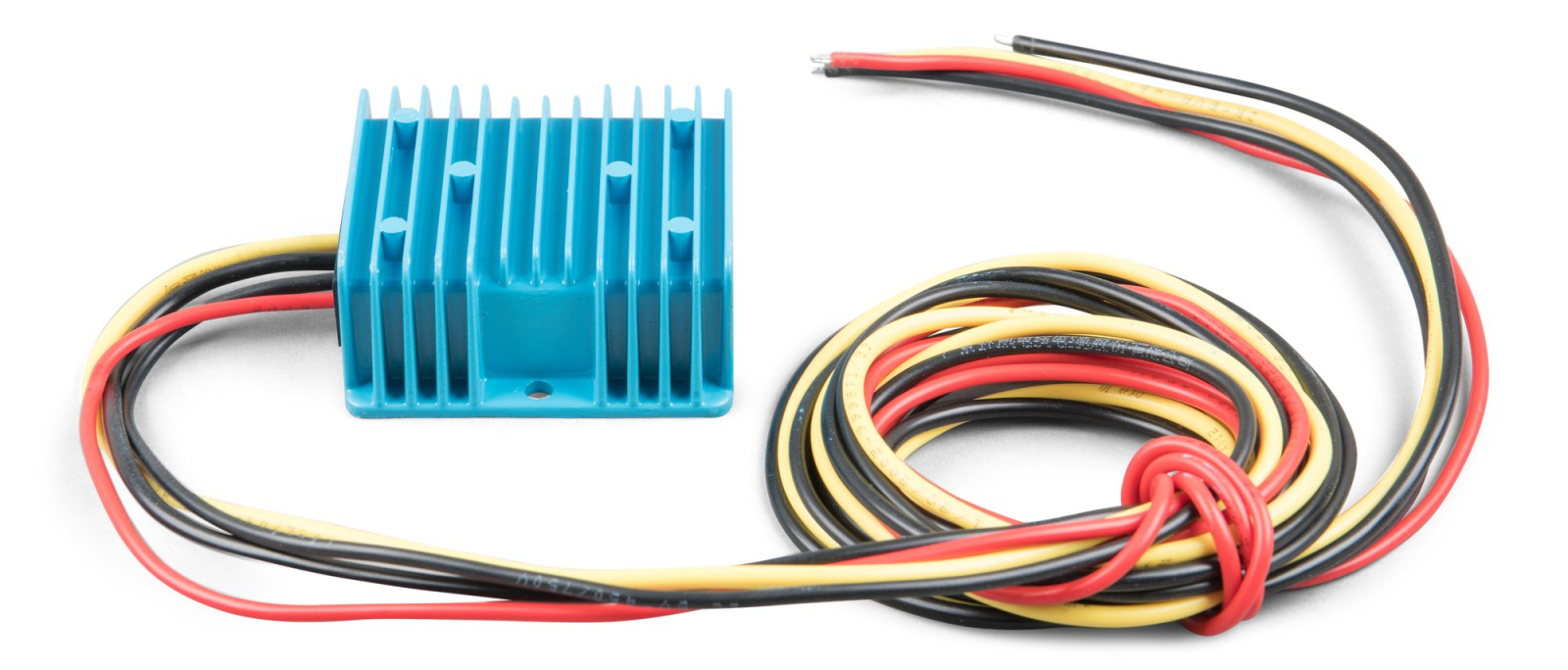

Acest convertor DC-DC neizolat este proiectat pentru alimentarea consumatorilor de 12V dintr-o sursa de 24V. Este o solutie potrivita pentru vehicule comerciale, ambarcatiuni, instalatii mobile, automatizari si echipamente industriale unde este necesara o tensiune de iesire stabilizata, iar mediul de montaj poate fi expus la apa, ulei, praf sau vibratii. Carcasa din aluminiu turnat si electronica inglobata in rasina contribuie la protectia mecanica si la etanseitatea ansamblului.

Convertorul accepta o tensiune de intrare intre 15 si 40V DC si livreaza 12V DC cu toleranta de plus sau minus 3%. Curentul maxim continuu la iesire este de 10A, iar puterea nominala este de 120W. Eficienta declarata este de 93%, curentul in gol la 24V este de 20mA, iar nivelul de ripple si zgomot este de 150mVpp. Dimensiunile sunt 74 x 74 x 32 mm, iar masa este de aproximativ 300 g. Produsul are protectie IP67, clasa care il face adecvat pentru utilizare in zone cu expunere ridicata la praf si apa.

Conectarea se realizeaza prin cele doua cabluri de intrare si cele doua cabluri de iesire, fiecare cu lungimea de 1,8 m. Conductoarele de intrare si iesire au sectiunea de 1,5 mm2. Se conecteaza mai intai cablurile negative negre la borna negativa a sursei si la borna negativa a consumatorului, apoi iesirea pozitiva galbena catre sarcina, iar la final intrarea pozitiva rosie la sursa de 24V. Pentru protectia instalatiei, conductorul pozitiv de intrare trebuie prevazut cu siguranta; valoarea recomandata este de 7,5A.

Echipamentul dispune de protectie la suprasarcina in mod hiccup, cu repornire automata dupa eliminarea defectului, precum si de protectie la scurtcircuit. Protectia la polaritate inversa necesita utilizarea unei sigurante externe sau a unui intreruptor automat, care nu sunt incluse. Domeniul de temperatura de functionare este intre minus 40 si plus 70 grade C, cu puterea nominala disponibila integral pana la 40 grade C; peste aceasta temperatura se aplica derating de 3% pentru fiecare grad C. Este important ca legaturile negative sa fie realizate corect, deoarece o conexiune negativa necorespunzatoare poate conduce la supratensiune la iesire.

Intrebari frecvente

Pentru ce este utilizat acest convertor DC-DC?

Este utilizat pentru alimentarea echipamentelor de 12V dintr-un sistem electric cu tensiunea nominala de 24V, in limita unui consum continuu de maximum 10A sau 120W.

Este potrivit pentru montaj in exterior sau in zone umede?

Da. Carcasa are protectie IP67, iar electronica este capsulata in rasina. Montajul trebuie totusi realizat corect, cu cablurile si protectiile electrice adecvate aplicatiei.

Ce siguranta este recomandata pe intrare?

Pe conductorul pozitiv de intrare trebuie montata o siguranta. Pentru versiunea de 24V la 12V cu iesire de 10A, valoarea recomandata este de 7,5A.

Convertorul asigura izolare galvanica intre intrare si iesire?

Nu. Este un convertor DC-DC neizolat, astfel incat intrarea si iesirea nu sunt separate galvanic.

Care este ordinea corecta de conectare?

Se conecteaza mai intai conductoarele negative, apoi iesirea pozitiva catre consumator si, la final, intrarea pozitiva protejata cu siguranta catre sursa de 24V.
