Descriere

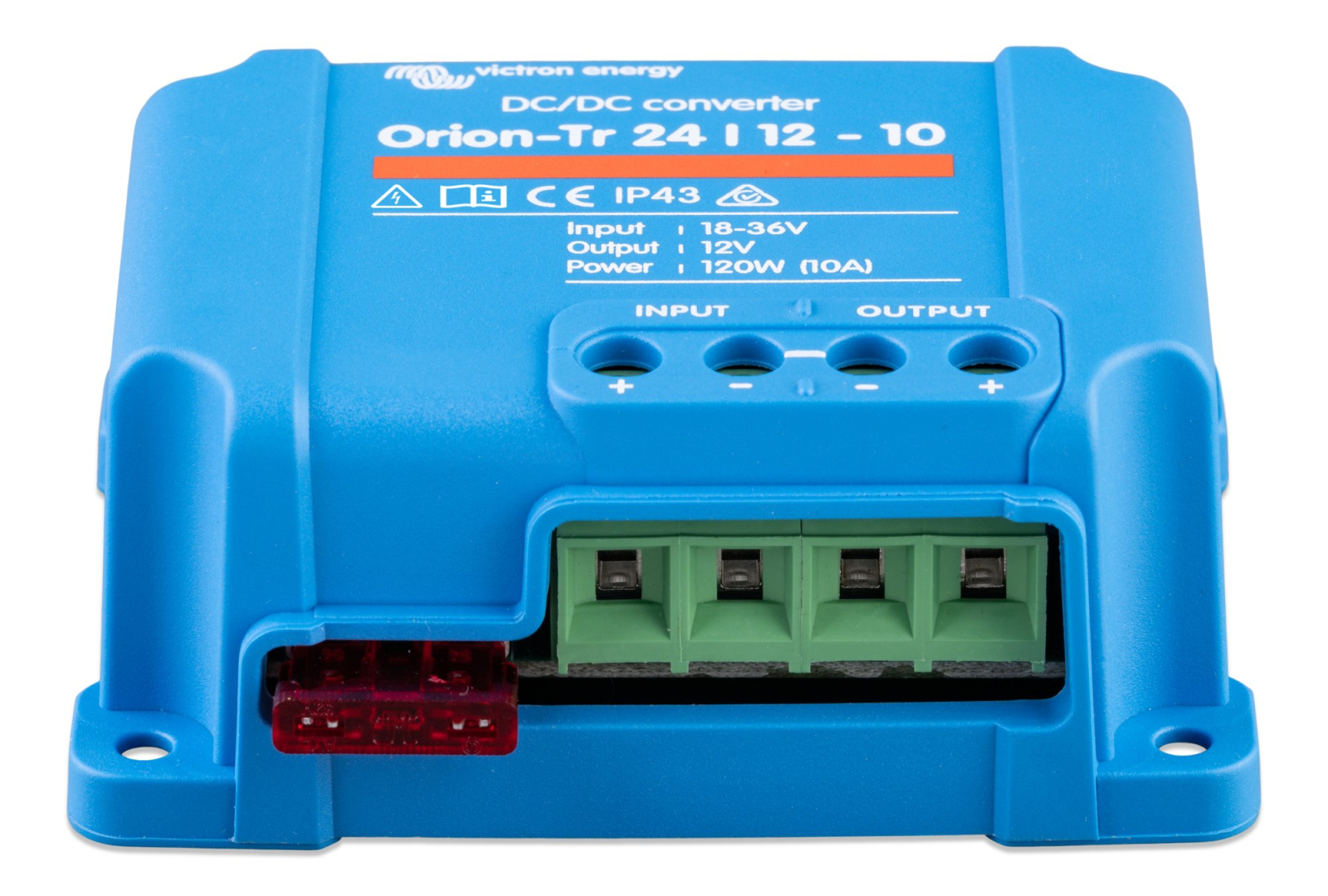

Acest convertor DC DC neizolat este conceput pentru coborarea tensiunii din sisteme de 24V catre consumatori de 12V. Este o solutie potrivita pentru instalatii auto, rulote, ambarcatiuni, sisteme de control, echipamente de telecomunicatii sau aplicatii energetice unde este necesara alimentarea stabila a echipamentelor de 12V dintr-o magistrala de 24V. Constructia compacta si bornele cu surub permit integrarea usoara in tablouri, dulapuri tehnice si instalatii de joasa tensiune continua.

Convertorul accepta o tensiune de intrare intre 18 si 35V DC si furnizeaza o tensiune de iesire de 12,5V DC. Curentul de iesire continuu este de 10A, iar curentul maxim de iesire este de 12A. Puterea nominala este de 120W, iar eficienta declarata ajunge la 97%, datorita redresarii sincrone. Produsul este neizolat galvanic, are consum fara sarcina sub 45mA, dimensiuni de 73 x 94 x 37 mm si masa de aproximativ 0,2 kg. Sectiunea maxima admisa a conductorului este de 6 mm2.

Montajul se realizeaza intr-un loc racoros, uscat si bine ventilat. Conectarea se face prin borne cu surub, fara unelte speciale pentru sertizarea conectorilor. Pentru protectia IP43, aparatul trebuie instalat cu bornele cu surub orientate in jos. Se recomanda verificarea polaritatii, dimensionarea corecta a cablurilor pentru curentul aplicatiei si montarea protectiilor adecvate in circuitul de alimentare, conform proiectului electric.

Fiind un convertor neizolat, bornele negative de intrare si iesire sunt interconectate intern, aspect care trebuie luat in considerare la proiectarea instalatiei. O conexiune negativa realizata necorespunzator poate cauza supratensiune la iesire. Echipamentul functioneaza intre -20 si +55 grade C, cu reducerea puterii cu 3% pentru fiecare grad peste 40 grade C. Respecta cerintele EN 60950, EN 61000-6-3, EN 55014-1, EN 61000-6-2, EN 61000-6-1, EN 55014-2 si directiva auto ECE R10-6.

Intrebari frecvente

Ce tensiune de intrare si iesire are convertorul?

Accepta alimentare de 18 pana la 35V DC si furnizeaza la iesire 12,5V DC.

Ce curent poate furniza la iesire?

Curentul continuu de iesire este de 10A, iar curentul maxim de iesire este de 12A.

Este convertorul izolat galvanic?

Nu. Este un convertor neizolat, iar bornele negative de intrare si iesire sunt interconectate intern.

Cum se obtine protectia IP43?

Protectia IP43 este valabila atunci cand echipamentul este instalat cu bornele cu surub orientate in jos.

In ce conditii de temperatura poate functiona?

Intervalul de functionare este de la -20 la +55 grade C. Peste 40 grade C, puterea se reduce cu 3% pentru fiecare grad suplimentar.
