Descriere

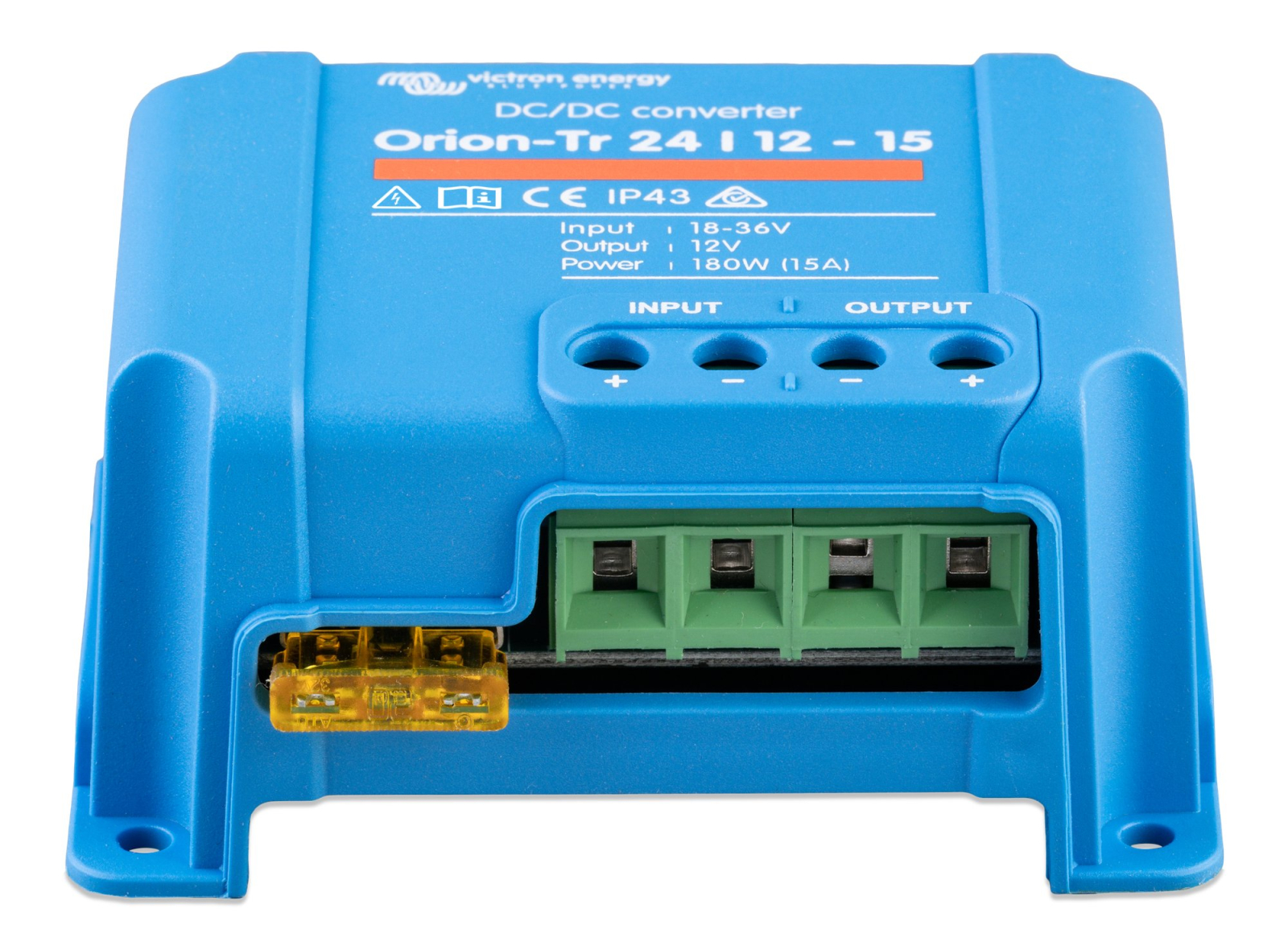

Acest convertor DC DC neizolat este conceput pentru coborarea tensiunii continue din sisteme de 24 V catre consumatori de 12 V. Este o alegere potrivita pentru instalatii auto, rulote, ambarcatiuni, aplicatii off grid si sisteme tehnice in care sursa si consumatorii folosesc masa comuna. Tehnologia de redresare sincrona contribuie la o eficienta ridicata si la reducerea pierderilor de energie in functionare.

Echipamentul accepta o tensiune de intrare intre 18 si 35 V DC si furnizeaza o tensiune de iesire de 12,5 V DC. Curentul de iesire continuu este de 15 A, iar curentul maxim de iesire poate ajunge la 20 A. Puterea nominala este de 180 W, eficienta declarata este de 97%, iar consumul fara sarcina este sub 35 mA. Convertorul nu ofera separare galvanica intre intrare si iesire. Dimensiunile sunt de 73 x 94 x 45 mm, greutatea este de aproximativ 0,25 kg, iar sectiunea maxima recomandata pentru cablu este de 6 mm2, echivalent AWG10.

Conectarea se realizeaza prin borne cu surub, fara unelte speciale pentru sertizarea conectorilor. Pentru montaj, alegeti un loc uscat, racoros si bine ventilat. Conectati mai intai cablul negativ al alimentarii la una dintre bornele negative; bornele negative sunt interconectate. Apoi realizati conexiunile pozitive de intrare si de iesire, cu respectarea polaritatii, a sectiunii conductoarelor si a protectiilor dimensionate pentru instalatia utilizata.

Gradul de protectie IP43 este valabil atunci cand produsul este montat cu bornele cu surub orientate in jos. Domeniul de temperatura de functionare este intre minus 20 si plus 55 grade C, cu reducerea puterii cu 3 procente pentru fiecare grad peste 40 grade C. Pentru siguranta si functionare corecta, verificati fermitatea conexiunii negative, deoarece o conexiune negativa necorespunzatoare poate cauza supratensiune la iesire. Produsul respecta standardele EN 60950, EN 61000 6 3, EN 55014 1, EN 61000 6 2, EN 61000 6 1, EN 55014 2 si directiva auto ECE R10 6.

Intrebari frecvente

Ce face acest convertor DC DC?

Reduce tensiunea continua dintr-un sistem de 24 V la o iesire stabilizata de 12,5 V pentru alimentarea consumatorilor de 12 V.

Care este curentul de iesire al convertorului?

Curentul de iesire continuu este de 15 A, iar curentul maxim de iesire este de 20 A.

Este un convertor cu separare galvanica?

Nu. Modelul este neizolat, astfel ca intrarea si iesirea nu au separare galvanica, iar aplicatia trebuie sa permita masa comuna.

Cum se monteaza pentru protectie IP43?

Protectia IP43 este obtinuta atunci cand convertorul este instalat cu bornele cu surub orientate in jos, intr-un spatiu uscat, racoros si ventilat.

Ce sectiune maxima de cablu poate fi folosita?

Bornele accepta cabluri cu sectiunea maxima de 6 mm2, echivalent AWG10.
