Descriere

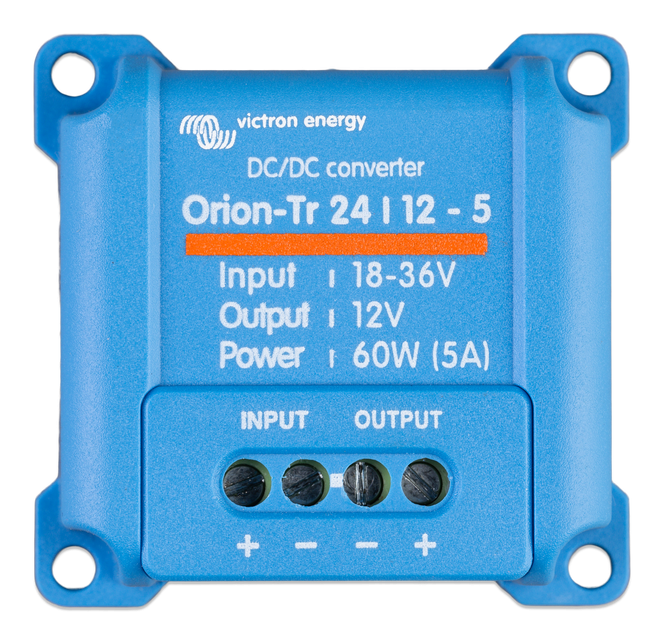

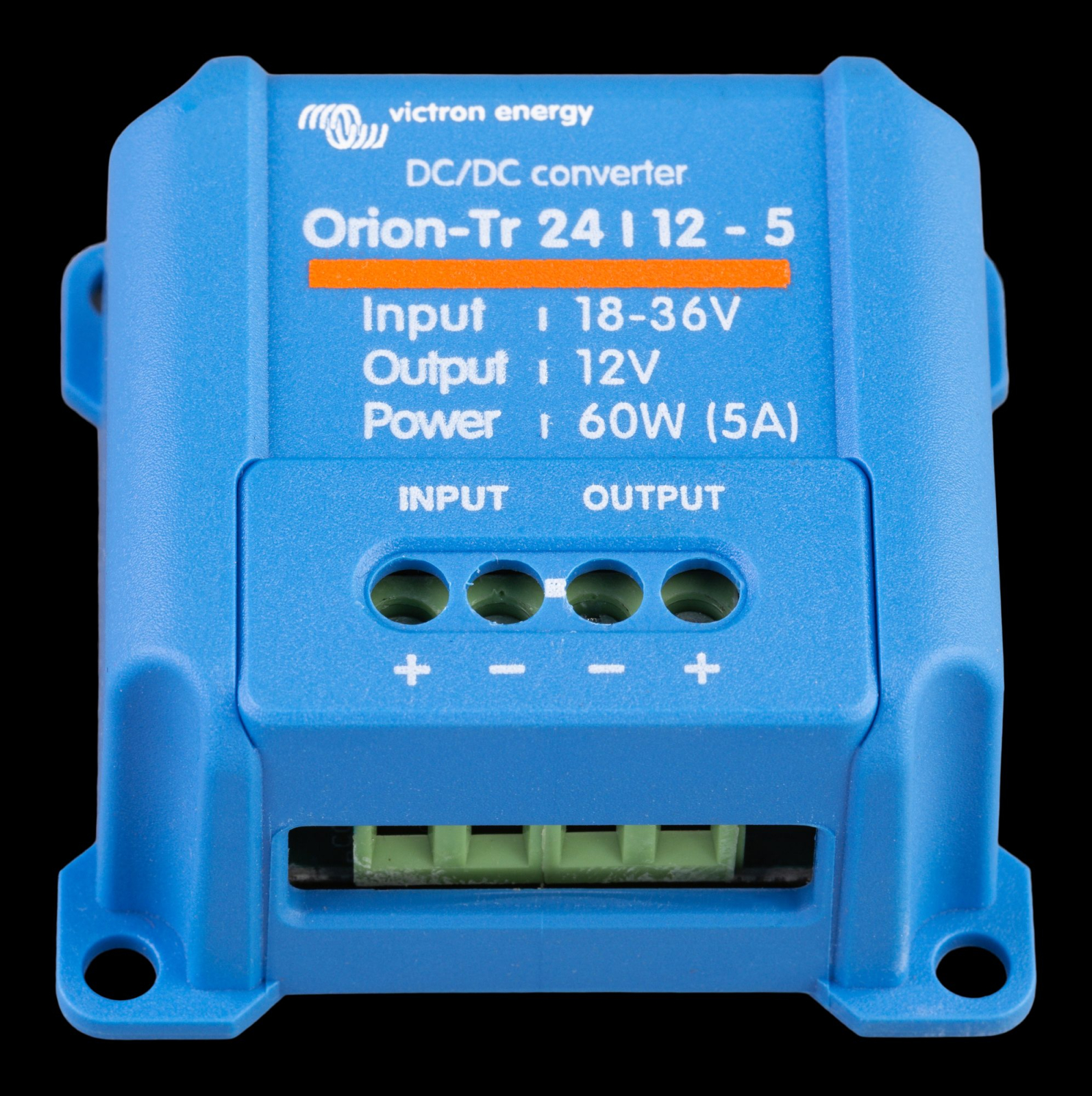

Acest convertor DC DC neizolat este destinat alimentarii echipamentelor de 12 V dintr-o sursa sau instalatie de 24 V DC. Este o solutie compacta pentru vehicule, rulote, ambarcatiuni, sisteme mobile, tablouri auxiliare sau aplicatii industriale in care consumatorii de joasa tensiune trebuie alimentati stabil dintr-o magistrala de 24 V. Constructia neizolata inseamna ca bornele negative de intrare si de iesire sunt interconectate intern.

Echipamentul accepta o tensiune de intrare intre 18 si 35 V DC si furnizeaza o tensiune de iesire de 12,7 V DC. Curentul nominal de iesire este de 5 A, iar curentul maxim de iesire este de 7 A; puterea nominala declarata este de 60 W. Randamentul la sarcina nominala este de pana la 95%, datorita redresarii sincrone. Consumul fara sarcina este sub 20 mA. Dimensiunile sunt de aproximativ 53 x 51 x 27,5 mm, greutatea este de 0,09 kg, iar sectiunea maxima admisa a conductorului este de 3,3 mm2, echivalent AWG12.

Conectarea se realizeaza prin borne cu surub, fara necesitatea unor scule speciale pentru terminale. Se recomanda montarea intr-un loc racoros, uscat si bine ventilat. Conectati mai intai cablul negativ de alimentare la una dintre bornele negative, apoi realizati restul conexiunilor, respectand polaritatea intrarii si iesirii. Pentru protectia instalatiei, producatorul solicita utilizarea unei sigurante externe de 5 A pe circuitul de intrare pentru aceasta varianta.

Pentru obtinerea protectiei IP43, aparatul trebuie instalat cu bornele cu surub orientate in jos. Temperatura de functionare este intre minus 20 si plus 55 grade C, cu reducerea puterii cu 3 procente pentru fiecare grad peste 40 grade C. O conexiune negativa realizata necorespunzator poate cauza supratensiune la iesire, de aceea montajul trebuie verificat cu atentie inainte de punerea sub tensiune. Produsul este conform cu standardele EN 60950, EN 61000 6 3, EN 55014 1, EN 61000 6 2, EN 61000 6 1, EN 55014 2 si directiva auto ECE R10 6.

Intrebari frecvente

Ce face acest convertor DC DC?

Reduce tensiunea continua de la o instalatie de 24 V la 12,7 V DC pentru alimentarea consumatorilor compatibili de 12 V.

Care este curentul maxim disponibil la iesire?

Curentul de iesire continuu este de 5 A, iar curentul maxim de iesire este de 7 A.

Este un convertor izolat galvanic?

Nu. Este un model neizolat, iar bornele negative de intrare si de iesire sunt interconectate intern.

Este necesara o siguranta pe intrare?

Da. Pentru aceasta varianta este necesara o siguranta externa de 5 A pe circuitul de intrare.

Cum se obtine protectia IP43?

Protectia IP43 este valabila atunci cand convertorul este montat cu bornele cu surub orientate in jos.
