Descriere

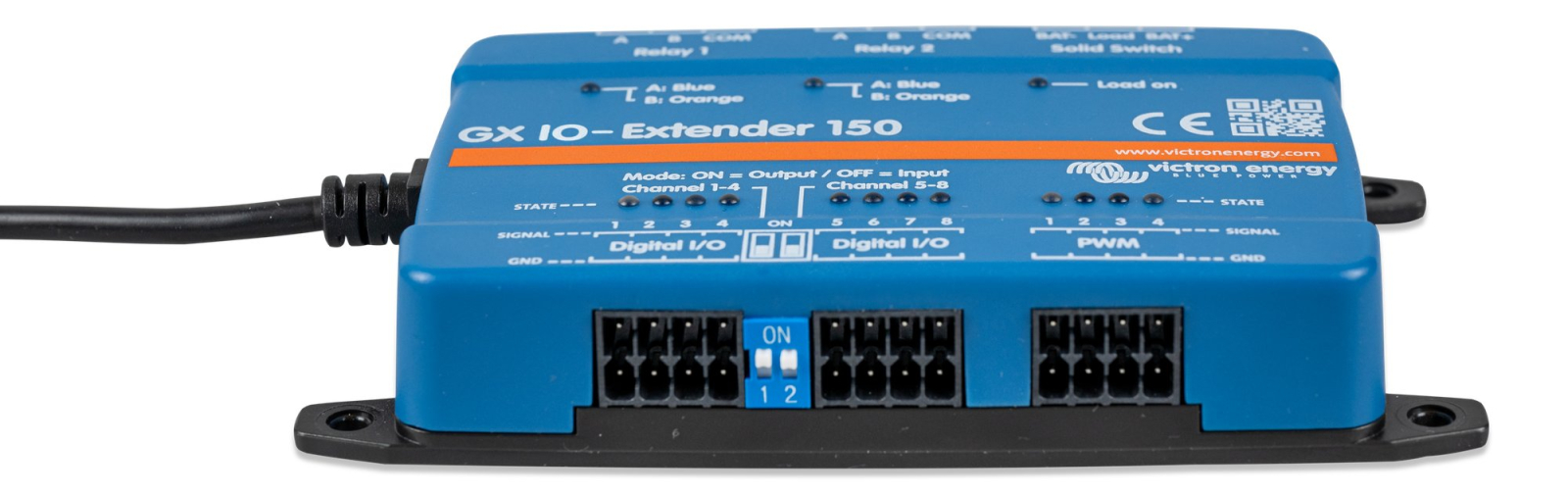

GX IO Extender 150 este un modul de extindere a intrarilor si iesirilor pentru dispozitive GX, destinat integrarii de senzori, comenzi si echipamente externe. Se conecteaza prin USB, conexiunea asigurand si alimentarea modulului. Este potrivit pentru automatizari in sisteme fotovoltaice autonome, aplicatii de stocare a energiei, instalatii marine, vehicule recreationale sau sisteme de backup, unde este necesara monitorizarea si controlul unor semnale suplimentare.

Modulul dispune de 8 porturi digitale I O izolate fata de USB, fiecare cu LED de stare. Acestea pot fi configurate ca 8 intrari, 8 iesiri sau 4 intrari plus 4 iesiri, in doua grupuri independente de cate patru porturi. Intrarea accepta 3,8 pana la 5,5 V, iar iesirea furnizeaza 5 V la maximum 4 mA. Sunt disponibile si 4 canale PWM izolate, cu nivel de 5 V, rezolutie de 8 biti si frecventa de 1,5625 kHz. Pentru comanda circuitelor sunt incluse doua relee bistabile cu contacte fara potential si un comutator electronic DC. Releele suporta sarcini rezistive de pana la 3 A la 30 V DC sau 0,5 A la 250 V AC, iar comutatorul electronic admite tensiune de baterie de maximum 70 V DC si curent de sarcina de maximum 4 A.

Montajul se realizeaza pe perete sau pe sina DIN cu adaptorul compatibil, iar conectarea se face direct intr-un port USB disponibil al dispozitivului GX. Cele doua bancuri de cate patru porturi digitale se seteaza din comutatoarele DIP ca intrari sau iesiri; orice modificare necesita repornirea modulului prin reconectarea cablului USB sau repornirea dispozitivului GX. Functiile suplimentare devin disponibile in consola dispozitivului, iar automatizarile complexe pot fi configurate prin Node RED pe dispozitivele GX care suporta aceasta functie.

Iesirile digitale sunt destinate semnalizarii si nu trebuie utilizate pentru comanda directa a sarcinilor. Pentru actionarea unui releu extern printr-o iesire digitala este necesar un etaj de comanda adecvat, cum ar fi un tranzistor sau un MOSFET. Respecta limitele electrice ale fiecarui tip de iesire, in special limita de 5,5 V pentru porturile digitale, deoarece supratensiunea poate deteriora permanent modulul. Produsul functioneaza la temperaturi intre minus 20 grade C si plus 50 grade C, are dimensiuni de 123 x 67 x 23 mm si masa de 0,170 kg.

Intrebari frecvente

Ce rol are modulul GX IO Extender 150?

Extinde numarul de intrari si iesiri disponibile pentru un dispozitiv GX, permitand conectarea de senzori, semnale, relee, comenzi si automatizari externe.

Cum se alimenteaza modulul?

Alimentarea este realizata prin cablul USB utilizat pentru conectarea la dispozitivul GX.

Cate intrari si iesiri digitale sunt disponibile?

Sunt disponibile 8 porturi digitale, configurabile ca 8 intrari, 8 iesiri sau 4 intrari si 4 iesiri. Configurarea se face in doua grupuri de cate patru porturi prin comutatoare DIP.

Poate comanda direct consumatori de putere?

Nu. Iesirile digitale sunt destinate semnalizarii si furnizeaza maximum 4 mA. Pentru comanda unei sarcini sau a unui releu extern este necesar un etaj de interfata corespunzator. Releele si comutatorul electronic trebuie utilizate numai in limitele lor electrice specificate.

Este compatibil cu automatizari Node RED?

Da, poate fi controlat prin Node RED pe dispozitive GX care suporta Node RED si ruleaza configuratia software corespunzatoare.
