Descriere

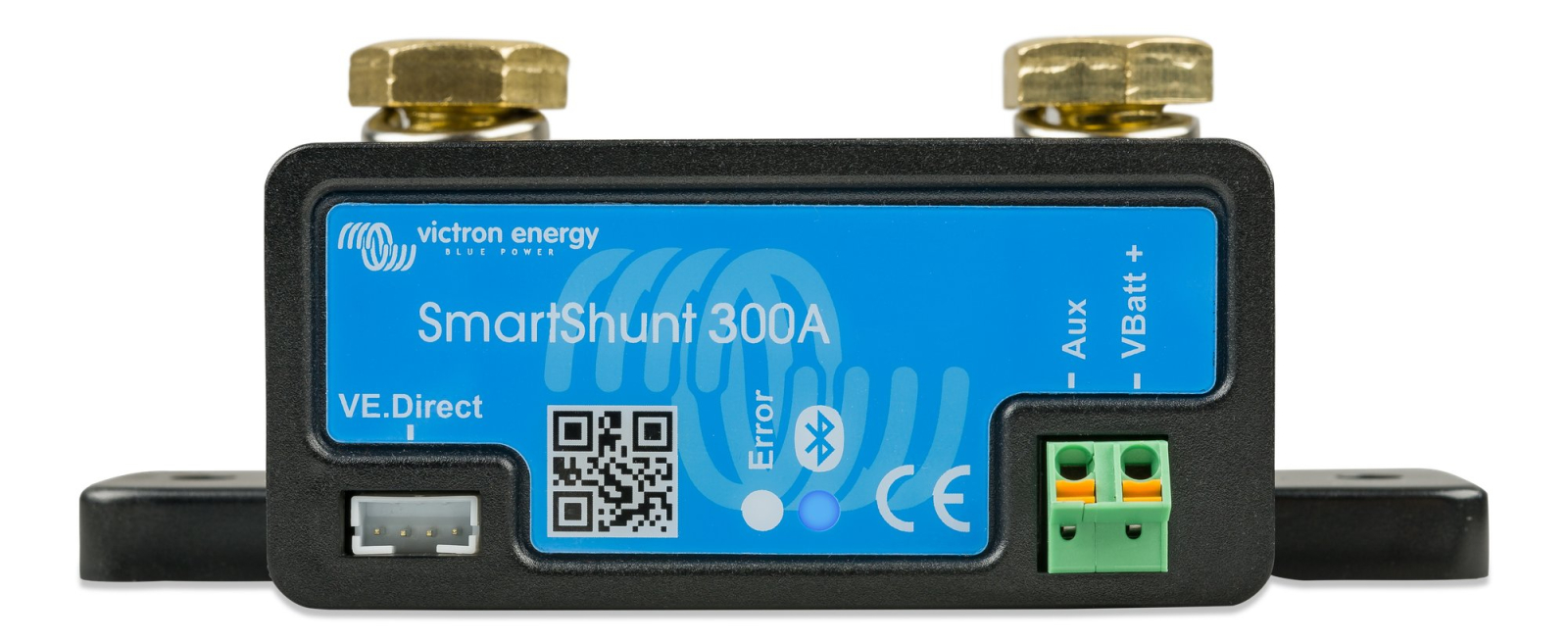

SmartShunt 300A 50mV este un monitor de baterie compact, fara afisaj incorporat, destinat urmaririi parametrilor esentiali ai unei banci de baterii. Datele sunt vizualizate si configurate din aplicatia VictronConnect, prin Bluetooth, iar dispozitivul poate fi conectat si la un echipament GX prin portul VE.Direct. Este potrivit pentru sisteme fotovoltaice off grid, autorulote, ambarcatiuni, aplicatii stationare si instalatii DC unde se doreste monitorizare precisa cu cablare redusa.

Shuntul este dimensionat pentru 300A si 50mV, functioneaza la o tensiune de alimentare de 6,5 pana la 70 VDC si accepta baterii cu capacitati configurabile intre 1 si 9999 Ah. Monitorizeaza curentul, tensiunea, amperii ora, starea de incarcare si timpul ramas estimat. Rezolutia indicata este de 0,01A pentru curent, 0,01V pentru tensiune, 0,1Ah pentru capacitate si 0,1 procente pentru starea de incarcare. Precizia masurarii curentului este de plus minus 0,4 procente, iar precizia tensiunii este de plus minus 0,3 procente. Dimensiunile sunt 44 x 120 x 44 mm, iar bornele shuntului sunt M8.

Montajul se realizeaza pe o suprafata rigida, folosind cele doua orificii de fixare de 5,5 mm din baza carcasei. Borna negativa a bateriei se conecteaza pe partea BATTERY MINUS, iar toate consumatoarele si sursele de incarcare DC trebuie conectate pe partea SYSTEM MINUS, astfel incat intregul curent de incarcare si descarcare sa treaca prin shunt. Pachetul include doua cabluri rosii de 1,5 m cu siguranta de 1A: unul pentru alimentarea pozitiva si unul utilizabil pentru conexiunea Aux. Pentru modelul de 300A, cuplul maxim indicat pentru strangerea bolturilor shuntului este 10 Nm.

Intrarea Aux poate fi configurata pentru monitorizarea tensiunii unei baterii secundare, pentru supravegherea punctului median al unui banc de baterii sau pentru masurarea temperaturii cu senzor optional. Temperatura de functionare este intre minus 40 si plus 50 grade C, iar intervalul de masurare a temperaturii, cu senzorul optional conectat, este intre minus 20 si plus 50 grade C. Carcasa are protectie IP21, deci produsul nu este impermeabil si trebuie instalat exclusiv intr-un loc uscat, ferit de apa si condens. Respecta standardele EN 60335 1, EN IEC 61000 6 1, EN IEC 61000 6 2, EN IEC 61000 6 3 si EN 50498.

Intrebari frecvente

Ce parametri poate monitoriza SmartShunt 300A 50mV?

Monitorizeaza curentul, tensiunea, capacitatea consumata sau incarcata, starea de incarcare, timpul ramas estimat si istoricul bateriei. Intrarea Aux poate fi utilizata pentru tensiunea unei baterii secundare, punctul median sau temperatura cu senzor optional.

Cum se conecteaza monitorul de baterie?

Se monteaza pe circuitul negativ al bateriei. Borna BATTERY MINUS se conecteaza direct la minusul bateriei, iar consumatorii si sursele de incarcare se conecteaza pe partea SYSTEM MINUS, pentru ca toate fluxurile de curent sa fie masurate.

Este potrivit pentru instalare in exterior?

Nu. Carcasa are protectie IP21 si nu este impermeabila. Produsul trebuie instalat intr-un spatiu uscat, protejat impotriva apei, condensului si umezelii excesive.

Are nevoie de un display separat?

Nu are display incorporat. Parametrii pot fi cititi si configurati prin Bluetooth in aplicatia VictronConnect. Pentru integrare intr-un sistem de monitorizare se poate utiliza si portul VE.Direct cu un echipament GX compatibil.

Ce este inclus in pachet?

Sunt incluse monitorul cu shunt si doua cabluri rosii de 1,5 m, prevazute cu siguranta de 1A, pentru conexiunea pozitiva si pentru utilizarea intrarii Aux.
