Descriere

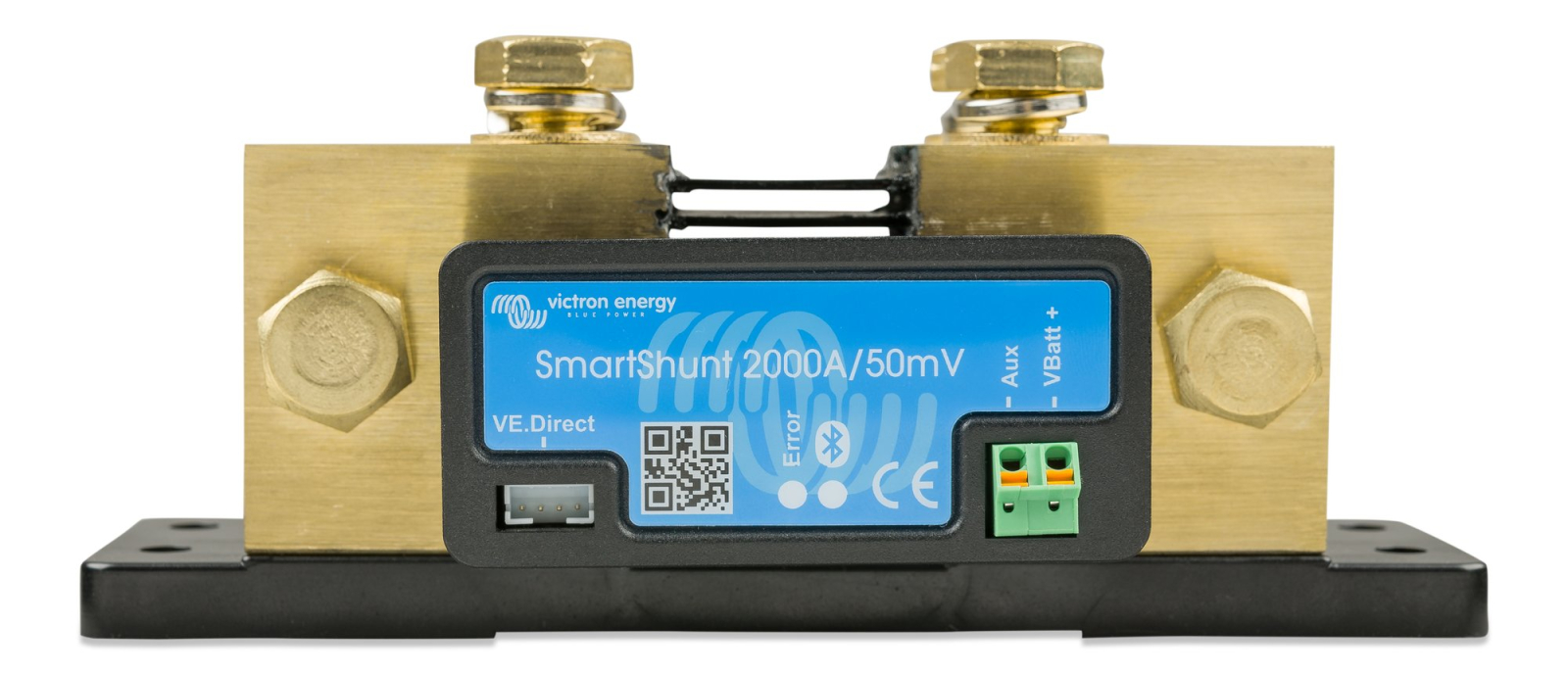

SmartShunt 2000A 50mV este un monitor inteligent de baterie fara afisaj integrat, proiectat pentru sisteme DC cu curenti mari. Telefonul sau tableta devin interfata de vizualizare prin aplicatia VictronConnect, unde pot fi urmarite starea de incarcare, curentul, tensiunea, puterea, consumul in Ah, timpul ramas si datele istorice. Poate fi utilizat pentru monitorizarea unui banc de baterii si poate fi configurat si ca contor DC pentru masurarea productiei sau consumului unui circuit dedicat.

Shuntul este dimensionat pentru 2000 A si are o cadere de tensiune nominala de 50 mV. Functioneaza la tensiuni de alimentare intre 6,5 si 70 V DC, are consum propriu de maximum 1 mA si suporta monitorizarea unei baterii auxiliare in intervalul 6,5-70 V DC. Dimensiunile modelului de 2000 A sunt 68 x 168 x 100 mm, iar bornele principale sunt M10. Precizia masurarii curentului este de plus sau minus 0,4 procente, iar rezolutia afisata pentru curent este de 0,01 A. Carcasa are grad de protectie IP21.

Montajul se face pe conductorul negativ al bateriei. Borna BATTERY MINUS se conecteaza exclusiv la minusul bateriei, iar toate bornele negative ale consumatorilor, invertoarelor, incarcatoarelor si surselor de incarcare se conecteaza pe partea SYSTEM MINUS a shuntului, astfel incat intregul curent sa fie masurat corect. Pachetul include doua cabluri rosii de 1,5 m prevazute cu siguranta fuzibila lenta de 1 A, pentru conexiunea Vbatt plus si pentru conexiunea auxiliara. Portul VE.Direct permite integrarea cu echipamente de monitorizare si control compatibile.

Conexiunea Bluetooth integrata permite configurarea si citirea parametrilor de pe dispozitive mobile, iar portul auxiliar poate fi folosit pentru monitorizarea tensiunii unei a doua baterii, a punctului median sau cu un senzor de temperatura optional. Produsul trebuie montat intr-un loc uscat, deoarece varianta standard IP21 nu este rezistenta la apa. Pentru masuratori corecte, niciun consumator sau incarcator nu trebuie conectat direct la minusul bateriei pe partea BATTERY MINUS, deoarece curentul respectiv nu va fi inclus in calculul starii de incarcare.

Intrebari frecvente

Ce parametri poate afisa SmartShunt 2000A 50mV?

Poate afisa starea de incarcare a bateriei, tensiunea, curentul, puterea, consumul in Ah, timpul ramas pana la descarcare si date istorice, prin aplicatia VictronConnect sau printr-un echipament compatibil conectat prin VE.Direct.

Unde se monteaza shuntul in instalatie?

Se monteaza pe conductorul negativ al bateriei. Minusul bateriei se conecteaza la partea BATTERY MINUS, iar toate sarcinile si sursele de incarcare trebuie conectate pe partea SYSTEM MINUS pentru ca toate fluxurile de curent sa fie masurate.

Este potrivit pentru sisteme de 12 V, 24 V sau 48 V?

Da. Intervalul tensiunii de alimentare este 6,5-70 V DC, ceea ce il face adecvat pentru sisteme de baterii DC uzuale, inclusiv configuratii de 12 V, 24 V si 48 V.

Poate fi conectat la un sistem de monitorizare la distanta?

Da. Portul VE.Direct permite conectarea la un dispozitiv GX compatibil, pentru afisarea parametrilor bateriei in sistemul de monitorizare si control la distanta.

Poate fi instalat la exterior?

Varianta standard are protectie IP21 si trebuie montata intr-un spatiu uscat, ferit de apa si expunere directa la intemperii.
