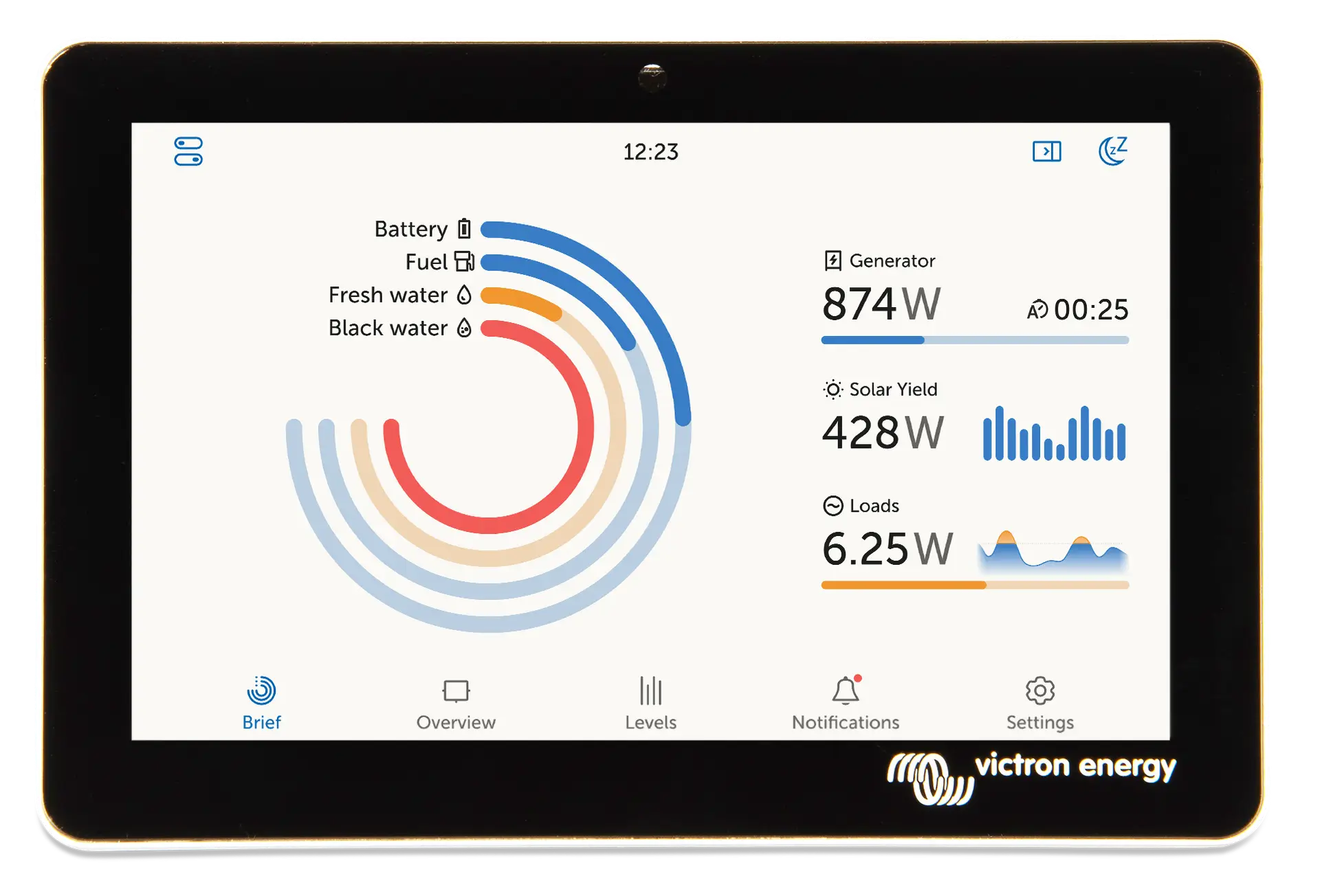

GX Touch 50 este un afisaj tactil de 5 inch destinat utilizarii impreuna cu Cerbo GX, pentru monitorizarea locala si administrarea rapida a sistemelor de energie. Ecranul afiseaza informatiile disponibile in consola sistemului si permite navigarea prin meniuri, selectarea functiilor si introducerea parametrilor direct de la panoul de control. Este potrivit pentru instalatii fotovoltaice cu baterii, sisteme de backup, aplicatii mobile, ambarcatiuni sau tablouri de automatizare unde este necesara o interfata locala clara si compacta.

Afisajul are rezolutia de 800 x 480 pixeli si dimensiuni exterioare de 87 x 128 x 12,4 mm. Constructia subtire ajuta la integrarea intr-un tablou sau panou de comanda cu spatiu redus. Gradul de protectie este IP54 fara conectori, iar cablul de conectare are lungimea de 2 m. Pentru montaj sunt furnizate accesoriile dedicate.

Conectarea la Cerbo GX se realizeaza printr-un singur cablu combinat, cu mufa HDMI pentru semnal video si mufa USB pentru alimentarea ecranului. Se recomanda montarea afisajului intr-o pozitie usor accesibila, conectarea cablurilor cu unitatea Cerbo GX oprita de la alimentare, apoi repornirea acesteia. Dupa pornire, interfata de monitorizare este afisata automat, fara a necesita configurare separata pentru ecran.

Pentru protectie si functionare corecta, instalarea trebuie realizata intr-un loc ferit de patrunderea directa a apei la zona conectorilor si de expunerea indelungata la radiatie solara intensa. Respectati traseul de cablu disponibil, fixati corect afisajul pe panou si evitati solicitarea mecanica a mufelor HDMI si USB. Operatiunile de conectare sau interventie in tabloul electric trebuie efectuate cu alimentarea sistemului intrerupta si de personal calificat.

Intrebari frecvente

Cu ce echipament este compatibil ecranul GX Touch 50?
Este un accesoriu de afisare destinat utilizarii cu Cerbo GX. Nu functioneaza ca unitate independenta de monitorizare.

Cum se conecteaza ecranul la Cerbo GX?
Conectarea se face cu un cablu combinat: HDMI pentru semnalul video si USB pentru alimentarea ecranului. Dupa pornirea unitatii Cerbo GX, interfata este afisata automat.

Ce protectie la praf si apa are GX Touch 50?
Afisajul are grad de protectie IP54 fara conectori. Pentru mentinerea protectiei, zona conectorilor trebuie ferita de umezeala si instalata corespunzator.

Ce dimensiuni are ecranul?
Dimensiunile exterioare sunt de 87 x 128 x 12,4 mm, iar rezolutia afisajului este de 800 x 480 pixeli.

Este necesara configurarea ecranului dupa conectare?
Nu. Dupa conectarea corecta la Cerbo GX si pornirea sistemului, consola de monitorizare apare automat pe ecran.
