Descriere

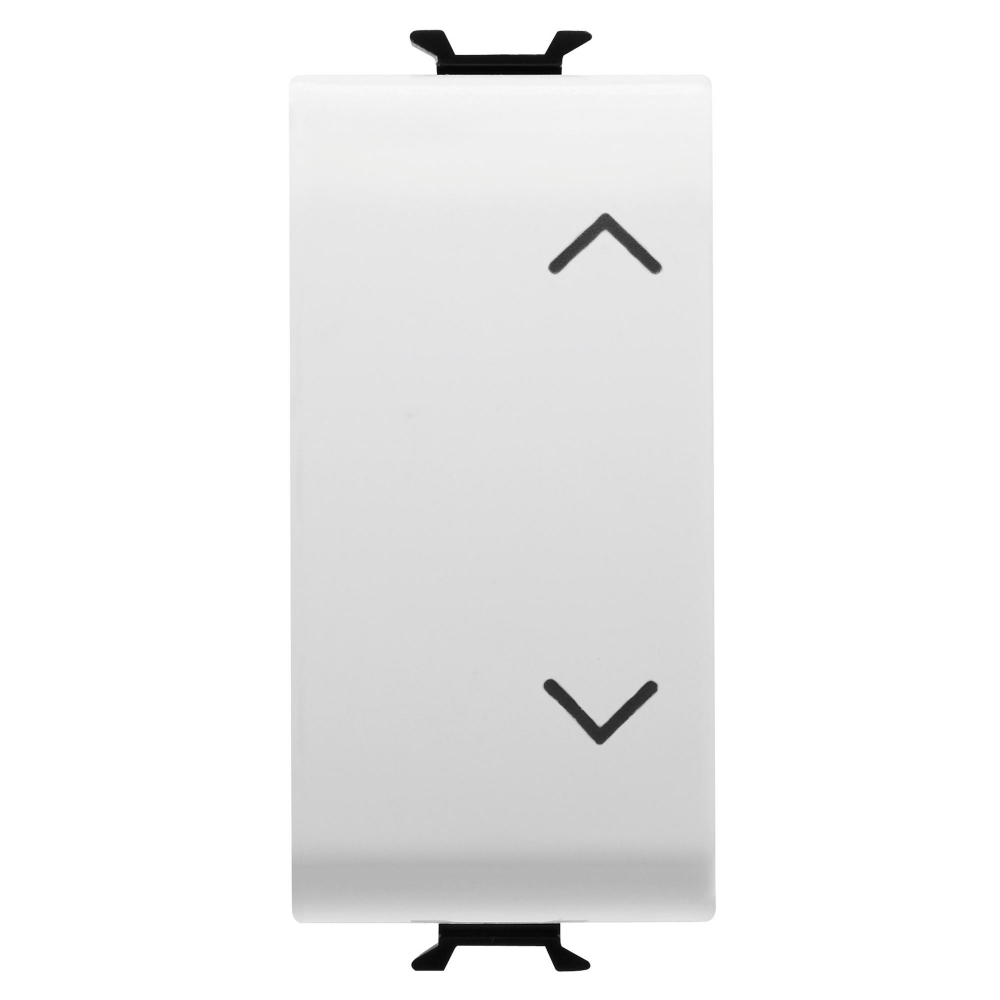

Butonul dublu pentru jaluzele este un aparat modular de comanda destinat aplicatiilor de actionare sus-jos pentru rulouri, jaluzele, perdele electrice sau alte dispozitive motorizate cu schimbare de sens. Cele doua taste sunt marcate sus-jos si sunt prevazute cu interblocare mecanica, pentru o utilizare controlata in instalatiile unde comenzile de sens opus nu trebuie actionate simultan.

Aparatul are configuratie 1P NO+NO, curent nominal de 10 A si tensiune nominala de 250 V c.a. Este realizat din tehnopolimer, are finisaj alb lucios si ocupa 1 modul. Conform fisei tehnice, respecta standardul EN 60669-1, suporta o tensiune de incercare de 2000 V la 50 Hz timp de 1 minut, are rezistenta de izolatie peste 5 MOhm si este proiectat pentru 40.000 de schimbari de pozitie la curent nominal, 250 V c.a. si cos phi 0,6. Desenul dimensional indica cote de 44 mm, 38,5 mm, 27,2 mm si 22 mm.

Conectarea se realizeaza prin borne cu surub. Bornele accepta conductori rigizi cu sectiunea de la 0,5 pana la 2 x 2,5 mm2 si conductori flexibili cu sectiunea de la 0,75 pana la 2 x 4 mm2. Mecanismul se monteaza impreuna cu suporturi si rame compatibile din aceeasi gama modulara, permitand integrarea alaturi de alte functii de aparataj in configuratii adaptate dozelor si suporturilor utilizate.

Interblocarea mecanica asigura ca ambele contacte raman deschise in pozitia centrala OFF, fiind recomandata pentru comanda echipamentelor cu inversare de directie. Pentru siguranta instalatiei, montajul, cablarea si verificarea functionarii trebuie efectuate cu alimentarea intrerupta si de personal calificat. Produsul are rezistenta la termo-presiune cu bila de 125 grade C, trece testul cu fir incandescent la 850 grade C, iar prinderea bornelor la tractiunea cablului este de peste 50 N.

Intrebari frecvente

Pentru ce se utilizeaza acest buton dublu?

Este destinat comenzilor sus-jos pentru rulouri, jaluzele, perdele electrice si alte echipamente motorizate care necesita inversarea sensului de actionare.

Ce rol are interblocarea mecanica?

Interblocarea mecanica impiedica actionarea simultana a comenzilor de sens opus. In pozitia centrala, ambele contacte sunt deschise.

Ce conductori pot fi conectati la borne?

Pot fi folositi conductori rigizi de la 0,5 la 2 x 2,5 mm2 sau conductori flexibili de la 0,75 la 2 x 4 mm2, conform datelor tehnice ale produsului.

Este necesar un suport si o rama pentru montaj?

Da. Mecanismul se utilizeaza impreuna cu suporturi si rame modulare compatibile din aceeasi gama de aparataj.

Care sunt valorile electrice nominale?

Aparatul are contacte 1P NO+NO, curent nominal de 10 A si tensiune nominala de 250 V c.a.
