Descriere

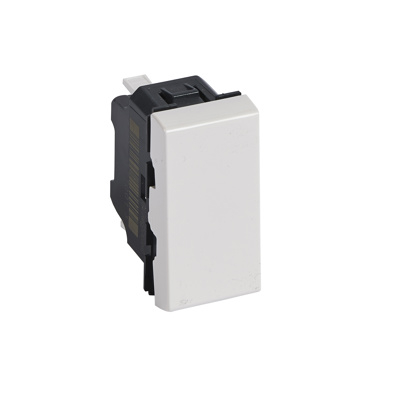

Acest intrerupator cap scara cu 1 modul este destinat comenzii circuitelor de iluminat din instalatii rezidentiale, birouri si spatii comerciale. Configuratia cap scara permite controlul aceleiasi surse de lumina din doua puncte diferite atunci cand este utilizat impreuna cu un al doilea aparat compatibil. Actionarea se face printr-o clapeta alba, iar finisajul lucios se integreaza discret in ansamblurile modulare de aparataj.

Aparatul functioneaza la tensiune nominala de 250 V AC, in intervalul de frecventa 50-60 Hz, cu curent nominal de 10 A si capacitate de comutare de 10AX pentru lampi fluorescente. Are o latime de 22,5 mm, inaltime de 45 mm si adancime de 36 mm, iar adancimea de incorporare este de 24 mm. Carcasa este realizata din material termoplastic fara halogeni, in culoare alba apropiata de RAL 9003, cu finisaj lucios. Gradul de protectie este IP31, iar rezistenta la impact este IK04.

Montajul se realizeaza prin clipsare in suportul modular compatibil, fara placa de montaj inclusa. Pentru instalare este necesara o doza cu adancime minima de 30 mm. Bornele sunt marcate pentru identificarea corecta a conexiunilor si sunt prevazute pentru conductori cu sectiunea de 2,5 mm2. Se recomanda alegerea suportului si a ramei decorative compatibile cu sistemul modular utilizat, inclusiv in instalatiile realizate pe doze standard italian.

Produsul este destinat utilizarii la interior, in conditii de temperatura de functionare intre -5 si 35 grade C. Inainte de conectare, circuitul trebuie scos de sub tensiune si verificat corespunzator. Instalarea, verificarea conexiunilor si punerea in functiune trebuie efectuate de personal calificat, cu respectarea normativelor electrice aplicabile si a protectiei IP31.

Intrebari frecvente

Ce functie are un intrerupator cap scara?

Permite comanda aceluiasi circuit de iluminat din doua locuri diferite, atunci cand este conectat impreuna cu un al doilea intrerupator cap scara compatibil.

Pentru ce tensiune si curent este proiectat?

Este proiectat pentru 250 V AC, 50-60 Hz, cu curent nominal de 10 A si capacitate de comutare 10AX pentru lampi fluorescente.

Ce dimensiuni are aparatul?

Aparatul are 22,5 mm latime, 45 mm inaltime, 36 mm adancime si necesita o doza cu adancime minima de 30 mm.

Cum se monteaza?

Se fixeaza prin clipsare intr-un suport modular compatibil si se completeaza cu rama decorativa adecvata. Instalarea trebuie realizata cu circuitul fara tensiune, de personal calificat.

Poate fi utilizat la exterior?

Nu este destinat expunerii directe la intemperii. Gradul de protectie IP31 il recomanda pentru utilizare la interior, in spatii protejate.
