Descriere

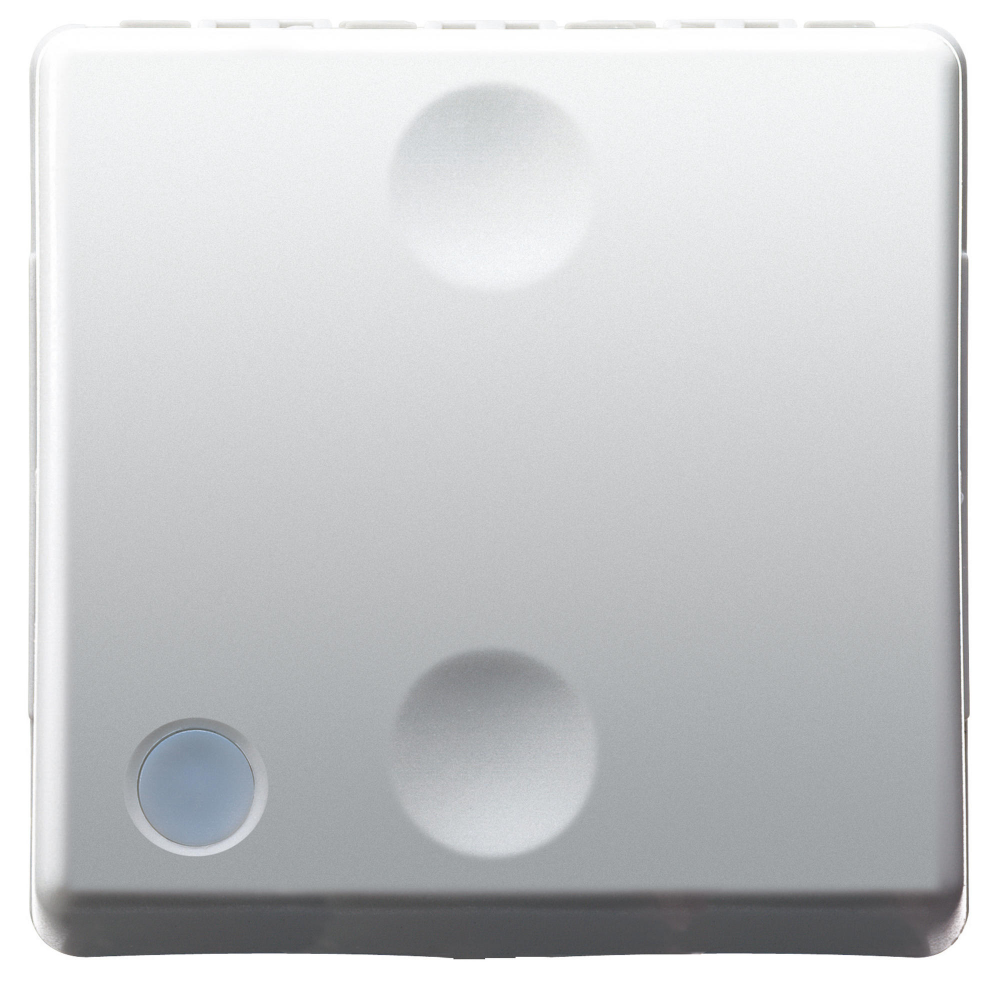

Acest intrerupator cap scara este un aparat modular alb pentru controlul unui circuit de iluminat din doua puncte, fiind potrivit pentru scari, holuri, coridoare sau incaperi cu doua cai de acces. Constructia cu tasta prevazuta cu difuzor permite utilizarea functiei de iluminare, pentru identificarea mai usoara a comenzii in conditii de lumina redusa. Lampa miniaturala necesara functiei de iluminare nu este inclusa.

Aparatul are configuratie 1P, curent nominal 16AX si tensiune de utilizare 250 V ac. Ocupa 2 module in sistem si este realizat din tehnopolimer cu finisaj alb lucios. Este conform cu standardul EN 60669-1, are rezistenta de izolatie de peste 5 MOhm si suporta tensiunea de incercare de 2000 V la 50 Hz timp de 1 minut. Pentru corpuri LED alimentate la 230 V, puterea nominala indicata este de 200 W.

Conectarea se realizeaza prin borne cu surub. Bornele accepta conductori flexibili cu sectiunea intre 0,75 si 2 x 4 mm2, respectiv conductori rigizi intre 0,5 si 2 x 2,5 mm2. Mecanismul se monteaza impreuna cu suportul si rama compatibile din aceeasi serie modulara, permitand realizarea unor configuratii unitare cu alte aparate de comanda, prize sau module functionale.

Pentru fiabilitate, aparatul este testat pentru 40000 de manevre la curent nominal, 250 V ac si cos phi 0,6. Rezistenta la tractiunea conductorului in borna este de peste 50 N, temperatura pentru testul de presiune cu bila este de 125 grade C, iar testul cu fir incandescent este realizat la 850 grade C. Instalarea trebuie efectuata numai cu circuitul scos de sub tensiune, de catre personal calificat, cu respectarea schemei de conexiuni si a regulilor aplicabile instalatiilor electrice.

Intrebari frecvente

Ce rol are un intrerupator cap scara?

Permite actionarea aceluiasi circuit de iluminat din doua locuri diferite. Este utilizat frecvent la capetele unei scari, in holuri sau in incaperi cu doua intrari.

Este compatibil cu iluminat LED?

Da. Puterea nominala indicata pentru lampi LED la 230 V este de 200 W. Dimensionarea instalatiei trebuie realizata in functie de tipul si sarcina circuitului.

Ce conductori pot fi conectati la borne?

Bornele cu surub accepta conductori flexibili intre 0,75 si 2 x 4 mm2 si conductori rigizi intre 0,5 si 2 x 2,5 mm2.

Produsul include lampa pentru iluminare?

Nu. Mecanismul este iluminabil si are tasta cu difuzor, insa lampa miniaturala compatibila se achizitioneaza separat.

Cu ce accesorii se monteaza?

Se utilizeaza impreuna cu suportul si rama compatibile din aceeasi serie modulara. Alegerea accesoriilor se face in functie de tipul dozei si configuratia dorita.
