Descriere

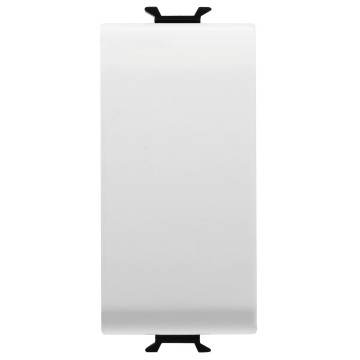

Acest intrerupator cruce modular este destinat comandarii unui circuit de iluminat din trei sau mai multe puncte, utilizat impreuna cu doua intrerupatoare cap scara. Varianta cu tasta neutra si finisaj alb lucios se integreaza in configuratii modulare pentru instalatii rezidentiale, birouri, hoteluri sau spatii comerciale, unde sunt necesare comenzi multiple ale aceleiasi surse de lumina.

Aparatul are configuratie 1P, ocupa 1 modul si este proiectat pentru tensiunea nominala de 250 V ac, cu curent nominal 16AX. Puterea nominala declarata pentru lampi LED la 230 V este de 200 W. Respecta standardul EN 60669-1, are rezistenta de izolatie mai mare de 5 MOhm si rezista la o tensiune de test de 2000 V la 50 Hz timp de 1 minut. Mecanismul este realizat din tehnopolimer si este testat pentru 40.000 de actionari la curent nominal, 250 V ac si cos phi 0,6.

Conectarea se realizeaza prin borne cu surub. Bornele accepta conductori rigizi cu sectiunea de la 0,5 la 2 x 2,5 mm2 si conductori flexibili cu sectiunea de la 0,75 la 2 x 4 mm2. Se monteaza in sistem modular, pe suport si sub rama ornamentala compatibile din aceeasi gama, permitand combinarea cu alte functii de aparataj in acelasi ansamblu.

Pentru siguranta instalatiei, montajul si cablarea trebuie efectuate numai cu alimentarea electrica oprita si de personal calificat. Produsul are rezistenta la termo-presiune cu bila de 125 grade C, test la fir incandescent de 850 grade C si forta de retinere a conductorului in borna mai mare de 50 N. Alegeti corect schema de conexiuni pentru comanda din mai multe puncte si respectati instructiunile de instalare ale sistemului de aparataj.

Intrebari frecvente

La ce foloseste un intrerupator cruce?

Este utilizat pentru comanda aceluiasi circuit de iluminat din trei sau mai multe puncte. Se instaleaza intre doua intrerupatoare cap scara.

Care sunt valorile electrice nominale?

Aparatul este cotat la 250 V ac si 16AX, iar puterea nominala declarata pentru lampi LED la 230 V este de 200 W.

Ce tipuri de conductori pot fi conectati?

Bornele cu surub accepta conductori rigizi de la 0,5 la 2 x 2,5 mm2 si conductori flexibili de la 0,75 la 2 x 4 mm2.

Este necesar un suport si o rama pentru montaj?

Da. Mecanismul se monteaza intr-un sistem modular, utilizand un suport si o rama ornamentala compatibile din aceeasi gama.

Ce standard respecta produsul?

Produsul este conform cu standardul EN 60669-1 pentru intrerupatoare destinate instalatiilor electrice fixe.
