Descriere

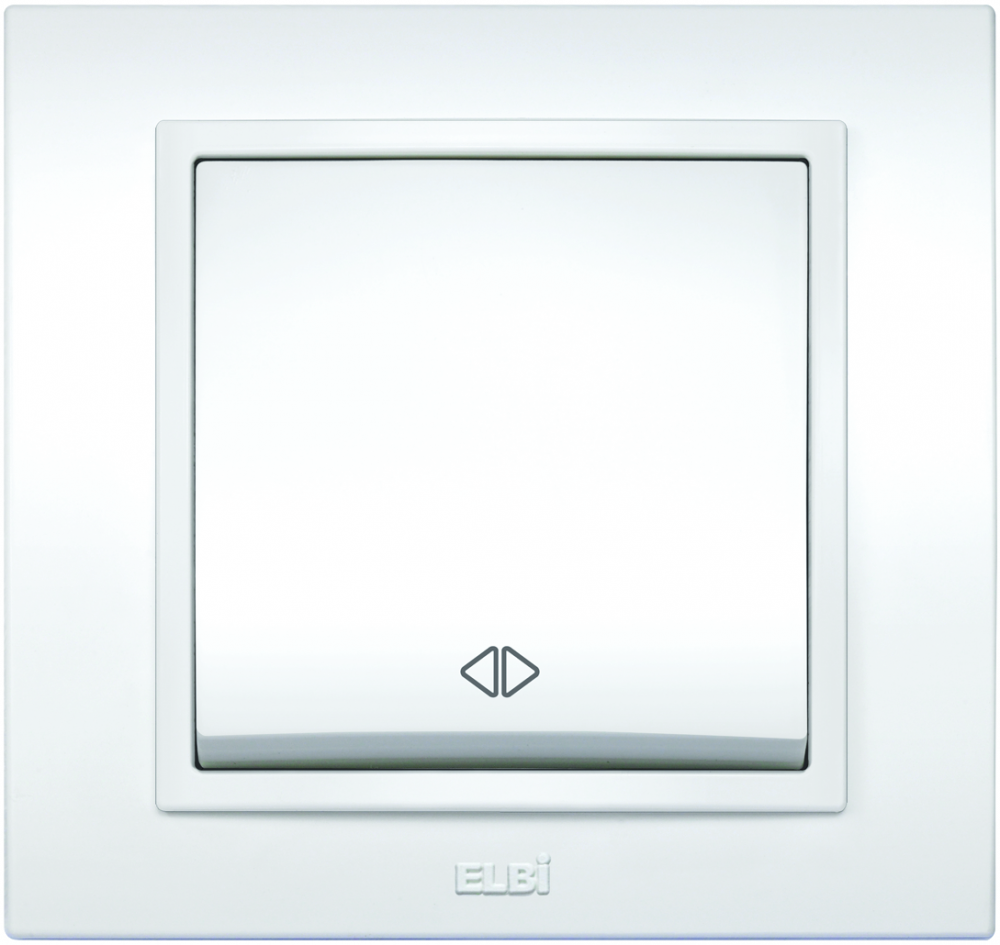

Intrerupatorul cruce este destinat extinderii comenzii unui circuit de iluminat din trei sau mai multe puncte. Se utilizeaza impreuna cu doua intrerupatoare cap scara, fiind montat intre acestea in schema electrica. Este o alegere practica pentru holuri lungi, scari, dormitoare cu acces din zone diferite, spatii rezidentiale si zone comerciale.

Mecanismul este proiectat pentru tensiune nominala de 230V, curent nominal de 10A si frecventa nominala de 50Hz. Are grad de protectie IP20, fiind adecvat pentru instalare la interior, in zone uscate. Produsul are o singura unitate functionala, nu necesita impamantare si este realizat in finisaj alb.

Montajul se realizeaza incastrat, in doza compatibila cu aparatajul standard german. Conductorii se conecteaza prin borne cu surub, iar fixarea mecanismului se face cu suruburi. Pentru un ansamblu complet si un finisaj uniform al peretelui, mecanismul se completeaza cu o rama compatibila din aceeasi gama; rama nu este inclusa.

Instalarea trebuie efectuata numai cu alimentarea electrica oprita si de catre personal calificat. Inainte de punerea sub tensiune se verifica schema de conectare, strangerea corecta a bornelor, fixarea mecanismului in doza si integritatea elementelor izolatoare. Gradul IP20 nu ofera protectie la apa, de aceea produsul nu se monteaza in exterior sau in spatii expuse umezelii.

Intrebari frecvente

La ce foloseste un intrerupator cruce?

Este utilizat pentru controlul aceluiasi circuit de iluminat din trei sau mai multe puncte. Se monteaza intre doua intrerupatoare cap scara.

Poate fi utilizat singur pentru comanda luminii?

Nu. Functia cruce necesita o schema cu doua intrerupatoare cap scara si unul sau mai multe intrerupatoare cruce intre acestea.

Ce caracteristici electrice are?

Are tensiune nominala de 230V, curent nominal de 10A, frecventa nominala de 50Hz si grad de protectie IP20.

Cum se monteaza si se conecteaza?

Se monteaza incastrat, in doza compatibila, iar conductorii se fixeaza in borne cu surub. Conectarea trebuie realizata conform schemei electrice de catre personal calificat.

Este inclusa rama decorativa?

Nu, produsul este livrat ca mecanism. Pentru montaj complet este necesara o rama compatibila din aceeasi gama.
