Descriere

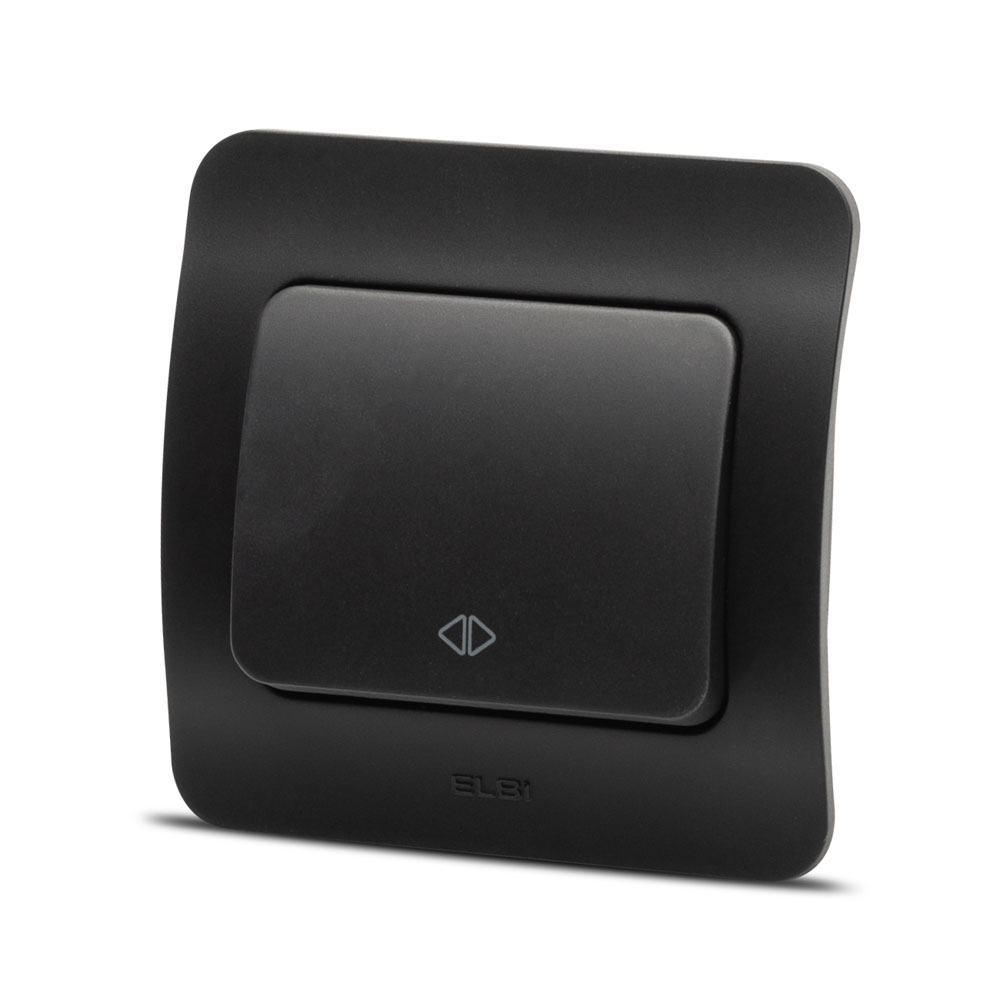

Intrerupatorul cruce din gama Jazz este destinat realizarii circuitelor de iluminat comandate din trei sau mai multe puncte. Se utilizeaza impreuna cu intrerupatoare cap scara, fiind potrivit pentru holuri lungi, case ale scarii, zone de trecere, dormitoare sau spatii comerciale unde acelasi corp de iluminat trebuie actionat din mai multe locuri. Finisajul negru mat permite integrarea discreta in amenajari moderne si in ansambluri de aparataj cu aspect unitar.

Mecanismul este proiectat pentru tensiune nominala de 220-240 V, corespunzatoare utilizarii uzuale la 230 V, frecventa nominala de 50 Hz si curent nominal de 10A. Are grad de protectie IP20, este destinat montajului incastrat si ocupa un singur modul. Conectarea conductorilor se realizeaza prin borne cu surub, iar fixarea mecanismului se face cu suruburi.

Montajul se efectueaza in doza de aparataj incastrata, dupa stabilirea schemei corecte de comanda cap scara plus cruce. Conductoarele trebuie conectate la bornele corespunzatoare schemei electrice, iar mecanismul se fixeaza ferm in doza inainte de montarea elementelor decorative compatibile din aceeasi gama. Pentru o functionare corecta, se recomanda verificarea traseului conductoarelor si a strangerii tuturor conexiunilor inainte de punerea sub tensiune.

Gradul IP20 indica utilizarea la interior, in spatii uscate si protejate de patrunderea apei. Produsul nu trebuie utilizat ca element de protectie sau separare a alimentarii electrice. Instalarea, verificarea si interventiile asupra circuitului trebuie realizate numai cu alimentarea intrerupta si, recomandat, de personal calificat pentru instalatii electrice.

Intrebari frecvente

La ce se foloseste un intrerupator cruce?

Se foloseste pentru controlul aceluiasi circuit de iluminat din trei sau mai multe puncte. Se monteaza intre doua intrerupatoare cap scara, conform schemei de conectare.

Care sunt valorile electrice nominale?

Mecanismul are curent nominal de 10A, tensiune nominala de 220-240 V, utilizare uzuala la 230 V, si frecventa nominala de 50 Hz.

Se poate monta aparent pe perete?

Nu. Este un mecanism destinat montajului incastrat, in doza de aparataj.

Poate fi utilizat in baie sau la exterior?

Are grad de protectie IP20 si este destinat spatiilor interioare uscate. Nu este potrivit pentru expunere directa la apa, umezeala ridicata sau montaj exterior neprotejat.

Cum se realizeaza conectarea conductorilor?

Conductorii se conecteaza prin borne cu surub, strict conform schemei electrice a circuitului. Alimentarea trebuie intrerupta inainte de orice interventie.
