Descriere

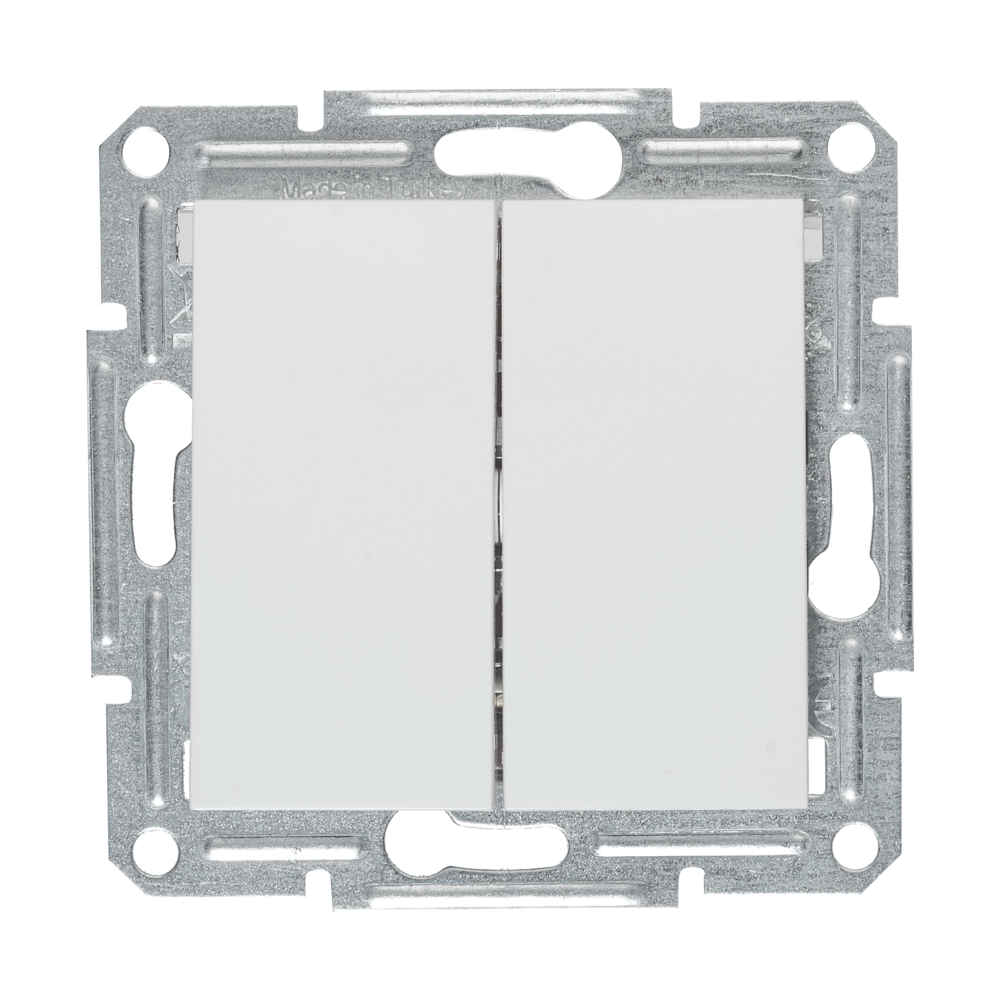

Intrerupatorul dublu cap scara este un mecanism pentru instalatii electrice interioare, utilizat la comanda a doua circuite de iluminat din doua puncte diferite. Este potrivit pentru holuri, scari, camere cu doua cai de acces sau zone comerciale unde fiecare corp ori grup de corpuri de iluminat necesita comanda independenta. Dispune de doua clapete si se livreaza fara rama decorativa, pentru completarea cu o rama compatibila din aceeasi gama de aparataj.

Mecanismul are configuratie unipolara cu doua cai pentru fiecare comanda, curent nominal 10AX la 250 V AC si putere declarata de pana la 2300 W. Este prevazut cu borne fara surub pentru conectare rapida, acceptand conductori flexibili, rigizi sau rigizi multifilari, cu posibilitatea conectarii a doua conductoare de pana la 2,5 mm2. Lungimea recomandata de dezizolare a conductorului este de 13 mm. Produsul are dimensiuni de 71 x 71 x 43 mm, adancime de proiectie de 15 mm, masa neta de aproximativ 0,0621 kg, suprafata alba lucioasa si elemente conductoare din cupru.

Montajul se realizeaza incastrat, in doza, prin fixare cu suruburi sau gheare, pentru doze cu diametrul de 51 pana la 70 mm. Pentru conectare, conductorii se introduc in bornele rapide conform schemei imprimate pe mecanism, iar eliberarea lor se face prin butoanele specifice ale bornelor. Dupa fixarea mecanismului in doza se verifica pozitionarea, se monteaza clapetele si se completeaza ansamblul cu rama decorativa compatibila.

Produsul are grad de protectie IP20 si este destinat exclusiv utilizarii la interior, in spatii uscate si protejate impotriva patrunderii apei. Respecta standardul IEC 60669-1 si este realizat din ABS, cu finisaj lucios. Inainte de interventie, circuitul trebuie deconectat de la alimentare, iar instalarea, verificarea conexiunilor si punerea in functiune trebuie efectuate de personal calificat, cu respectarea normativelor electrice aplicabile.

Intrebari frecvente

La ce foloseste un intrerupator dublu cap scara?

Permite controlul independent al doua circuite de iluminat din cate doua puncte diferite. Este util, de exemplu, pentru doua corpuri de iluminat controlate de la ambele capete ale unui hol sau ale unei scari.

Produsul include rama decorativa?

Nu. Mecanismul se livreaza fara rama decorativa si necesita o rama compatibila pentru finalizarea montajului.

Ce tip de conexiune are?

Este echipat cu borne rapide fara surub. Acestea permit conectarea conductorilor flexibili, rigizi sau rigizi multifilari, cu sectiuni de pana la 2,5 mm2.

Poate fi montat in baie sau la exterior?

Nu este destinat zonelor expuse la apa sau umezeala. Gradul de protectie IP20 il recomanda pentru instalatii interioare in spatii uscate.

Care sunt datele electrice principale?

Are curent nominal 10AX la 250 V AC si o putere declarata de pana la 2300 W, fiind destinat in principal circuitelor de iluminat.
