Descriere

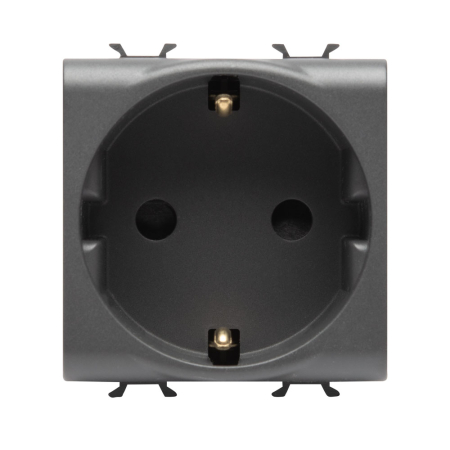

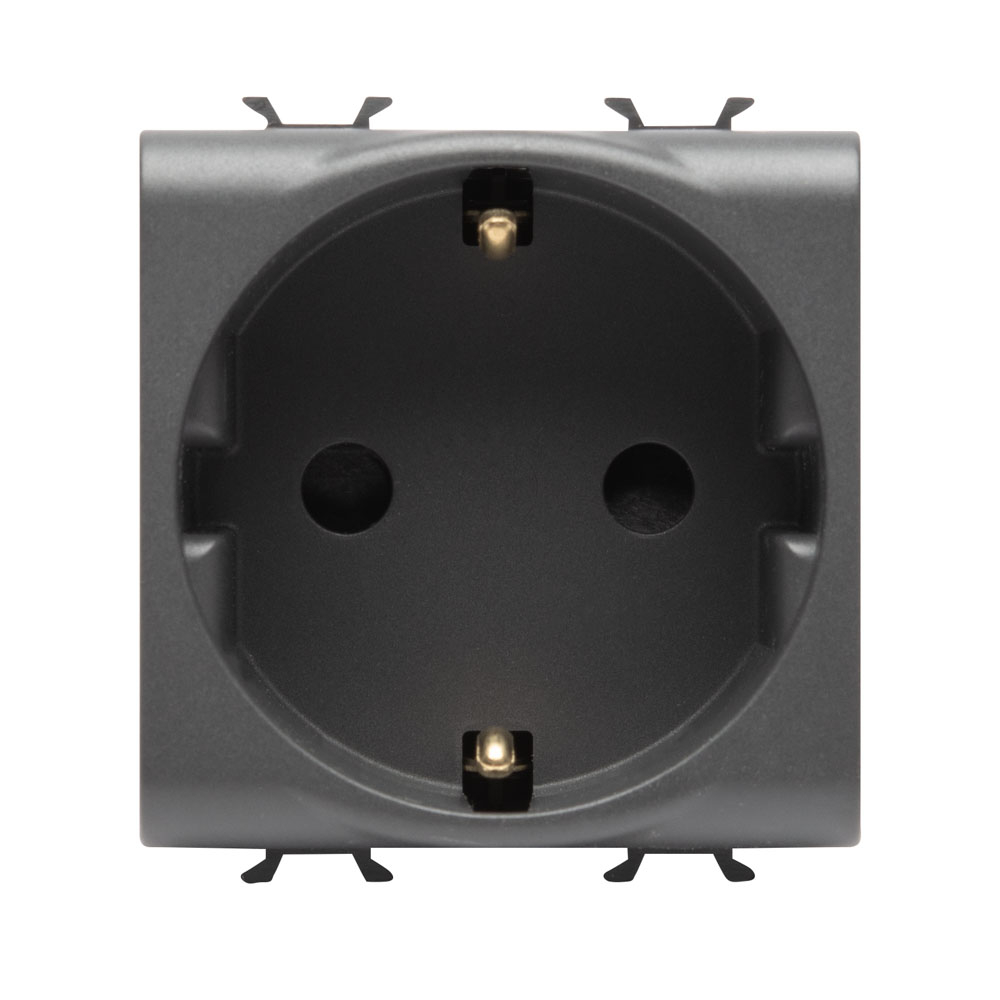

Priza Schuko modulara este destinata realizarii punctelor de alimentare in instalatii electrice de joasa tensiune. Echiparea 2P+E asigura conectarea fazei, nulului si conductorului de protectie, iar formatul de 2 module permite integrarea alaturi de alte functii modulare, in configuratii pentru locuinte, birouri si spatii comerciale. Finisajul negru satinat sustine realizarea unor ansambluri cu aspect unitar.

Produsul este realizat pentru tensiunea nominala de 250 V AC si curentul nominal de 16 A, in standard german, pentru fise cu pini de diametru 4,8 mm. Este prevazut cu obturatoare de protectie si cu borne cu surub. Carcasa este fabricata din tehnopolimer. Produsul respecta standardele IEC 60884-1, DIN VDE 0620-1 si UNE 20315-1-1; rezistenta la tensiune de test este de 2000 V la 50 Hz timp de 1 minut, iar rezistenta de izolatie este mai mare de 5 Mohm. Durabilitatea declarata este de 10000 cicluri la curent nominal, 250 V AC si cos phi 0,8.

Conectarea se realizeaza prin borne cu surub, cu respectarea sectiunilor admise de producator: conductori flexibili de la 0,75 pana la 2 x 4 mm2 si conductori rigizi de la 0,5 pana la 2 x 2,5 mm2. Aparatul se monteaza ca element de 2 module intr-un sistem modular compatibil, impreuna cu suportul de montaj si rama decorativa adecvate. Sistemul de fixare frontala al gamei permite montarea si demontarea mecanismului fara indepartarea suportului.

Pentru siguranta, instalarea trebuie efectuata numai dupa intreruperea alimentarii si verificarea absentei tensiunii, de catre personal calificat. Se vor respecta schema instalatiei, sectiunile conductoarelor, cuplul de strangere adecvat bornelor si protectiile electrice ale circuitului. Obturatoarele contribuie la protectia impotriva atingerii accidentale a partilor active, insa nu inlocuiesc masurile de protectie ale instalatiei. Gradul de protectie al ansamblului final depinde de suportul, rama, doza si conditiile de montaj utilizate.

Intrebari frecvente

Ce tip de fisa poate fi conectat la aceasta priza?

Priza este in standard german Schuko, cu configuratie 2P+E, si este destinata fiselor cu pini de diametru 4,8 mm.

Care sunt valorile electrice nominale?

Priza are curent nominal de 16 A si tensiune nominala de 250 V AC.

Ce conductori pot fi conectati la borne?

Bornele cu surub accepta conductori flexibili de la 0,75 pana la 2 x 4 mm2 si conductori rigizi de la 0,5 pana la 2 x 2,5 mm2.

Priza are protectie pentru copii?

Da. Mecanismul este prevazut cu obturatoare de protectie, care limiteaza accesul accidental la contactele active.

Ce este necesar pentru montaj?

Pentru realizarea ansamblului sunt necesare un suport de montaj si o rama decorativa compatibile cu sistemul modular. Instalarea trebuie realizata cu circuitul scos de sub tensiune, de personal calificat.
