Descriere

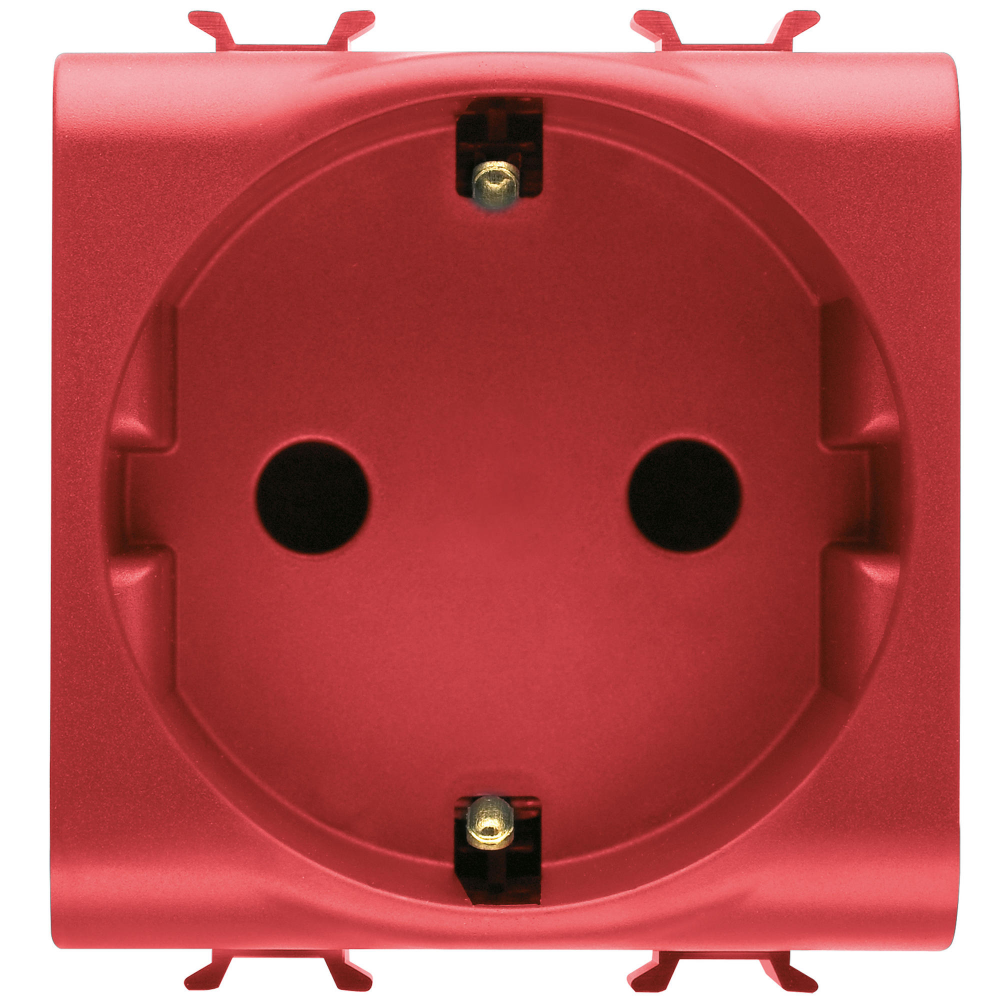

Priza Schuko modulara este destinata alimentarii consumatorilor in instalatii electrice interioare si marcarii vizuale a liniilor dedicate prin finisajul rosu. Ocupa 2 module si face parte din sistemul modular Chorus, permitand realizarea de configuratii alaturi de alte functii compatibile, suporturi si rame din aceeasi gama. Este o priza de standard german, cu configuratie 2P+E si protectie de contact prin obturatoare.

Caracteristicile electrice nominale sunt 16 A si 250 V c.a. Priza este compatibila cu fise prevazute cu pini de 4,8 mm si utilizeaza borne cu surub. Materialul carcasei este tehnopolimer. Conform datelor producatorului, produsul respecta standardele IEC 60884-1 si DIN VDE 0620-1, are rezistenta la tensiune de incercare de 2000 V la 50 Hz timp de 1 minut, rezistenta de izolatie mai mare de 5 MOhm, test cu bila la 125 grade C si test cu fir incandescent la 850 grade C.

Conectarea se realizeaza in bornele cu surub, cu respectarea schemei circuitului si a polaritatii instalatiei. Bornele accepta conductori rigizi de la 0,5 la 2 x 2,5 mm2 sau conductori flexibili de la 0,75 la 2 x 4 mm2. Pentru montaj, mecanismul se instaleaza in doza si se completeaza cu suportul si rama compatibile din sistemul modular, astfel incat priza sa fie fixata corect si finisajul final sa fie uniform.

Produsul trebuie utilizat exclusiv in instalatii de joasa tensiune realizate corespunzator, protejate la supracurent si prevazute cu conductor de protectie. Inainte de instalare sau interventii, circuitul trebuie deconectat de la alimentare si verificat fara tensiune. Montajul, strangerea bornelor si verificarea functionarii trebuie efectuate de personal calificat, cu respectarea normativelor locale si a instructiunilor de instalare.

Intrebari frecvente

Pentru ce tip de fisa este potrivita aceasta priza?

Este o priza de standard german, compatibila cu fise prevazute cu pini de 4,8 mm si contact de protectie.

Care sunt valorile electrice nominale?

Priza are configuratie 2P+E, curent nominal de 16 A si tensiune nominala de 250 V c.a.

Are protectie impotriva atingerii accidentale?

Da, produsul este prevazut cu obturatoare de protectie la contacte.

Ce conductori pot fi conectati la borne?

Bornele cu surub accepta conductori rigizi de la 0,5 la 2 x 2,5 mm2 si conductori flexibili de la 0,75 la 2 x 4 mm2.

Cu ce accesorii se monteaza?

Se monteaza in sistem modular, impreuna cu suport si rama compatibile din aceeasi gama de aparataj.
