Descriere

Cablul LIYCY 9x0.5 mm2 este destinat transmiterii semnalelor de control si comanda in instalatii interioare, unde este necesara protectia fata de interferente electromagnetice. Configuratia cu 9 conductoare permite conectarea mai multor circuite de semnalizare, comanda sau monitorizare in panouri de automatizare, echipamente electronice, sisteme de securitate, comunicatie interioara si aplicatii de control industrial. Constructia flexibila ajuta la pozarea in spatii restranse si la cablarea organizata a echipamentelor.

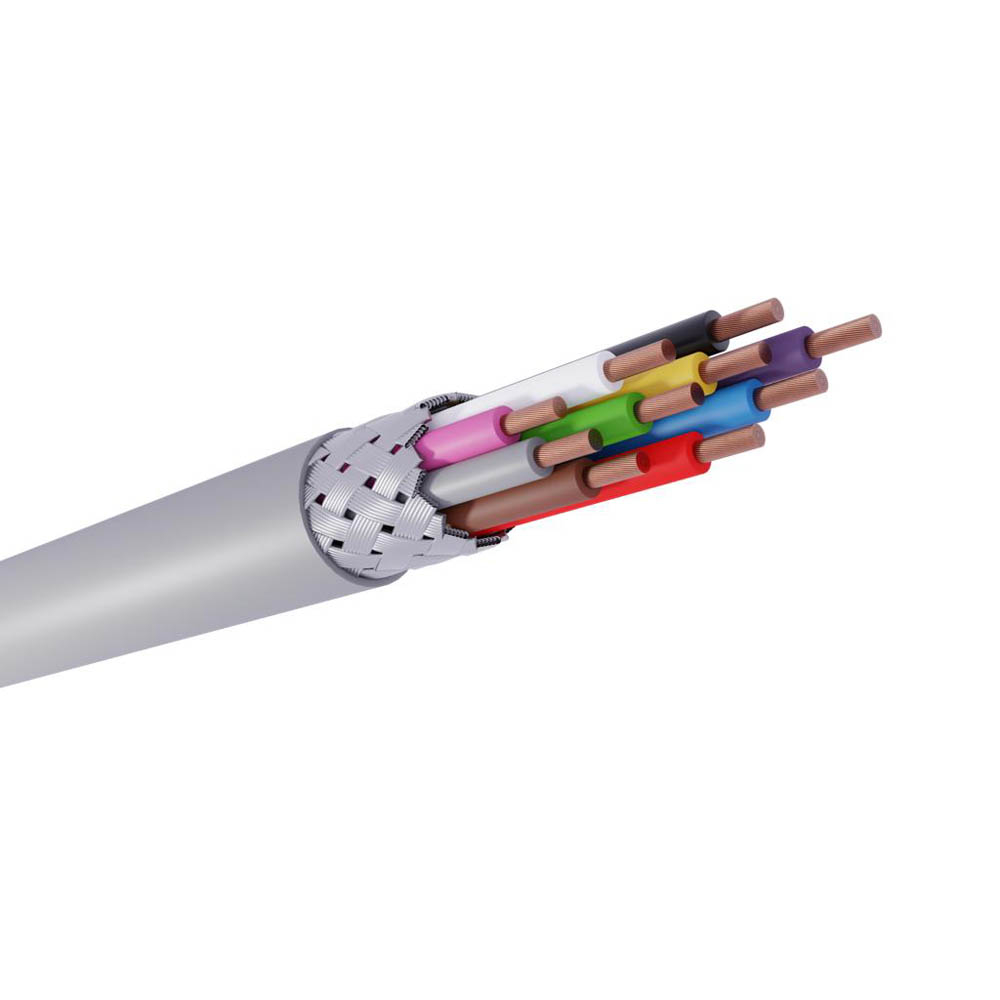

Cablul are 9 conductoare din cupru multifilar clasa 5, conform IEC 60228, fiecare cu sectiunea nominala de 0.5 mm2. Izolatia conductoarelor este din PVC, cu identificare color conform DIN 47100, iar mantaua exterioara este din PVC gri RAL 7001. Ansamblul include banda separatoare din poliester cu acoperire minima de 100% si ecran din tresa de cupru cositorit. Tensiunea maxima de lucru este de 300 V, tensiunea de test este de 1200 V, rezistenta maxima a conductorului este de 39 Ohm/km, iar rezistenta minima de izolatie este de 200 Mohm x km. Pentru configuratia 9x0.5 mm2, diametrul exterior aproximativ este 8.2 mm, iar masa aproximativa a cablului este 104 kg/km.

La montaj, cablul se pozeaza in trasee protejate, canale de cablu, tuburi, tablouri electrice sau dulapuri de automatizare, respectand raza minima de curbura de 7.5 x diametrul exterior pentru instalare fixa si 15 x diametrul exterior pentru aplicatii cu flexare. Ecranul trebuie tratat conform proiectului de instalatie si cerintelor de compatibilitate electromagnetica ale echipamentului. Pentru limitarea cuplajelor nedorite, traseul cablului de semnal se recomanda a fi separat de conductoarele de putere.

Intervalul de temperatura declarat este de la minus 30 grade C pana la plus 70 grade C pentru pozare fixa si de la 0 grade C pana la plus 50 grade C pentru utilizare cu flexare. Cablul este destinat utilizarii la interior si nu trebuie folosit ca solutie pentru alimentarea consumatorilor de putere sau in conditii care depasesc tensiunea, temperatura ori solicitarile mecanice admise. Respecta standardele TSE K 353 si DIN VDE 0812, are comportament la propagarea verticala a flacarii conform EN 60332-1-2, iar gama LIYCY este declarata cu clasa de reactie la foc Eca.

Intrebari frecvente

Pentru ce se utilizeaza cablul LIYCY 9x0.5 mm2?

Este utilizat pentru transmiterea semnalelor de comanda, control si monitorizare in automatizari, tablouri electrice, echipamente electronice, sisteme de securitate si instalatii de semnalizare interioare.

Ce rol are ecranul din cupru cositorit?

Ecranul sub forma de tresa reduce influenta interferentelor electromagnetice asupra circuitelor de semnal si contribuie la o transmisie mai stabila in apropierea echipamentelor electrice.

Care este tensiunea maxima de lucru?

Tensiunea maxima de lucru declarata este de 300 V, iar tensiunea de test pentru conductoarele de 0.5 mm2 este de 1200 V.

Poate fi montat in zone cu spatiu limitat?

Da. Conductoarele multifilare si constructia flexibila il recomanda pentru cablarea in tablouri, canale de cablu si alte spatii interioare restranse, cu respectarea razei minime de curbura.

Este potrivit pentru exterior?

Este destinat instalatiilor interioare. Pentru exterior sau expunere directa la radiatii UV, umiditate permanenta ori solicitari mecanice speciale, se va alege un cablu proiectat explicit pentru aceste conditii.
