Descriere

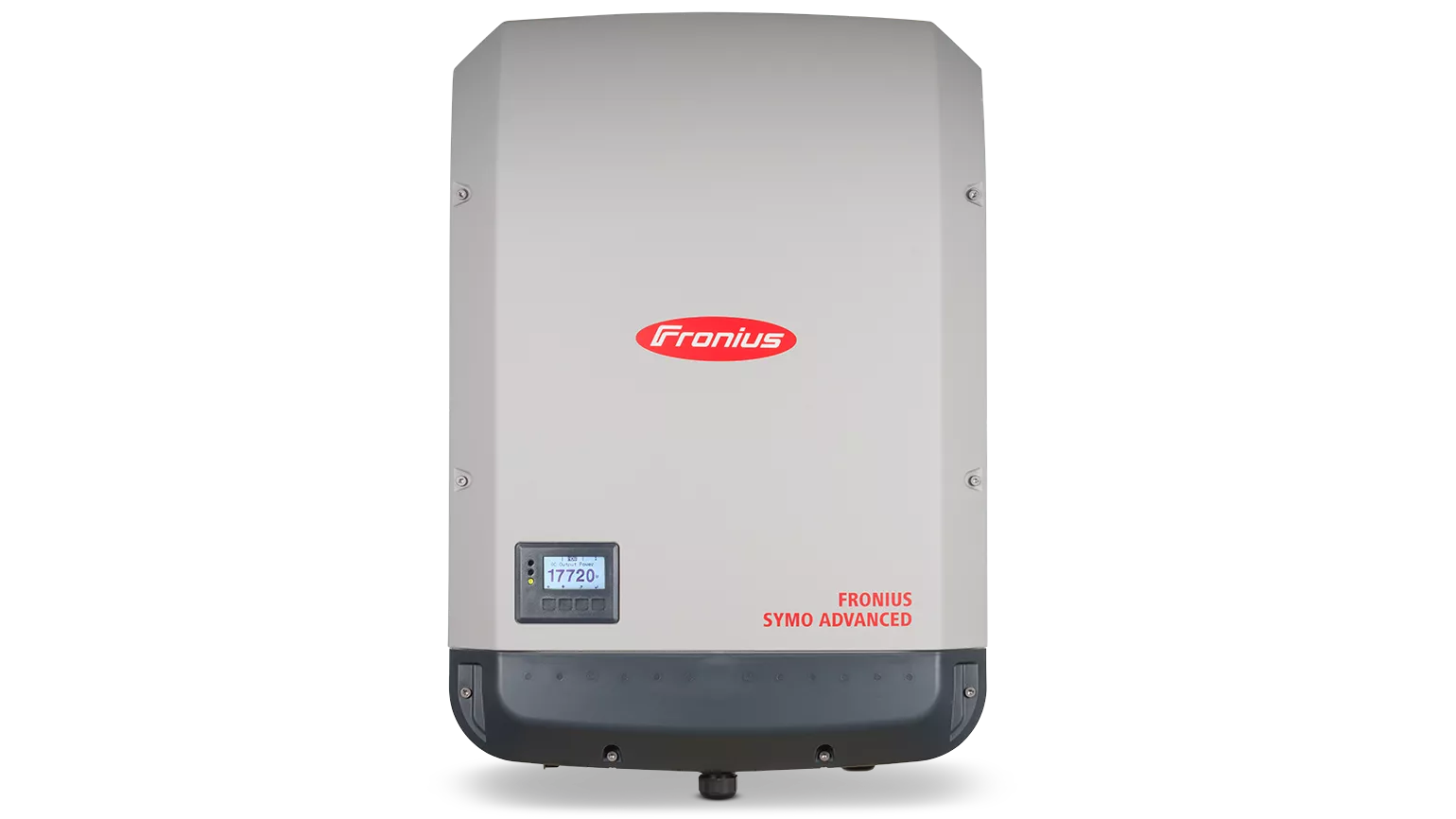

Acest invertor fotovoltaic trifazat este destinat instalatiilor conectate la retea, inclusiv proiectelor rezidentiale de putere mare si aplicatiilor comerciale. Puterea nominala AC de 12,5 kW, cele doua trackere MPP si conceptul SuperFlex Design permit configurarea flexibila a campurilor fotovoltaice cu orientari sau conditii de umbrire diferite. Dataloggerul si serverul web sunt integrate, pentru supravegherea productiei si integrarea in sisteme de management energetic.

Pe intrarea DC, echipamentul accepta tensiuni intre 200 si 1000 V DC, cu tensiune nominala de intrare de 600 V. Domeniul MPP este 320-800 V, iar domeniul MPP utilizabil este 200-800 V. Dispune de 2 trackere MPP, curenti maximi de intrare de 27,0 A si 16,5 A, 3+3 conexiuni DC si putere maxima recomandata a generatorului fotovoltaic de 18,8 kWpeak. La iesire livreaza 12,5 kW si 12,5 kVA in retele trifazate 3 NPE 400 230 V sau 380 220 V, la 50 sau 60 Hz. Randamentul maxim este de 97,8%, iar eficienta de urmarire MPP este peste 99,9%.

Montajul este permis atat la interior, cat si la exterior, cu respectarea pozitionarii, distantelor de ventilatie si conditiilor prevazute in documentatia de instalare. Carcasa are protectie IP66, dimensiuni de 510 x 725 x 225 mm si racire cu aer reglata. Conectarea se realizeaza prin borne cu surub: 6 borne DC plus si 6 borne DC minus, respectiv borne AC cu 5 poli, pentru conductori cu sectiuni intre 2,5 si 16 mm2. Pentru comunicatie sunt disponibile Wi-Fi, Ethernet LAN, USB, RS422, RS485 Modbus RTU SunSpec, Modbus TCP SunSpec si interfata API JSON.

Sunt integrate masurarea izolatiei DC, separatorul DC, protectia la polaritate inversa si protectia la arc electric AFCI Arc Guard. Echipamentul este proiectat pentru temperaturi ambientale intre -25 grade C si +60 grade C, umiditate relativa de 0-100% si altitudini de pana la 3400 m. Conectarea la reteaua publica, punerea in functiune si orice interventie asupra circuitelor AC sau DC trebuie efectuate exclusiv de personal electric calificat, dupa deconectarea corespunzatoare a surselor de tensiune.

Intrebari frecvente

Pentru ce tip de instalatie este potrivit acest invertor?

Este potrivit pentru sisteme fotovoltaice trifazate conectate la retea, utilizate in locuinte cu consum mare, cladiri comerciale, ateliere, ferme si alte proiecte cu putere instalata ridicata.

Cate trackere MPP are?

Are 2 trackere MPP, utile pentru configurarea a doua campuri de module cu orientari, inclinatii sau conditii de umbrire diferite.

Care este tensiunea DC maxima admisa?

Tensiunea maxima de intrare este de 1000 V DC. Domeniul de tensiune de intrare este 200-1000 V DC, iar domeniul MPP nominal este 320-800 V.

Poate fi montat la exterior?

Da. Protectia IP66 permite montajul la interior sau exterior, cu respectarea instructiunilor de pozitionare, ventilatie, cablare si protectie electrica.

Ce optiuni de monitorizare si comunicatie sunt disponibile?

Echipamentul include datalogger si server web, precum si Wi-Fi, Ethernet LAN, RS485 Modbus RTU SunSpec, Modbus TCP SunSpec, USB si RS422 pentru conectare, monitorizare si integrare energetica.
