Descriere

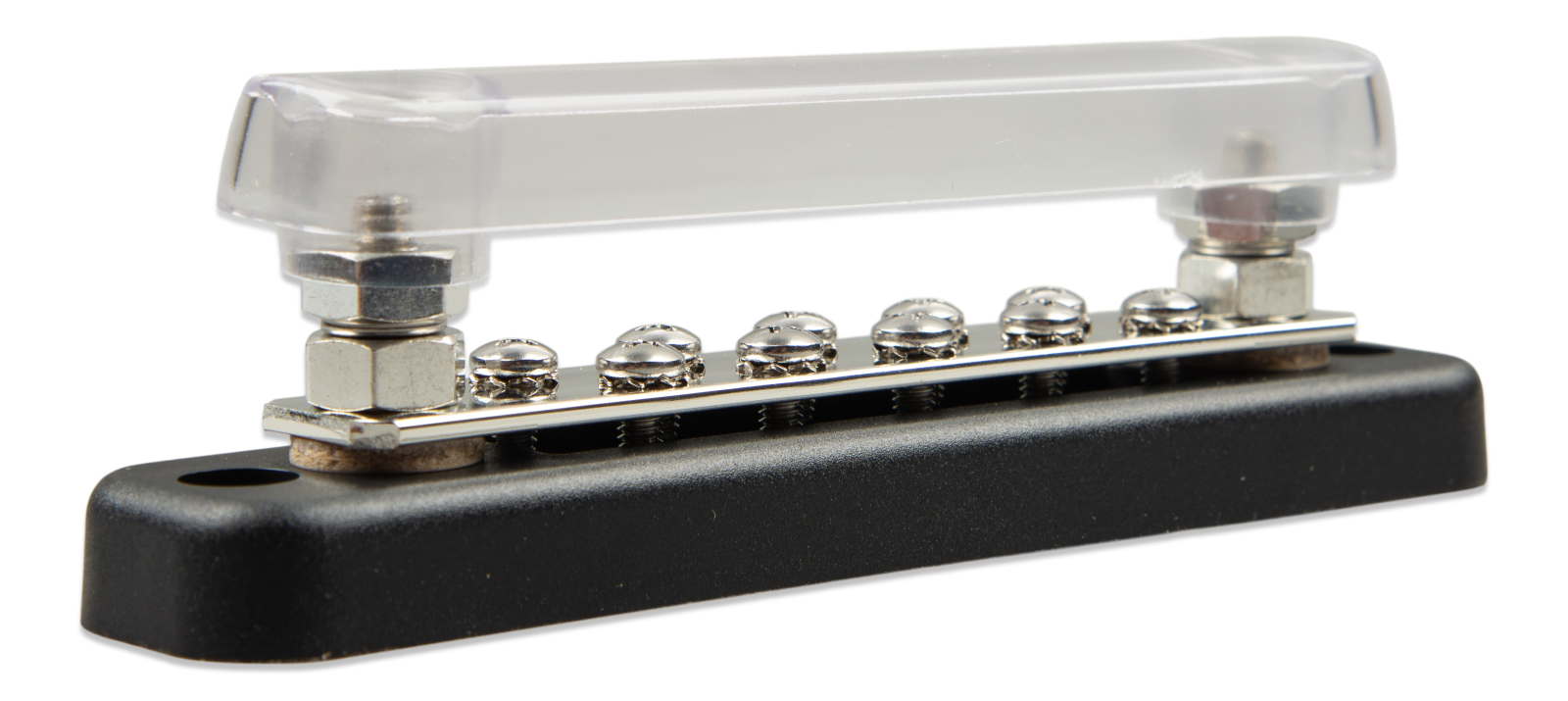

Aceasta bara de distributie este destinata organizarii conexiunilor de curent continuu cu intensitate ridicata intre baterii si echipamente DC. Configuratia 2P permite realizarea unei distributii ordonate pe doua bare separate, iar cele 10 suruburi de conexiune faciliteaza conectarea mai multor circuite intr-un tablou electric, sistem fotovoltaic cu baterii, aplicatie off grid, vehicul, ambarcatiune sau instalatie tehnica DC.

Produsul are un curent maxim admis de 150A si o tensiune maxima de 70 VDC. Cele doua borne principale au diametrul de 6,35 mm si inaltimea de 17 mm, fiind realizate din otel inoxidabil; piulitele hexagonale sunt din cupru cositorit. Suruburile de terminal sunt de tip 8-32, cu diametrul de 4,2 mm, din otel inoxidabil. Bara conductoare este fabricata din cupru cositorit, cu sectiunea de 2,4 x 19 mm. Dimensiunile totale, cu capac montat, sunt 45 x 152,4 x 32 mm, iar greutatea este de aproximativ 0,3 kg.

Montajul se realizeaza pe o suprafata plana, stabila, in interiorul unui tablou sau al unei incinte adecvate pentru echipamente DC. Conductoarele se conecteaza cu papuci terminali compatibili, iar bornele principale se strang la cuplul recomandat de 7 Nm. Dispunerea pe doua poli ajuta la separarea si ordonarea traseelor de cablu, reducand aglomerarea conexiunilor din instalatie.

Baza este realizata din ABS negru, cu clasificare UL 94 V-0, iar capacul detasabil transparent este din policarbonat cu clasificare UL 94 HB. Capacul trebuie montat dupa realizarea conexiunilor pentru a limita contactul accidental cu piesele conductoare. Dimensionarea cablurilor, sigurantelor, intrerupatoarelor si a protectiilor trebuie efectuata in functie de curentul real al circuitului, iar lucrarile se executa numai cu instalatia scoasa de sub tensiune.

Intrebari frecvente

Care este curentul maxim admis de aceasta bara de distributie?

Curentul maxim admis este de 150A.

Care este tensiunea maxima de utilizare?

Tensiunea maxima specificata este de 70 VDC.

Cate puncte de conectare are produsul?

Modelul are configuratie 2P si este prevazut cu 10 suruburi de terminal pentru conectarea circuitelor.

Este inclus un capac de protectie?

Da, produsul este livrat cu un capac transparent, detasabil, din policarbonat.

La ce cuplu se strang bornele principale?

Cuplul de strangere recomandat pentru bornele principale este de 7 Nm.
