Descriere

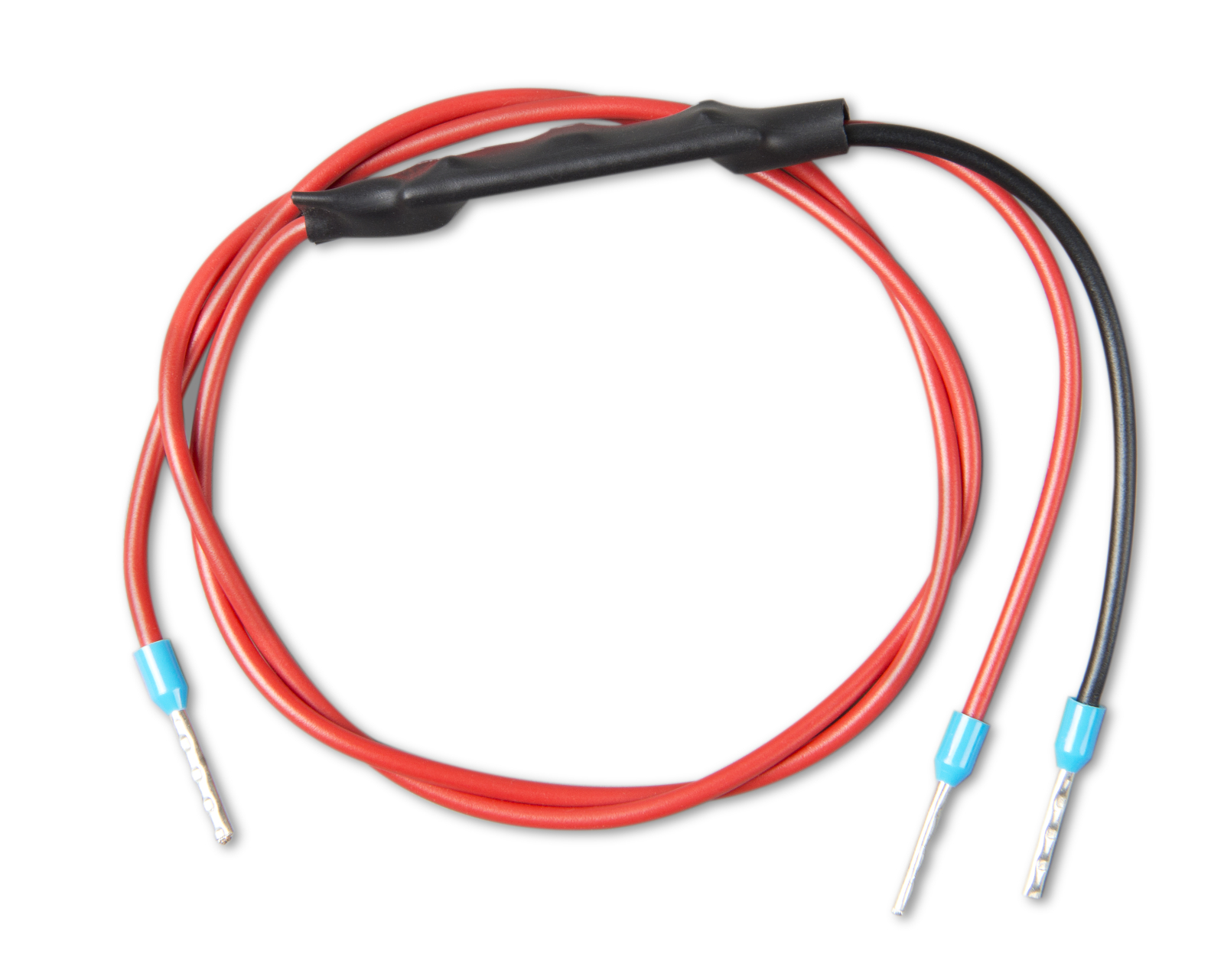

Cablul inversor pentru pornire oprire la distanta este un accesoriu de control destinat echipamentelor care necesita tragerea activa la nivel jos a terminalului remote pentru pornire, in timp ce sursa de comanda furnizeaza un semnal pozitiv atunci cand este necesara activarea. Acesta permite adaptarea corecta a semnalului dintre o iesire de control si intrarea remote on off a unui invertor sau a unui invertor incarcator compatibil.

Parametrii electrici declarati includ tensiune maxima de intrare de 70 V, tensiune maxima de iesire de 70 V, tensiune minima de intrare de aproximativ 6 V necesara pentru functia pull down si curent maxim de pull down de aproximativ 30 mA. Circuitul de pull down este protejat la scurtcircuit. Cablul este destinat semnalelor de comanda de joasa putere, nu transferului de energie pentru alimentarea sarcinilor.

Poate fi utilizat pentru conectarea iesirii de sarcina a unui regulator MPPT 75/15 sau MPPT 100/15 la terminalul remote on off al unui invertor care necesita comanda activa pull down. Documentatia indica utilizarea cu anumite modele Phoenix 12/180, 24/180, 12/350, 24/350 si 48/350, precum si cu invertoare Phoenix de la 3 kVA si echipamente Multi, MultiPlus si Quattro care necesita acest tip de semnal. De asemenea, poate face interfata intre iesirea Load Disconnect a unui BMS VE Bus si echipamentul controlat.

Montajul se realizeaza numai dupa identificarea corecta a polaritatii, a tipului de intrare remote si a schemei specifice echipamentului conectat. Invertorul trebuie alimentat direct din baterie atunci cand comanda provine de la iesirea de sarcina a unui regulator MPPT; cablul transmite exclusiv semnalul de control. Respectati limitele de tensiune si curent declarate, deconectati sursele inainte de cablare si verificati compatibilitatea terminalelor in documentatia echipamentelor din sistem.

Intrebari frecvente

La ce foloseste un cablu inversor pentru pornire oprire la distanta?

Acesta adapteaza un semnal de comanda pozitiv la o intrare remote on off care necesita un semnal activ pull down pentru pornire.

Poate alimenta invertorul prin iesirea de sarcina a regulatorului MPPT?

Nu. Invertorul trebuie alimentat direct de la baterie, iar cablul este folosit exclusiv pentru transmiterea si conversia semnalului de comanda remote.

Care sunt limitele electrice ale cablului?

Tensiunea maxima de intrare este 70 V, tensiunea maxima de iesire este 70 V, tensiunea minima necesara pentru pull down este aproximativ 6 V, iar curentul maxim de pull down este aproximativ 30 mA.

Este compatibil cu orice invertor?

Nu. Este necesara verificarea tipului de intrare remote on off. Cablul este destinat echipamentelor care necesita activare prin pull down, nu celor care necesita semnal pull up.

Este protejat circuitul de comanda?

Da. Functia de pull down este declarata ca fiind protejata la scurtcircuit.
