Descriere

Comutatorul automat de transfer VE 10 kVA este destinat selectarii automate a alimentarii dintre doua surse de curent alternativ si furnizarii sursei disponibile catre o singura iesire. Poate fi utilizat intre retea si generator, intre invertor si generator sau intre invertor si retea. Este o solutie potrivita pentru instalatii de backup, sisteme energetice autonome, aplicatii mobile, ambarcatiuni si tablouri de alimentare unde continuitatea selectarii sursei este importanta.

Echipamentul este proiectat pentru retele monofazate de 200-250 Vac, la frecventa nominala de 50-60 Hz. Curentul nominal este de 40 A pe intrarea 1, intrarea 2 si iesire, iar puterea maxima indicata pentru electromotoare, inclusiv aparate de aer conditionat, este de 8 kW. Consumul propriu este de 6 VA pe intrarea 1 si 0 VA pe intrarea 2. Timpul de transfer este de 10-20 ms la inchiderea contactelor si de 5-20 ms la deschiderea acestora. Intarzierea pe intrarea 1 este de aproximativ 10 secunde si poate fi reglata; contactul auxiliar are parametrii 200-240 Vac, 20 A, cos phi 1.

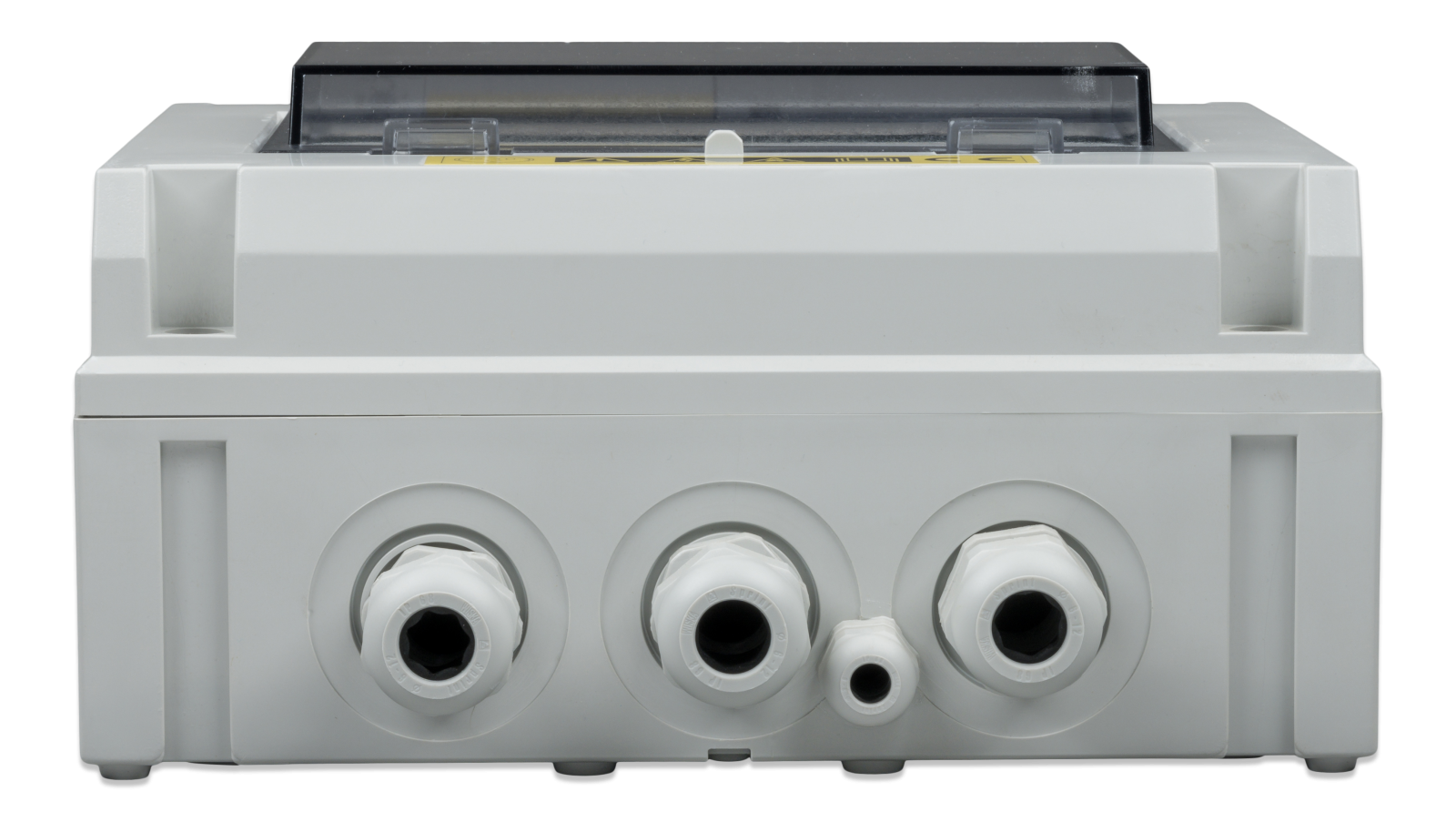

Montajul se realizeaza pe perete, folosind cele patru orificii din partea din spate a carcasei. Cablurile pentru cele doua surse AC, invertor sau invertor incarcator si consumatori se conecteaza conform schemei electrice de instalare. Sectiunea maxima admisa a conductorului este de 6 mm2, iar cablurile trebuie introduse prin presetupele furnizate. Pentru reducerea rezistentei de contact si evitarea incalzirii bornelor, conexiunile se strang la un cuplu nominal de 1,2 Nm.

Carcasa are grad de protectie IP54, culoare RAL 7035, dimensiuni de 175 x 215 x 120 mm si masa de 1,65 kg. Echipamentul se utilizeaza la temperaturi intre -5 grade C si +60 grade C, in umiditate de maximum 95%, fara condens. Sigurantele sau intreruptoarele automate miniaturale, protectia diferentiala externa si legarea la pamant trebuie dimensionate si instalate corespunzator instalatiei. Inainte de montaj sau interventii, toate sursele AC trebuie oprite sau deconectate.

Intrebari frecvente

La ce foloseste un comutator automat de transfer?

Comutatorul selecteaza automat una dintre cele doua surse AC conectate si transfera alimentarea disponibila catre iesire. Poate comuta, de exemplu, intre retea si generator sau intre invertor si retea.

Care este curentul nominal al acestui comutator de transfer?

Curentul nominal este de 40 A pentru fiecare dintre cele doua intrari si pentru iesire.

Este compatibil cu alimentare monofazata?

Da. Echipamentul este destinat retelelor monofazate cu tensiune nominala de 200-250 Vac si frecventa de 50-60 Hz.

Ce protectii externe sunt necesare la instalare?

Circuitul de intrare si iesire trebuie protejat cu sigurante sau intreruptoare automate adecvate sectiunii cablurilor. Protectia diferentiala externa si impamantarea trebuie integrate corespunzator in instalatie.

Poate fi montat in exterior?

Carcasa are protectie IP54, insa montajul trebuie realizat intr-un loc uscat si bine ventilat, ferit de condens si de expunerea necorespunzatoare la factorii de mediu.
