Descriere

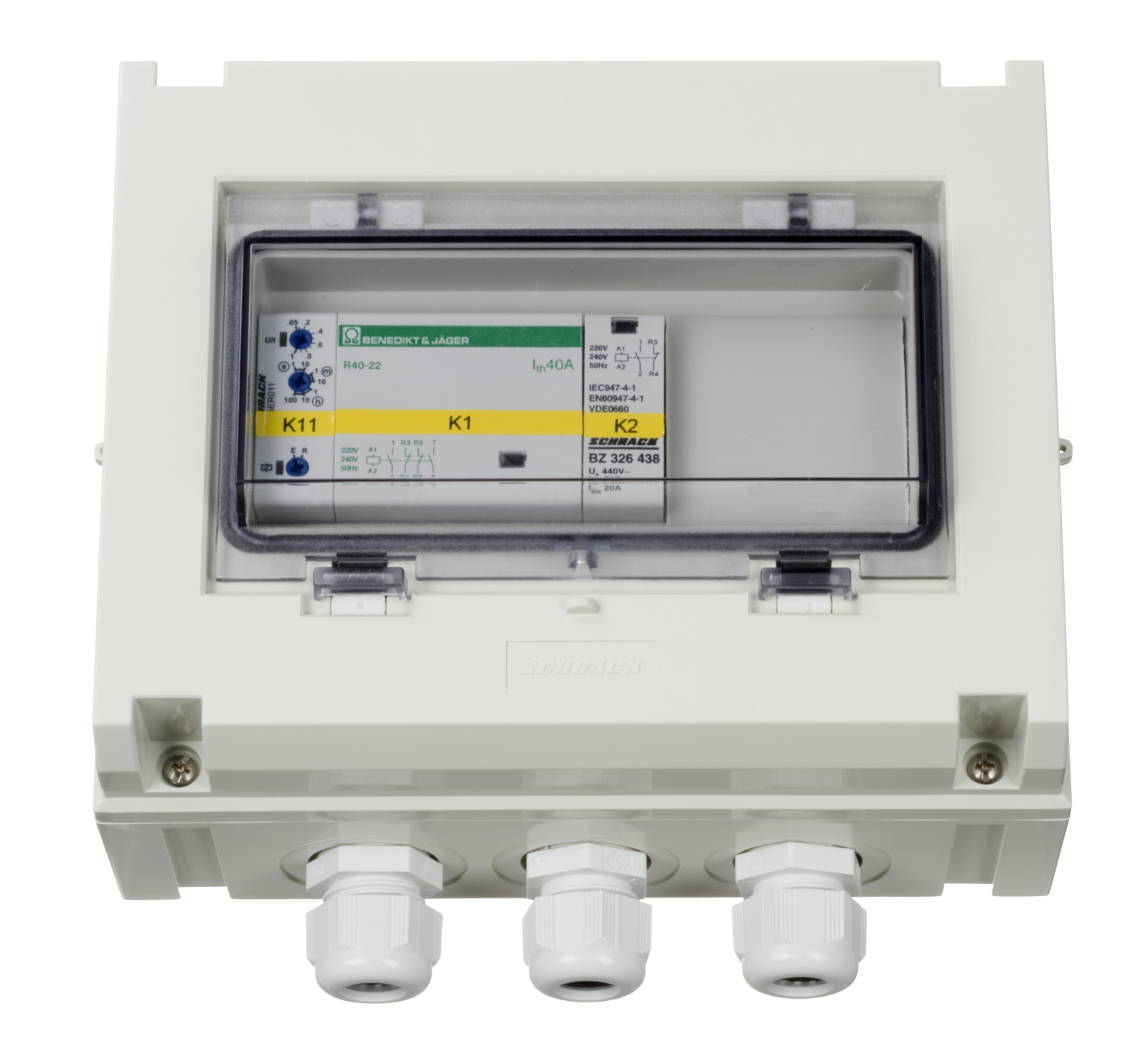

Comutatorul automat de transfer VE de 5 kVA este conceput pentru comutarea automata a alimentarii consumatorilor intre doua surse de curent alternativ. Poate fi utilizat intre reteaua de tarm sau un generator si un invertor, precum si intre un invertor si generator. Echipamentul are doua intrari AC si o iesire AC, transferand automat sursa disponibila catre consumatori. Este o solutie adecvata pentru sisteme energetice autonome, aplicatii mobile, ambarcatiuni si instalatii cu sursa de rezerva.

Modelul este destinat retelelor monofazate de 200-250 Vac, la frecventa de 50-60 Hz. Curentul nominal pentru intrarea 1, intrarea 2 si iesire este de 20 A. Timpul de transfer este de 10-20 ms la inchiderea contactelor si de 5-20 ms la deschiderea contactelor. Puterea maxima admisa pentru un electromotor, precum un aparat de aer conditionat, este de 1,3 kW. Consumul propriu este de 6 VA pe intrarea 1 si 0 VA pe intrarea 2, iar intarzierea de revenire pe intrarea 1 este de aproximativ 10 secunde si poate fi reglata.

Montajul se realizeaza pe perete, prin cele patru puncte de fixare de pe partea din spate a carcasei, intr-un spatiu uscat si bine ventilat. Cablurile de intrare, de la invertor si de iesire se conecteaza conform schemei electrice de instalare. Sectiunea maxima acceptata a conductorului este de 6 mm2, iar trecerile de cablu se realizeaza prin presetupele incluse. Pentru limitarea rezistentei de contact si evitarea supraincalzirii bornelor, conexiunile se strang la un cuplu nominal de 1,2 Nm.

Carcasa are grad de protectie IP54, culoare RAL 7035, dimensiuni de 175 x 215 x 120 mm si greutate de 1,85 kg. Protectiile MCB si RCD nu sunt incluse si trebuie selectate extern in functie de sectiunea cablurilor si configuratia instalatiei. Inainte de instalare sau interventii, toate sursele AC trebuie oprite sau deconectate. La comutarea intre surse exista o intrerupere scurta a alimentarii, astfel incat echipamentele electronice sensibile sau calculatoarele pot pierde date nesalvate.

Intrebari frecvente

La ce foloseste un comutator automat de transfer?

Selecteaza automat alimentarea consumatorilor din una dintre doua surse AC disponibile, de exemplu intre reteaua electrica sau generator si un invertor.

Ce tensiune si curent nominal suporta acest model?

Este destinat instalatiilor monofazate de 200-250 Vac, la 50-60 Hz, cu curent nominal de 20 A pe fiecare intrare si pe iesire.

Este inclusa protectia cu siguranta automata sau diferentiala?

Nu. Protectiile MCB si RCD trebuie prevazute extern, dimensionate corect pentru conductoarele si configuratia instalatiei.

Ce sectiune maxima de cablu poate fi conectata?

Sectiunea maxima a conductorului admisa este de 6 mm2. Conexiunile trebuie realizate conform schemei de cablare si stranse la cuplul recomandat.

Exista intrerupere la schimbarea sursei de alimentare?

Da. In timpul transferului exista o intrerupere scurta a alimentarii; echipamentele electronice sensibile pot pierde date nesalvate.
