Descriere

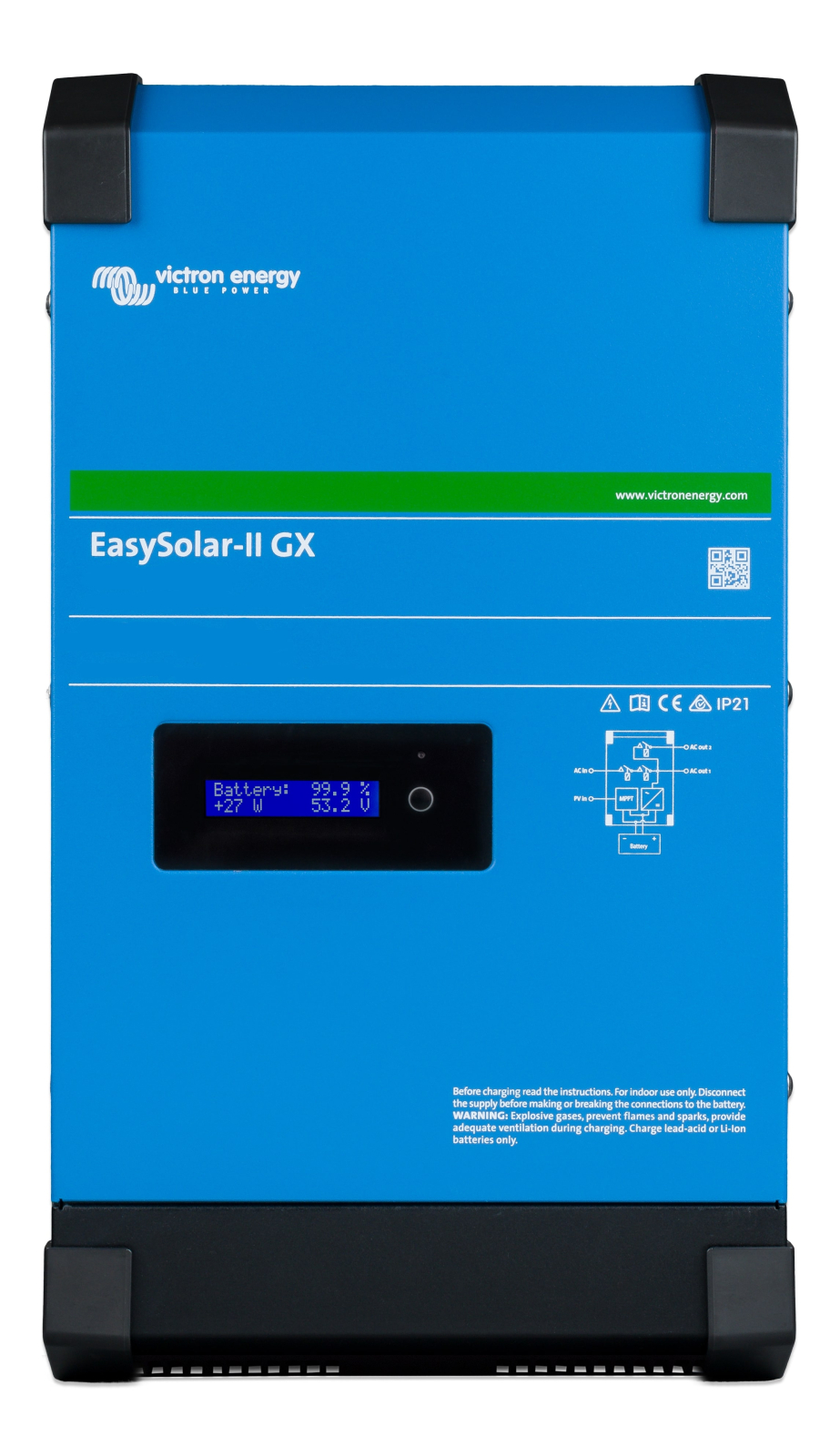

EasySolar II GX este o solutie compacta pentru sisteme fotovoltaice cu stocare, care reuneste intr-o singura carcasa un invertor incarcator, un controler solar SmartSolar MPPT si un dispozitiv GX pentru control si monitorizare. Este potrivit pentru aplicatii rezidentiale, sisteme de backup, instalatii autonome si proiecte de autoconsum, reducand numarul de echipamente separate si cablarea dintre componente. Afisajul integrat prezinta parametrii bateriei, invertorului si regulatorului solar, iar conectivitatea WiFi, Ethernet, USB, VE.Direct si BMS Can faciliteaza monitorizarea si integrarea in sistem.

Echipamentul functioneaza cu bancuri de baterii de 24 V, avand domeniul tensiunii de intrare DC de 19 pana la 33 V. In modul invertor furnizeaza 230 VAC cu toleranta de plus sau minus 2 procente si frecventa de 50 Hz cu toleranta de plus sau minus 0,1 procente. Puterea continua este de 3000 VA sau 2400 W la 25 grade C, puterea de varf ajunge la 5500 W, iar eficienta maxima este de 94 procente. Incarcatorul AC are curent maxim de incarcare a bateriei de 70 A, iar intrarea AC accepta 187 pana la 265 VAC la 45 pana la 65 Hz. Comutatorul de transfer, intrarea AC maxima si iesirea auxiliara sunt dimensionate la 32 A.

Controlerul solar integrat este de tip MPPT 250 70 si accepta o tensiune maxima in gol a campului fotovoltaic de 250 V. Curentul maxim de iesire al regulatorului este de 70 A, iar puterea fotovoltaica maxima recomandata pentru configuratia de 24 V este de 2000 W. Echipamentul include functiile PowerControl si PowerAssist pentru limitarea curentului preluat din reteaua AC sau generator si completarea automata a puterii disponibile din baterie atunci cand consumul depaseste sursa AC. Dispune de doua iesiri AC: iesirea principala pentru consumatori prioritari si o iesire auxiliara care se deconecteaza la functionarea exclusiv din baterie.

Montajul trebuie realizat pe o suprafata solida, intr-un spatiu uscat si bine ventilat, cu minimum 10 cm liberi in jurul carcasei pentru racire; montajul vertical este recomandat pentru ventilatie optima. Pentru configuratia de 24 V sunt recomandate baterii cu capacitatea de 200 pana la 800 Ah, siguranta DC de 300 A si conductoare de 50 mm2 pentru distante de pana la 5 m sau 95 mm2 pentru distante de 5 pana la 10 m, pentru fiecare conexiune pozitiva si negativa. Conexiunile bateriei se realizeaza pe bolturi M8, panourile fotovoltaice pe bolturi M6, iar conexiunile de 230 VAC se realizeaza pe borne cu surub.

Produsul contine tensiuni periculoase si trebuie instalat de personal calificat, cu respectarea normelor locale. Este necesara verificarea polaritatii bateriei si a panourilor cu aparatura de masura inaintea conectarii; inversarea polaritatii bateriei poate deteriora echipamentul. Fiind un echipament de clasa I destinat sistemelor TN, intrarile si iesirile AC trebuie legate permanent la impamantare. Intrarea AC trebuie protejata cu siguranta sau intreruptor automat de maximum 32 A, iar circuitele de iesire trebuie prevazute cu protectie diferentiala si protectie la supracurent dimensionate conform sarcinii.

Intrebari frecvente

Ce componente sunt integrate in aceasta unitate?

Integreaza un invertor incarcator, un controler de incarcare solar MPPT si un dispozitiv GX pentru afisare, control si monitorizare a sistemului.

Pentru ce tensiune de baterie este destinat echipamentul?

Este destinat sistemelor cu banc de baterii nominal de 24 V, cu domeniu de tensiune DC intre 19 si 33 V.

Care este puterea disponibila la iesirea invertorului?

Puterea continua este de 3000 VA sau 2400 W la 25 grade C, iar puterea de varf este de 5500 W. Iesirea este de 230 VAC la 50 Hz.

Ce camp fotovoltaic poate fi conectat?

Controlerul MPPT integrat accepta tensiune fotovoltaica in gol de pana la 250 V, are curent maxim de iesire de 70 A si permite o putere fotovoltaica maxima de 2000 W pentru configuratia de 24 V.

Poate functiona ca sursa de rezerva la intreruperea retelei?

Da. La caderea sursei AC, echipamentul poate deconecta reteaua si poate continua alimentarea consumatorilor conectati la iesirea principala din baterie, in limitele configuratiei si puterii disponibile.
