Descriere

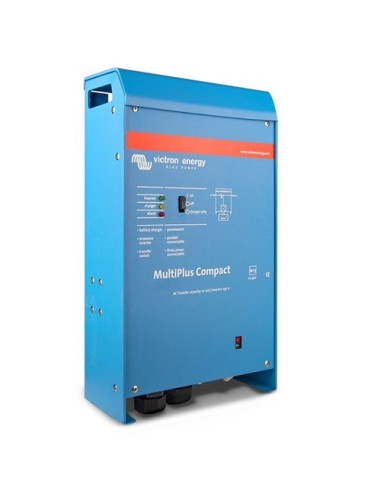

MultiPlus Compact este un inverter charger pentru sisteme cu baterii de 12V, care integreaza intr-o singura carcasa un invertor cu unda sinusoidala pura, un incarcator de baterii si un comutator automat de transfer AC. Este potrivit pentru alimentarea consumatorilor la 230V in aplicatii off grid, sisteme de rezerva, rulote, ambarcatiuni sau instalatii unde energia poate proveni alternativ din baterii, retea ori generator. In cazul intreruperii alimentarii AC, trecerea pe invertor se realizeaza in mai putin de 20 ms, pentru mentinerea functionarii echipamentelor sensibile.

Invertorul functioneaza cu alimentare DC de 12V, in plaja 9,5-17V DC, si furnizeaza 230V AC cu toleranta de plus minus 2 procente, la 50Hz cu toleranta de plus minus 0,1 procente. Puterea continua este de 1200VA, echivalentul a 1000W la 25 grade C, 900W la 40 grade C si 600W la 65 grade C, iar puterea de varf este de 2400W. Comutatorul de transfer este evaluat la 16A. Incarcatorul are curent maxim de 50A pentru bateria principala, cu tensiuni implicite de 14,4V pentru absorbtie, 13,8V pentru float si 13,2V pentru stocare. Carcasa din aluminiu are protectie IP21, dimensiuni de 375 x 214 x 110 mm si masa de 10 kg.

Conectarea la baterie se face respectand polaritatea si folosind conductori dimensionati pentru curentul sistemului. Aparatul este livrat cu cabluri de baterie de 1,5 m, iar pentru trasee de 1,5-5 m este recomandata o sectiune de 50 mm2 pentru acest model. Pentru intrarea si iesirea AC se utilizeaza conexiunile G ST18i, cu cablu trifilar flexibil de 2,5 mm2. Comunicatia VE.Bus permite configurarea sistemului, functionarea in paralel cu unitati identice si integrarea cu echipamente de control si monitorizare compatibile. Sunt disponibile releu programabil, control de la distanta si senzor de temperatura pentru incarcare compensata termic.

Montajul trebuie realizat intr-un spatiu uscat, ventilat, pe o suprafata rezistenta la caldura, lasand minimum 10 cm liberi in jurul aparatului pentru racire. Nu se monteaza direct deasupra bateriilor si nu se utilizeaza in medii cu risc de gaze sau pulberi explozive. Este un echipament din clasa de protectie I si necesita impamantare de protectie continua; circuitele DC si AC trebuie protejate cu sigurante sau intreruptoare adecvate. Sunt prevazute protectii la scurtcircuit pe iesire, suprasarcina, tensiune prea mare sau prea mica a bateriei, temperatura ridicata si tensiune de intrare necorespunzatoare.

Intrebari frecvente

Ce functie indeplineste acest inverter charger?

Combina un invertor cu unda sinusoidala pura de 12V la 230V, un incarcator adaptiv de baterii de 50A si un comutator automat de transfer AC de 16A.

Ce putere poate furniza la iesire?

Puterea continua este de 1200VA sau 1000W la 25 grade C, iar puterea de varf este de 2400W. Puterea disponibila scade la temperaturi ambientale ridicate.

Poate mentine alimentarea la caderea retelei sau a generatorului?

Da. La pierderea sursei AC, invertorul preia automat alimentarea consumatorilor in mai putin de 20 ms, daca bateria este conectata si are energie disponibila.

Ce sectiune de cablu este recomandata pentru legatura la bateria de 12V?

Pentru lungimi de cablu de la 1,5 la 5 m, documentatia indica o sectiune recomandata de 50 mm2 pentru acest model. Dimensionarea finala trebuie verificata in functie de lungime, protectii si configuratia instalatiei.

Este necesara impamantarea?

Da. Echipamentul este din clasa de protectie I si necesita impamantare de protectie continua la intrarea si sau iesirea AC ori la punctul de impamantare al carcasei, conform tipului de instalatie.
