Descriere

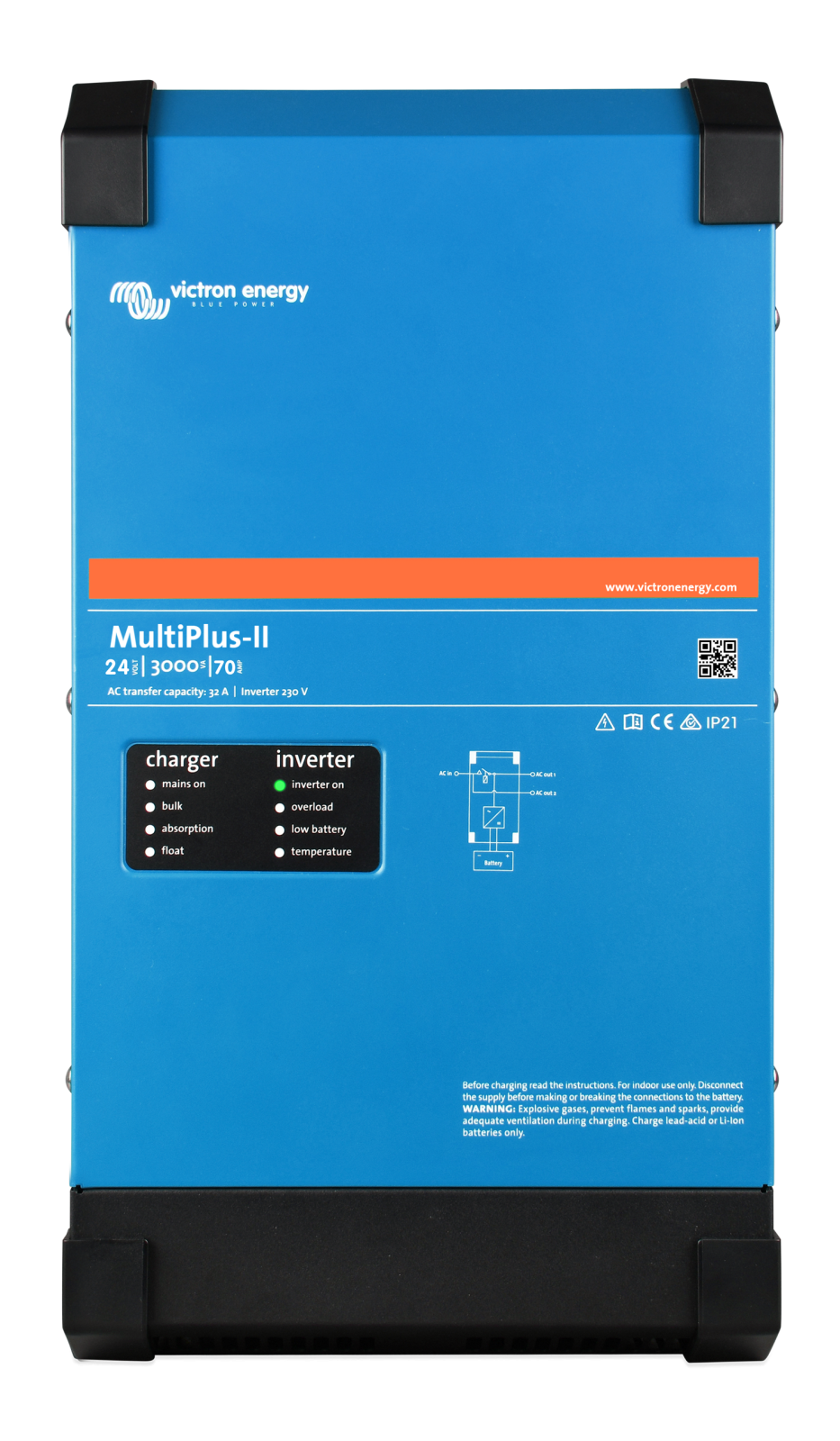

Acest inverter charger combina functia de invertor pentru alimentarea consumatorilor la 230V cu un incarcator de baterii pentru sisteme de 24V. Este o solutie potrivita pentru aplicatii off-grid, alimentare de rezerva, rulote, ambarcatiuni, vehicule speciale si sisteme de stocare a energiei. Functiile PowerControl si PowerAssist gestioneaza sursele AC limitate, reducand automat curentul de incarcare si suplimentand puterea disponibila cu energie din baterie atunci cand consumul creste. La intreruperea sursei AC, trecerea pe alimentarea din baterie se face rapid, pentru continuitatea alimentarii consumatorilor compatibili.

Functioneaza cu tensiune de intrare DC intre 19 si 33V si livreaza 230VAC plus minus 2 procente la 50Hz plus minus 0,1 procente. Puterea continua este de 3000VA, respectiv 2400W la 25 grade C, 2200W la 40 grade C si 1700W la 65 grade C; puterea de varf este de 5500W. Eficienta maxima declarata este de 94 procente. Intrarea AC accepta 187 pana la 265VAC la 45 pana la 65Hz, iar curentul maxim de transfer este de 32A. Incarcatorul integrat furnizeaza pana la 70A pentru bateria de serviciu, cu tensiuni implicite de absorbtie 28,8V, float 27,6V si stocare 26,4V.

Conectarea bateriei se realizeaza pe borne cu surub M8, iar conexiunile AC se efectueaza in terminale cu surub, pentru conductori de pana la 13 mm2. Echipamentul dispune de port VE.Bus pentru integrare in sistem, monitorizare la distanta si configuratii in paralel sau trifazate, doua porturi de comunicatie de uz general, releu programabil si posibilitatea utilizarii unui senzor extern de curent AC de 100A. Pentru instalare se asigura spatiu liber de ventilatie de minimum 100 mm in jurul carcasei si se utilizeaza protectiile, cablurile si sigurantele dimensionate conform proiectului si documentatiei tehnice.

Carcasa din otel are protectie IP22, fiind destinata montajului la interior, intr-un loc uscat si ventilat. Dimensiunile sunt 499 x 268 x 141 mm, iar masa este de 19 kg. Racirea este asistata de ventilator, iar domeniul de temperatura de functionare este intre minus 40 si plus 65 grade C, la umiditate relativa de maximum 95 procente fara condens si altitudine maxima de 2000 m. Sunt integrate protectii la scurtcircuit pe iesire, suprasarcina, tensiune prea mare sau prea mica a bateriei, supratemperatura, tensiune AC prezenta pe iesirea invertorului si ondulatie excesiva a tensiunii de intrare. Respecta standardele de siguranta EN 60335-1, EN 60335-2-29, IEC 62109-1 si IEC 62109-2.

Intrebari frecvente

Ce rol are acest inverter charger intr-un sistem de 24V?

Transforma energia din bateria de 24V in alimentare AC de 230V pentru consumatori si incarca bateria atunci cand exista o sursa AC disponibila, precum reteaua sau un generator.

Ce putere poate livra?

Puterea continua este de 3000VA, echivalentul a 2400W la 25 grade C. Poate furniza pana la 5500W pentru varfuri scurte de consum, in limitele conditiilor de functionare si ale bateriei conectate.

Ce curent de incarcare are?

Incarcatorul integrat poate incarca bateria de serviciu cu un curent de pana la 70A.

Poate fi utilizat cu un generator sau cu o alimentare AC limitata?

Da. Functiile PowerControl si PowerAssist limiteaza consumul preluat din sursa AC si pot suplimenta puterea cu energie din baterie atunci cand sarcina depaseste capacitatea sursei disponibile.

Este potrivit pentru montaj exterior?

Nu. Carcasa are grad de protectie IP22 si echipamentul trebuie montat la interior, intr-un spatiu uscat, protejat de condens si cu ventilatie corespunzatoare.
