Descriere

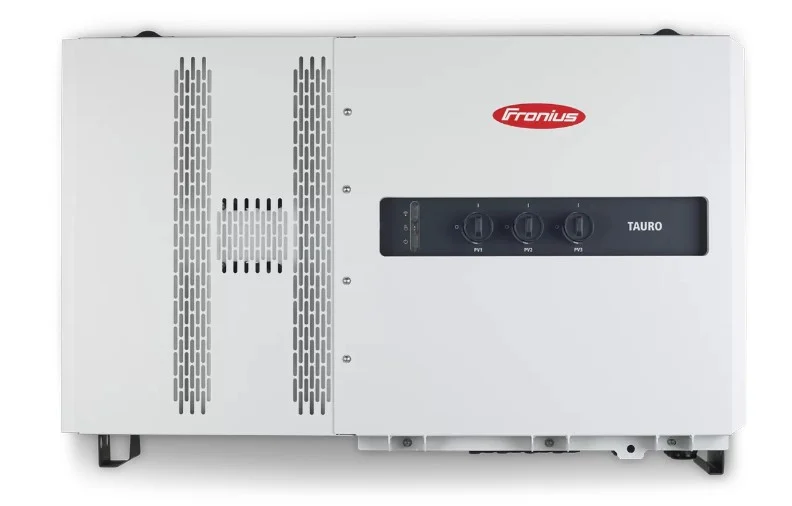

Acest invertor on-grid trifazat este proiectat pentru instalatii fotovoltaice comerciale si industriale, inclusiv proiecte montate pe acoperis cu configuratie centralizata. Varianta P este destinata conectarii campurilor fotovoltaice precombinate, prin intermediul unei cutii de combinare DC externe. Constructia fara transformator, racirea activa si sistemul cu perete dublu sunt concepute pentru functionare stabila in aplicatii de putere mare, la interior sau exterior.

Puterea nominala AC este de 50 kW, iar puterea aparenta maxima este de 50 kVA. Echipamentul are 3 trackere MPP, domeniu de tensiune DC intre 200 si 1000 V, tensiune de pornire de 200 V si interval MPP de 400 pana la 870 V. Puterea maxima admisa a generatorului fotovoltaic este de 75 kWp, distribuita cu pana la 25 kWp pe PV1, 25 kWp pe PV2 si 50 kWp pe PV3. Curentul DC maxim total este de 134 A, cu 36 A pe PV1, 36 A pe PV2 si 72 A pe PV3. Alimentarea in retea se realizeaza la 3 faze cu N si PE, pentru retele de 380/220 V sau 400/230 V, la 50 sau 60 Hz.

Pentru conectare, fiecare dintre cele 3 intrari PV dispune de cate o conexiune DC pentru cabluri precombinate. Cablurile DC pot avea sectiuni de 25 pana la 95 mm2, iar conexiunea AC accepta conductori din aluminiu sau cupru cu sectiuni intre 35 si 240 mm2, utilizand papuci de cablu sau cleme tip V. Integreaza intrerupator DC, masurare a izolatiei, unitate de monitorizare a curentului rezidual si protectie la supratensiune tip 1 plus 2; protectia tip 2 este optionala. Comunicarea este disponibila prin Ethernet LAN, WLAN, doua interfete RS485 Modbus RTU, Modbus TCP Sunspec, API JSON, intrari si iesiri digitale programabile, server web si datalogger integrate.

Montajul se poate realiza la interior sau exterior, pe perete ori pe suporti de podea compatibili. Carcasa are protectie IP65, clasa de protectie 1, dimensiuni de 1109 x 755 x 346,2 mm si masa de 98 kg. Functioneaza la temperaturi ambientale intre minus 40 si plus 65 grade C, la umiditate admisa de 0 pana la 100% si la altitudini de pana la 4000 m. Instalarea, dimensionarea cablurilor, protectiile externe si conectarea cutiei de combinare DC trebuie efectuate exclusiv de personal calificat, conform normelor locale. Stringurile precombinate trebuie protejate cu sigurante in cutia de combinare DC, iar tensiunea in gol a campului fotovoltaic nu trebuie sa depaseasca tensiunea maxima admisa a invertorului.

Intrebari frecvente

Pentru ce tip de proiecte este potrivit acest invertor?

Este destinat instalatiilor fotovoltaice on-grid comerciale si industriale, precum sisteme pentru hale, cladiri de birouri, ferme, depozite si acoperisuri cu putere instalata mare.

Care este puterea nominala de iesire?

Puterea nominala AC este de 50 kW, iar puterea aparenta maxima este de 50 kVA.

Cate trackere MPP are?

Are 3 trackere MPP, utile pentru gestionarea separata a campurilor fotovoltaice cu orientari sau conditii de functionare diferite.

Este necesara o cutie de combinare DC?

Da. Varianta P este destinata campurilor PV precombinate, iar stringurile trebuie combinate si protejate in cutia de combinare DC, conform reglementarilor aplicabile.

Poate fi montat la exterior?

Da. Echipamentul are grad de protectie IP65 si este indicat pentru montaj la interior sau exterior, in intervalul de temperatura si conditiile de instalare prevazute de producator.
