Descriere

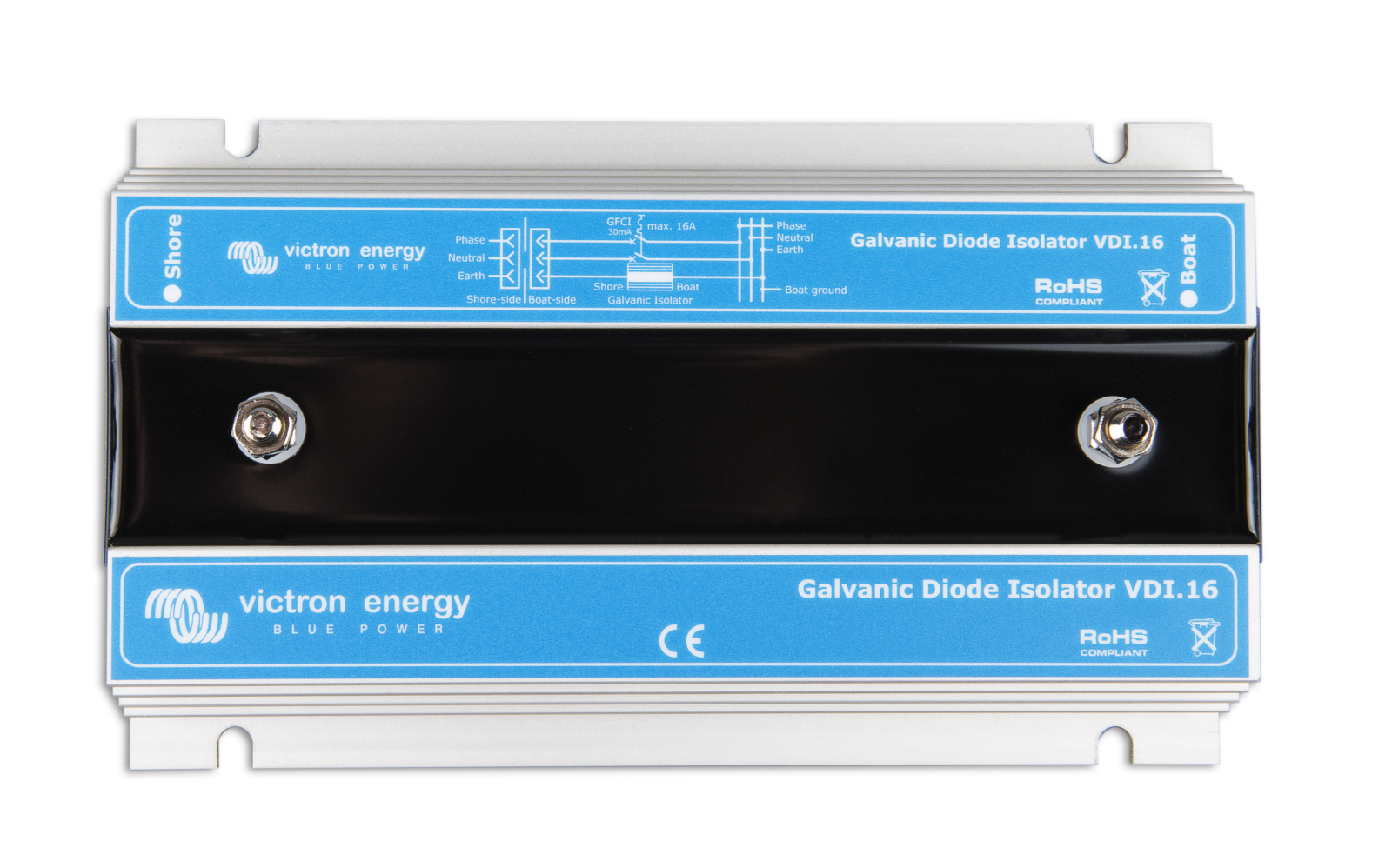

Izolatorul galvanic VDI-16 A este destinat instalatiilor electrice marine alimentate de la tarm, fiind montat imediat dupa conexiunea de 230 V a ambarcatiunii. Rolul sau este de a bloca curentii galvanici de joasa tensiune care pot circula prin conductorul de protectie si pot favoriza coroziunea electrolitica a corpului navei, elicei, arborelui sau altor elemente metalice aflate sub apa. Constructia interna utilizeaza doua diode conectate antiparalel, care incep sa conduca la aproximativ 1,4 V DC.

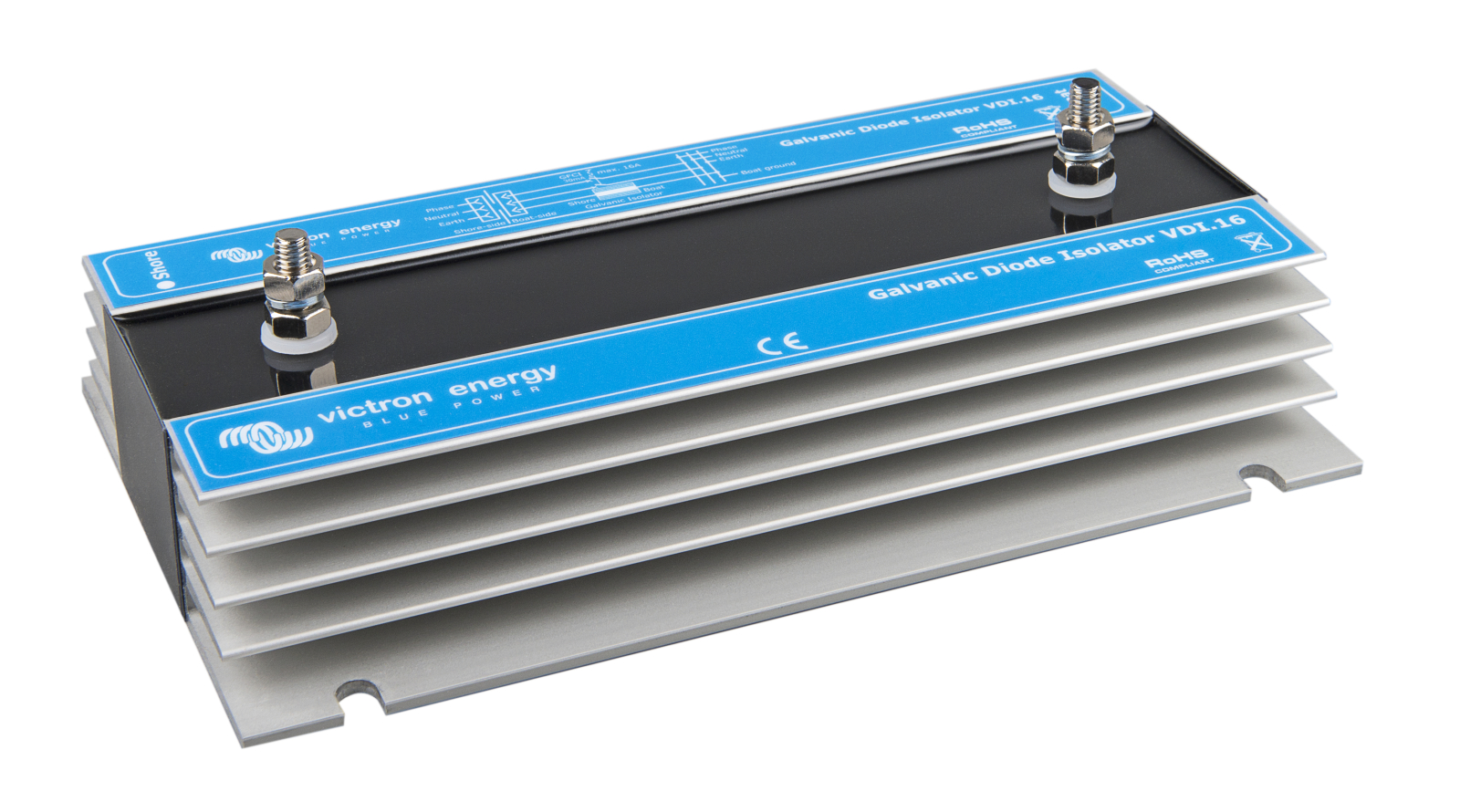

Echipamentul are curent maxim de 16 A si suporta un curent de varf de 1600 A timp de 20 ms. Este capsulat etans, are grad de protectie IP67, radiator si carcasa din aluminiu anodizat, doua borne de conectare M6 si masa de 1 kg. Dimensiunile exterioare sunt de 60 x 120 x 200 mm, ceea ce permite integrarea sa in tablouri sau spatii tehnice dedicate instalatiei electrice de bord. Produsul este declarat conform cu cerintele aplicabile privind compatibilitatea electromagnetica si restrictiile RoHS.

Montajul se realizeaza pe conductorul verde de protectie, intre alimentarea de la tarm si toate conexiunile de impamantare ale ambarcatiunii. Este important ca niciun conductor de protectie al instalatiei de bord sa nu ocoleasca izolatorul, deoarece acest lucru i-ar reduce eficienta. Se recomanda folosirea cablurilor dimensionate corespunzator curentului instalatiei si realizarea conexiunilor de catre personal calificat, conform schemei producatorului si normelor locale aplicabile.

Pentru racire eficienta, aparatul trebuie instalat vertical, cu latura lunga orientata pe verticala, intr-un spatiu bine ventilat. Se va pastra un spatiu liber de cel putin 10 cm in jurul unitatii si se va evita montajul in apropierea materialelor inflamabile, textilelor, componentelor sintetice sau substantelor chimice. In conditii normale, cresterea temperaturii radiatorului nu depaseste 20 grade C peste temperatura ambientala, insa unitatea se poate incalzi atunci cand conduce curent de defect spre pamant.

Intrebari frecvente

La ce foloseste un izolator galvanic?

Este utilizat pentru a limita curentii galvanici de joasa tensiune care pot ajunge prin conductorul de protectie al alimentarii de la tarm si pot accelera coroziunea electrolitica a metalelor subacvatice ale ambarcatiunii.

Unde se monteaza izolatorul galvanic?

Se monteaza pe conductorul de protectie verde, imediat dupa conexiunea de alimentare de la tarm si inainte de toate conexiunile de impamantare ale ambarcatiunii.

Ce conditii de montaj necesita?

Unitatea se instaleaza vertical, intr-un loc bine ventilat, cu minimum 10 cm spatiu liber in jur. Conexiunile trebuie realizate cu cabluri dimensionate corect si conform normelor locale de siguranta.

Este protejat pentru utilizare in medii marine?

Da. Carcasa este capsulata etans si are grad de protectie IP67, iar radiatorul este realizat din aluminiu anodizat.

Ce curent poate suporta?

Curentul maxim este de 16 A, iar curentul de varf admis este de 1600 A pentru 20 ms.
