Descriere

Izolatorul galvanic este destinat protectiei instalatiilor electrice de pe ambarcatiuni conectate la alimentarea de la mal. Acesta limiteaza curentii continuui de joasa tensiune care pot circula prin conductorul de protectie si care pot accelera coroziunea electrolitica a pieselor metalice aflate sub apa, precum corpul ambarcatiunii, elicea sau arborele. Este o solutie pasiva pentru instalatii marine cu alimentare AC de la cheu.

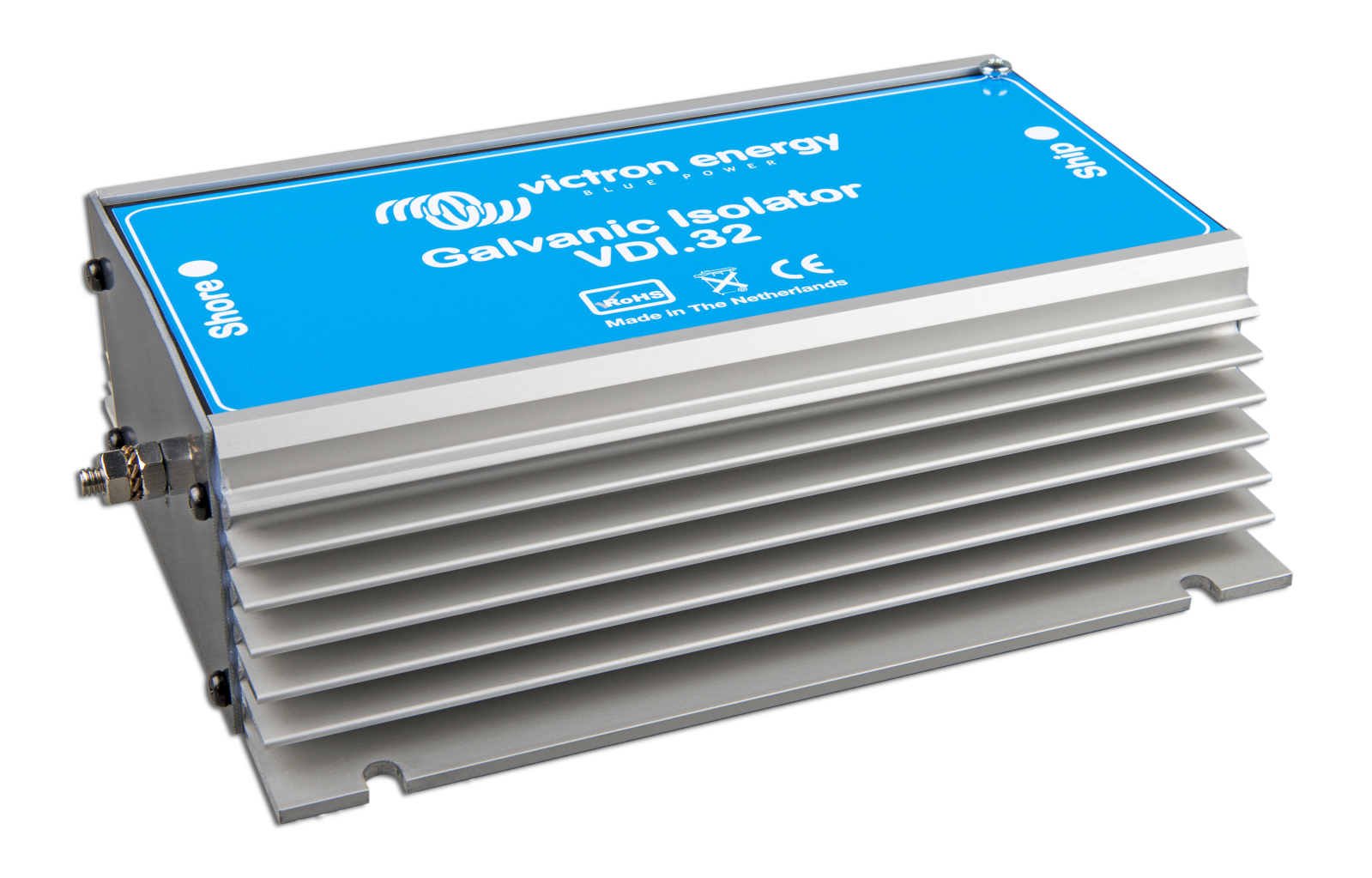

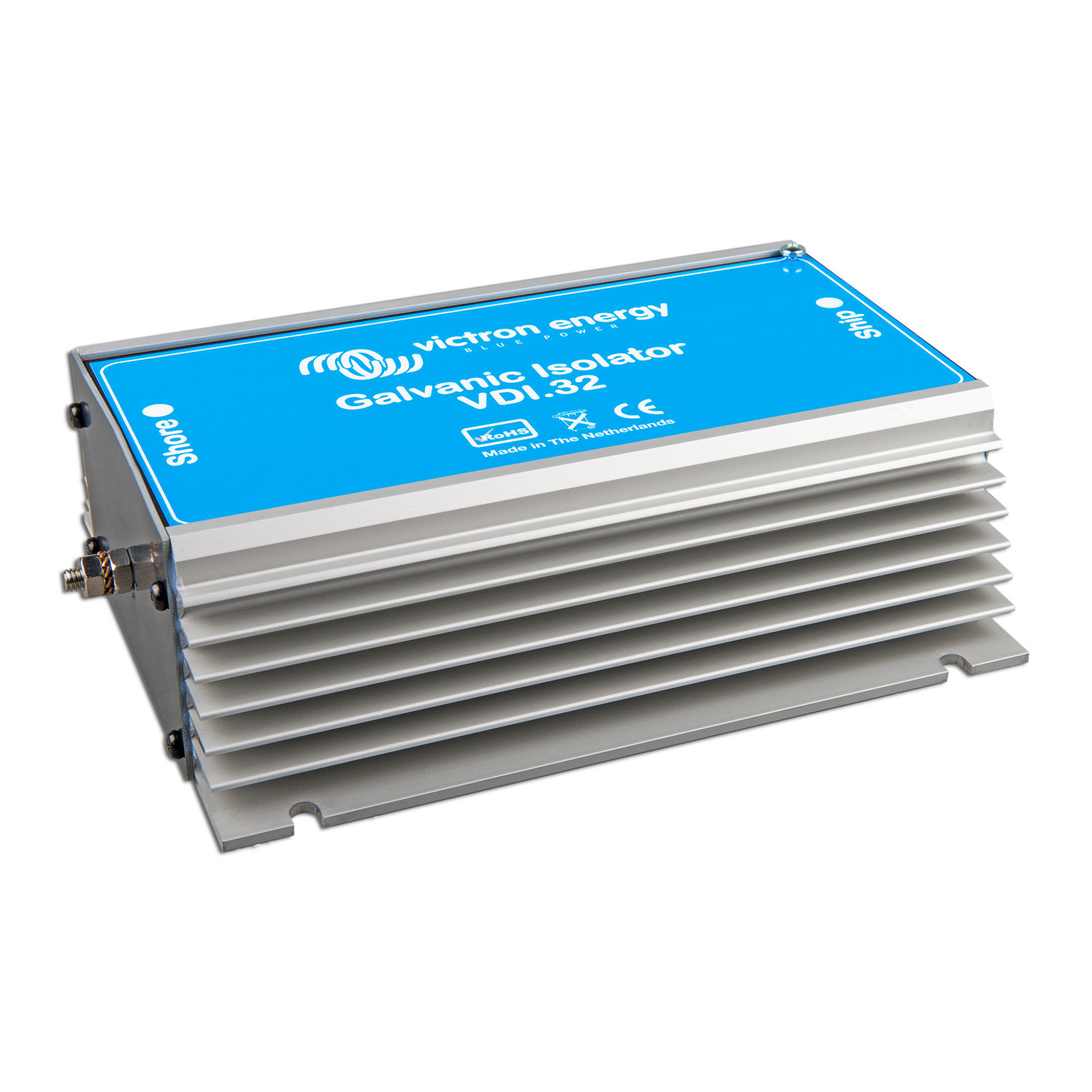

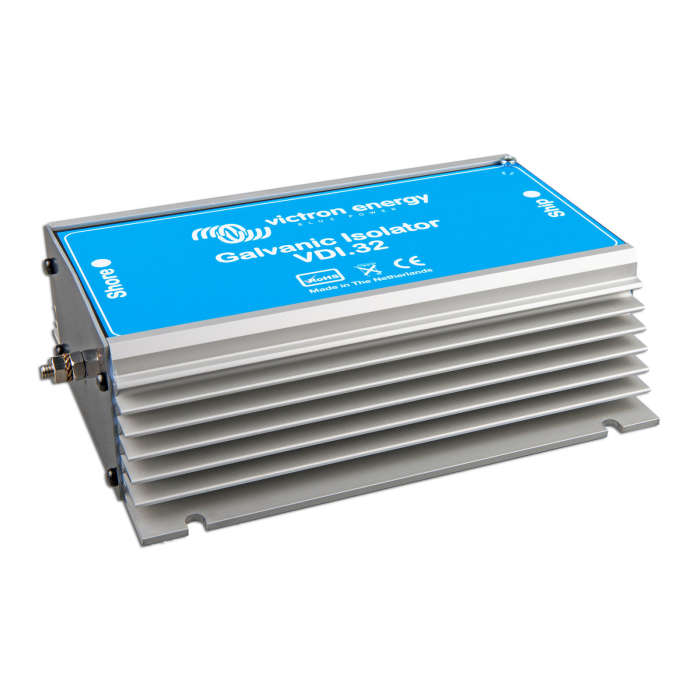

Echipamentul are curent maxim de 32 A si suporta un curent de varf de 3200 A timp de 20 ms. Foloseste doua diode conectate antiparalel, care permit conducerea in ambele sensuri numai dupa depasirea unui prag de aproximativ 1,4 VDC. Constructia este capsulata si etansa, cu grad de protectie IP67, radiator din aluminiu anodizat, conexiuni pe borne M6 si masa de aproximativ 2 kg. Produsul este declarat conform cu cerintele Directivei EMC 2014/30/EU si ale legislatiei RoHS.

Montajul se realizeaza imediat dupa conexiunea de 230 V a ambarcatiunii, pe conductorul verde de impamantare de protectie. Izolatorul trebuie pozitionat inaintea tuturor conexiunilor de impamantare catre ambarcatiune, astfel incat niciun traseu de protectie sa nu il ocoleasca. Se recomanda utilizarea cablurilor cu sectiune adecvata instalatiei si executarea conexiunilor conform schemei de cablare si reglementarilor locale aplicabile.

Pentru racire eficienta, aparatul se monteaza cu latura lunga pe verticala, intr-o zona bine ventilata, cu minimum 10 cm spatiu liber in jurul sau. Locul de instalare trebuie sa fie rezistent la caldura si ferit de substante chimice, materiale sintetice, textile sau alte materiale inflamabile. In conditii normale, cresterea temperaturii radiatorului nu depaseste 20 grade C, insa carcasa se poate incalzi atunci cand conduce curent de defect la pamant.

Intrebari frecvente

Care este rolul unui izolator galvanic?

Izolatorul galvanic reduce circulatia curentilor DC de joasa tensiune prin conductorul de protectie al alimentarii de la mal, contribuind la prevenirea coroziunii electrolitice a componentelor metalice submerse ale ambarcatiunii.

Unde se monteaza izolatorul galvanic?

Se monteaza imediat dupa intrarea de alimentare de 230 V, pe conductorul verde de impamantare de protectie si inaintea tuturor conexiunilor de impamantare catre ambarcatiune.

Poate fi montat in exterior sau in zone umede?

Constructia are grad de protectie IP67, insa instalarea trebuie realizata intr-un loc bine ventilat, rezistent la caldura si conform cerintelor electrice locale.

Ce curent maxim suporta?

Curentul maxim nominal este de 32 A, iar curentul de varf admis este de 3200 A pentru 20 ms.

Este necesara pastrarea protectiei diferentiale?

Da. Izolatorul nu inlocuieste protectiile instalatiei. La aparitia unei tensiuni de defect mai mari in circuitul AC, diodele permit trecerea curentului pentru ca dispozitivul de protectie diferentiala sa poata intrerupe circuitul.
