Descriere

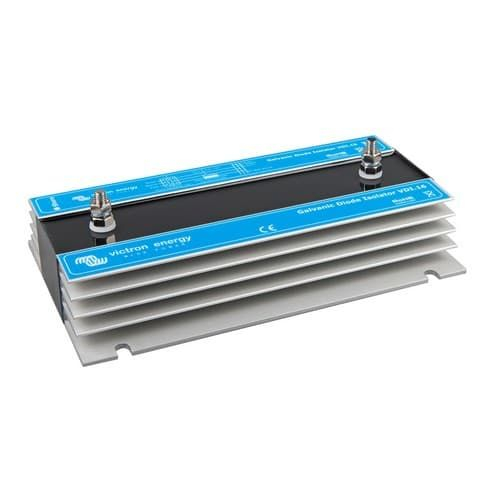

Izolatorul galvanic este destinat instalatiilor electrice marine care utilizeaza alimentare de la tarm. Rolul sau este de a limita coroziunea electrolitica produsa de curentii continui de joasa tensiune care pot patrunde prin conductorul de protectie. Este o solutie potrivita pentru protejarea elementelor metalice subacvatice ale ambarcatiunii, precum corpul navei, elicea sau arborele.

Functionarea se bazeaza pe doua diode conectate antiparalel. Aceasta configuratie permite trecerea curentului in ambele sensuri numai dupa depasirea pragului de conductie, indicat de producator la aproximativ 1,4 Vdc. Astfel, diferentele reduse de potential dintre metale sunt blocate, reducand circulatia curentilor galvanici nedoriti prin impamantarea de la tarm.

Montajul se realizeaza imediat dupa conexiunea de alimentare de la tarm a ambarcatiunii, pe conductorul verde de protectie. Izolatorul trebuie introdus inaintea tuturor conexiunilor de impamantare ale ambarcatiunii, astfel incat niciun traseu de masa sa nu il ocoleasca. Conectarea trebuie efectuata cu cabluri dimensionate corespunzator si conform schemei de instalare recomandate de producator.

In cazul unei tensiuni de defect mai mari in circuitul de curent alternativ, diodele permit circulatia curentului de defect pentru ca dispozitivul de protectie diferentiala sa poata decupla instalatia. Se recomanda montajul intr-o zona bine ventilata, pe verticala, intr-un mediu rezistent la caldura si fara materiale inflamabile, substante chimice, textile sau componente sintetice in apropiere. Instalarea si masurile de protectie trebuie realizate de personal calificat, in conformitate cu reglementarile locale aplicabile.

Intrebari frecvente

La ce foloseste un izolator galvanic pentru ambarcatiuni?

Este utilizat pentru a reduce coroziunea electrolitica provocata de curentii continui de joasa tensiune care pot circula prin conductorul de protectie atunci cand ambarcatiunea este conectata la alimentarea de la tarm.

Unde se monteaza izolatorul galvanic?

Se monteaza imediat dupa conexiunea de alimentare de la tarm, pe conductorul de protectie, inainte de toate conexiunile de impamantare ale ambarcatiunii.

Poate izolatorul galvanic sa afecteze protectia la defect?

Nu in utilizarea corecta. La o tensiune de defect mai mare in circuitul de curent alternativ, diodele permit trecerea curentului de defect astfel incat protectia diferentiala sa poata intrerupe circuitul.

Ce conditii sunt recomandate pentru montaj?

Produsul trebuie instalat vertical, intr-un spatiu bine ventilat si rezistent la caldura. Se pastreaza zona din jur libera pentru ventilatie si se evita apropierea de materiale inflamabile, textile, substante chimice sau componente sintetice.

Este necesara instalarea de catre un electrician calificat?

Da. Conectarea la instalatia de alimentare AC si la conductorul de protectie trebuie realizata de personal calificat, cu respectarea normelor locale si a instructiunilor producatorului.
