Descriere

Acest monitor de baterie este proiectat pentru supravegherea precisa a bancurilor de acumulatori din aplicatii de inalta tensiune. Masoara tensiunea si curentul bateriei, calculeaza starea de incarcare, capacitatea consumata in Ah si timpul estimat ramas pana la descarcare. De asemenea, retine date de istoric precum descarcarea maxima, descarcarea medie si numarul ciclurilor de incarcare si descarcare, oferind informatii utile pentru exploatarea si protejarea sistemului de stocare.

Domeniul de alimentare este 60-385 Vdc, iar capacitatea configurabila a bateriei este de 1-9999 Ah. Produsul este livrat cu sunt de 500 A/50 mV, iar consumul propriu cu iluminarea afisajului oprita este sub 4 mA. Rezolutia indicatiei este de 0,01 A pentru curent, 0,01 V pentru tensiune, 0,1 Ah pentru capacitatea masurata, 0,1% pentru starea de incarcare si 1 minut pentru timpul ramas. Precizia de masurare declarata este de plus minus 0,4% pentru curent si plus minus 0,3% pentru tensiune. Include port VE.Direct si un releu normal deschis de 60 V/1 A, a carui functie poate fi inversata.

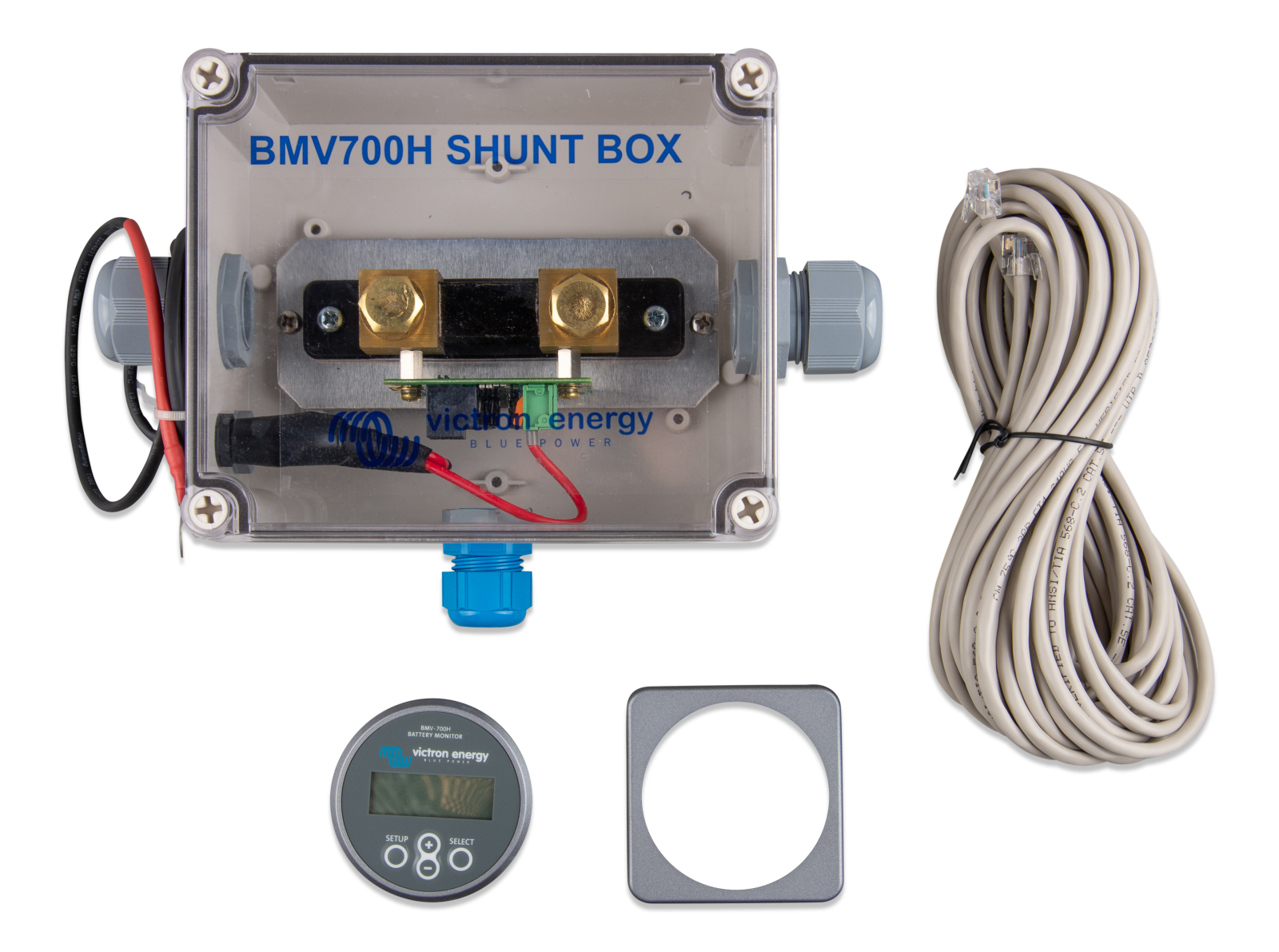

Unitatea de afisare se monteaza incastrat in panou; diametrul frontal este de 63 mm, rama patrata are 69 x 69 mm, iar corpul are diametrul de 52 mm si adancimea de 31 mm. Suntul este protejat intr-o carcasa dedicata pentru aplicatii de inalta tensiune si se fixeaza pe o suprafata rigida prin cele patru orificii de montaj. Pachetul include cablu UTP RJ12 de 10 m pentru legatura dintre sunt si afisaj, cablu pentru conexiunea la borna pozitiva cu siguranta de 1 A, rama patrata si elemente de fixare. Pentru masurare corecta, borna negativa a bateriei se conecteaza pe partea BATTERY a suntului, iar toate consumatoarele si sursele de incarcare DC se conecteaza pe partea LOAD.

Configurarea se face din butoanele afisajului sau prin aplicatia VictronConnect, utilizand optional un adaptor VE.Direct la USB ori un modul Bluetooth VE.Direct. Monitorul poate fi conectat si la un dispozitiv GX pentru supraveghere locala sau de la distanta. Este destinat sistemelor cu negativ impamantat, deoarece monitorul nu este izolat fata de sunt. Afisajul are protectie IP55, dar nu este destinat montajului exterior. Instalarea si interventiile la tensiuni DC ridicate trebuie realizate numai cu sistemul dezenergizat, echipament individual de protectie si scule izolate; produsul respecta EN 60335-1, EN 55014-1, EN 55014-2, ECE R10-4 si EN 50498.

Intrebari frecvente

Pentru ce tensiune de baterie este potrivit acest monitor?

Este proiectat pentru sisteme de baterii cu tensiunea de alimentare intre 60 si 385 Vdc.

Ce sunt este inclus?

Pachetul include un sunt de 500 A/50 mV, montat intr-o carcasa dedicata aplicatiilor de inalta tensiune.

Ce valori poate afisa monitorul?

Poate afisa tensiunea, curentul, capacitatea consumata in Ah, starea de incarcare, timpul estimat ramas si date de istoric ale bateriei.

Se poate conecta la aplicatie?

Da. Configurarea si monitorizarea prin VictronConnect sunt posibile printr-un adaptor VE.Direct la USB sau printr-un modul Bluetooth VE.Direct, ambele optionale.

Este potrivit pentru montaj exterior?

Nu. Desi unitatea de afisare are protectie IP55, producatorul precizeaza ca nu este destinata utilizarii la exterior.
