Descriere

Panoul indicator pentru baterie permite verificarea rapida, dintr-o privire, a starii de incarcare a unei baterii plumb acid de 12V. Este un accesoriu destinat incarcatoarelor Blue Smart si Blue Power IP65, potrivit pentru baterii cu electrolit lichid, GEL sau AGM. Indicatorii LED semnalizeaza nivelul aproximativ de incarcare: verde pentru 80-100%, portocaliu pentru 60-80%, rosu pentru 40-60%, iar lipsa iluminarii indica un nivel sub 40%, situatie in care bateria trebuie reincarcata prompt pentru limitarea riscului de sulfatare.

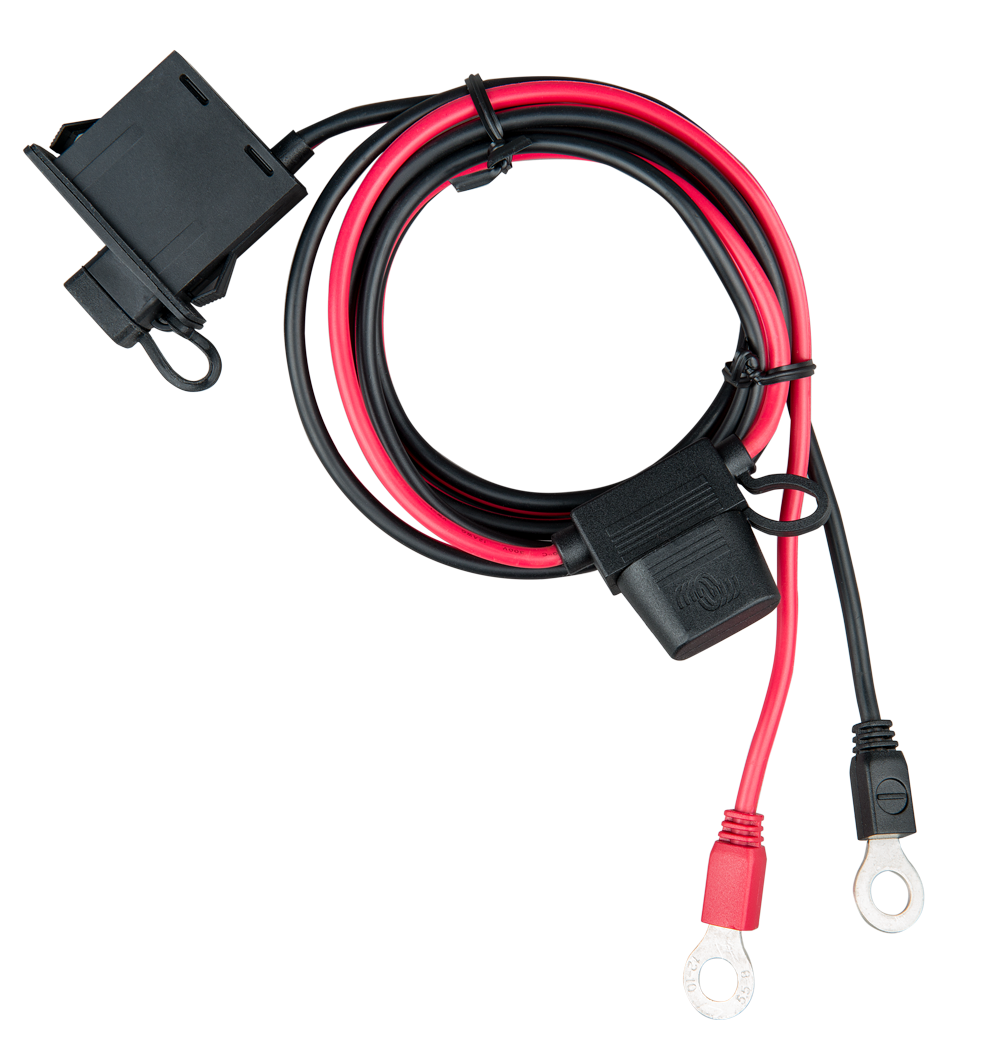

Produsul functioneaza in intervalul de tensiune 6-15 V si are un consum invers de numai 0,9 mA. Curentul maxim admis este de 30 A, iar protectia circuitului este asigurata de o siguranta ATO de 30 A inclusa pe cablu. Ansamblul este echipat cu conectori tip ochi M8 pentru racordarea la bornele bateriei, cablu cu lungimea de 1,5 m si sectiune de 3,3 mm2, echivalent AWG12. Dimensiunile panoului sunt de 45 x 26 x 50 mm, iar decupajul necesar pentru montaj este de 39 x 22 mm. Greutatea este de 0,17 kg, iar gradul de protectie al carcasei este IP65.

Montajul se realizeaza prin instalarea panoului intr-un decupaj de 39 x 22 mm si conectarea terminalelor M8 direct la bornele bateriei, cu respectarea polaritatii. Conectorul dedicat permite cuplarea rapida la un incarcator compatibil din gama Blue Smart sau Blue Power IP65. Pentru ca afisarea sa fie relevanta dupa descarcarea sau utilizarea bateriei, trebuie asteptate aproximativ 30 de minute pana cand tensiunea acesteia se stabilizeaza.

Panoul este destinat exclusiv bateriilor plumb acid de 12V, inclusiv variante flooded, GEL si AGM, si nu trebuie utilizat pentru baterii cu alta chimie. Siguranta ATO trebuie mentinuta in circuit, iar cablurile trebuie fixate astfel incat sa fie protejate impotriva frecarii, strivirii, temperaturilor excesive si scurtcircuitelor. Inainte de conectare sau interventie, deconectati bateria si respectati instructiunile de siguranta ale sistemului de incarcare si ale bateriei.

Intrebari frecvente

Pentru ce tip de baterii este potrivit panoul indicator?

Este potrivit numai pentru baterii plumb acid de 12V, inclusiv baterii cu electrolit lichid, GEL si AGM.

Ce semnifica LED-urile panoului?

LED-ul verde indica aproximativ 80-100% incarcare, portocaliu 60-80%, rosu 40-60%, iar lipsa iluminarii indica un nivel sub 40% si necesitatea reincarcarii imediate.

Ce dimensiune trebuie sa aiba decupajul de montaj?

Pentru instalarea panoului este necesar un decupaj de 39 x 22 mm.

Este inclusa protectia cu siguranta?

Da, ansamblul include o siguranta ATO de 30 A montata pe cablu.

Cat timp trebuie asteptat pentru o indicatie corecta dupa utilizarea bateriei?

Dupa utilizarea bateriei, este recomandata asteptarea a aproximativ 30 de minute pentru stabilizarea acesteia si afisarea corecta a starii.
