Descriere

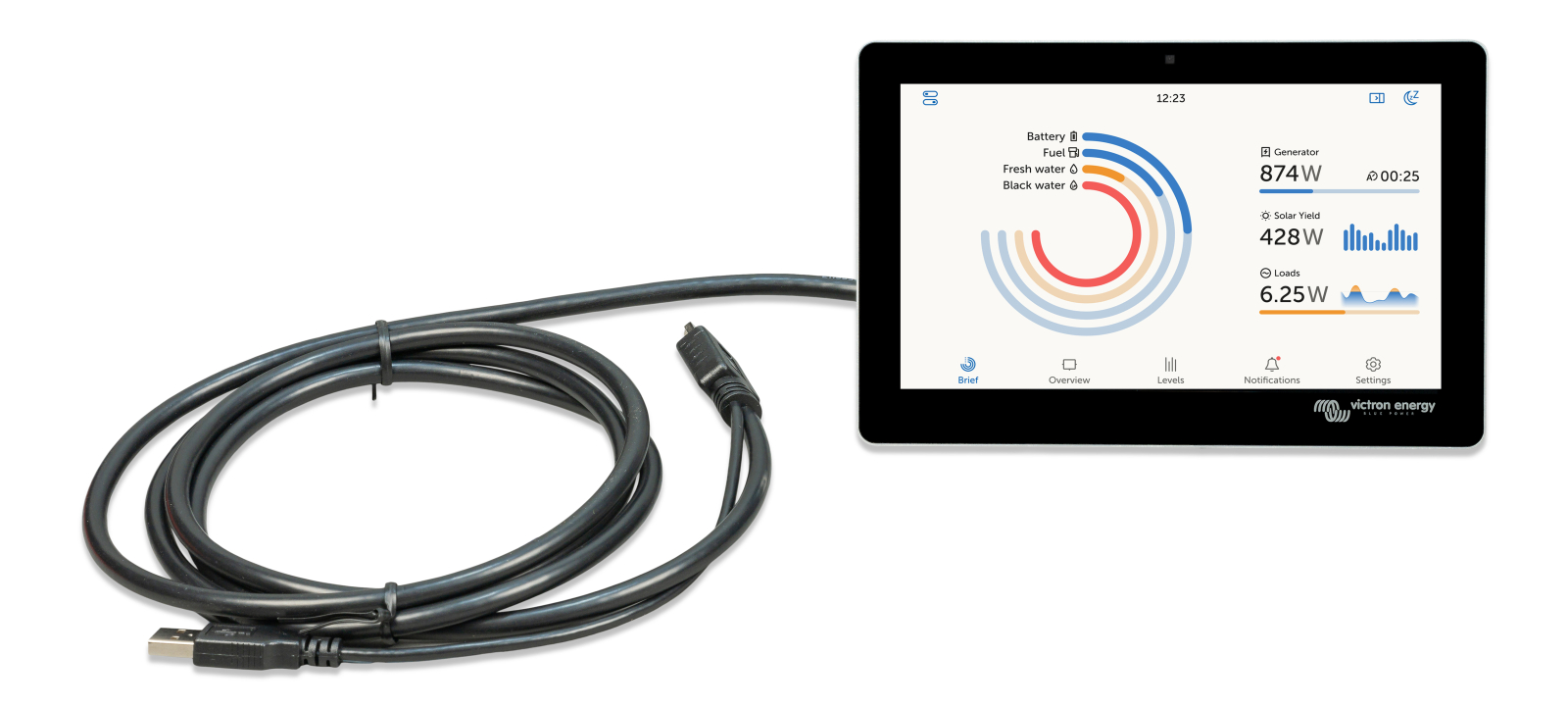

GX Touch 70 Flush este un panou de afisare tactil de 7 inch destinat monitorizarii locale a instalatiilor energetice gestionate printr-un centru de comunicare Cerbo GX sau Cerbo S GX. Ecranul ofera o interfata clara pentru vizualizarea rapida a parametrilor sistemului si pentru modificarea setarilor direct din tabloul electric, panoul de comanda, vehicul, ambarcatiune sau alta aplicatie stationara ori mobila. Varianta Flush este conceputa pentru integrare discreta, cu aspect incastrat in suprafata de montaj.

Ecranul are rezolutia de 1024 x 600 pixeli. Dimensiunile exterioare sunt de 120 x 184 x 13 mm, iar cablul de conectare are lungimea de 2 m. Gradul de protectie este IP65 atunci cand produsul este instalat cu garnitura de cauciuc inclusa, ceea ce il recomanda pentru panouri unde este necesara protectie impotriva prafului si a jeturilor de apa.

Conectarea la unitatea compatibila se realizeaza printr-un singur cablu, reducand numarul de conexiuni care trebuie trase pana la zona de afisare. Pentru montaj incastrat sunt incluse garnitura, bridele, elementele filetate si piulitele fluture. Panoul poate fi fixat cu garnitura pentru o instalare demontabila sau poate fi lipit pe suprafata suport cu adezivul preasamblat, in functie de accesul disponibil in partea din spate a panoului.

Pentru pastrarea nivelului de protectie si a unei fixari corecte, suprafata de montaj trebuie sa fie neteda si curata, iar garnitura trebuie pozitionata uniform. Elementele filetate si piulitele fluture se strang numai manual, fara fortare. Instalarea, cablarea si punerea in functiune trebuie efectuate cu sistemul oprit si in conformitate cu instructiunile echipamentului de monitorizare compatibil.

Intrebari frecvente

Cu ce echipamente este compatibil panoul tactil GX Touch 70 Flush?

Este destinat utilizarii impreuna cu un centru de comunicare Cerbo GX sau Cerbo S GX, pentru monitorizarea locala a sistemului si accesarea setarilor.

Ce rezolutie are ecranul?

Ecranul tactil are rezolutia de 1024 x 600 pixeli.

Ce dimensiuni are panoul?

Dimensiunile exterioare sunt de 120 x 184 x 13 mm.

Este protejat pentru montaj in zone cu umezeala?

Are protectie IP65 atunci cand este montat corect cu garnitura de cauciuc inclusa.

Cum se monteaza varianta Flush?

Poate fi montata incastrat cu garnitura, bride, elemente filetate si piulite fluture incluse sau poate fi lipita pe suprafata suport cu adezivul preasamblat.
