Descriere

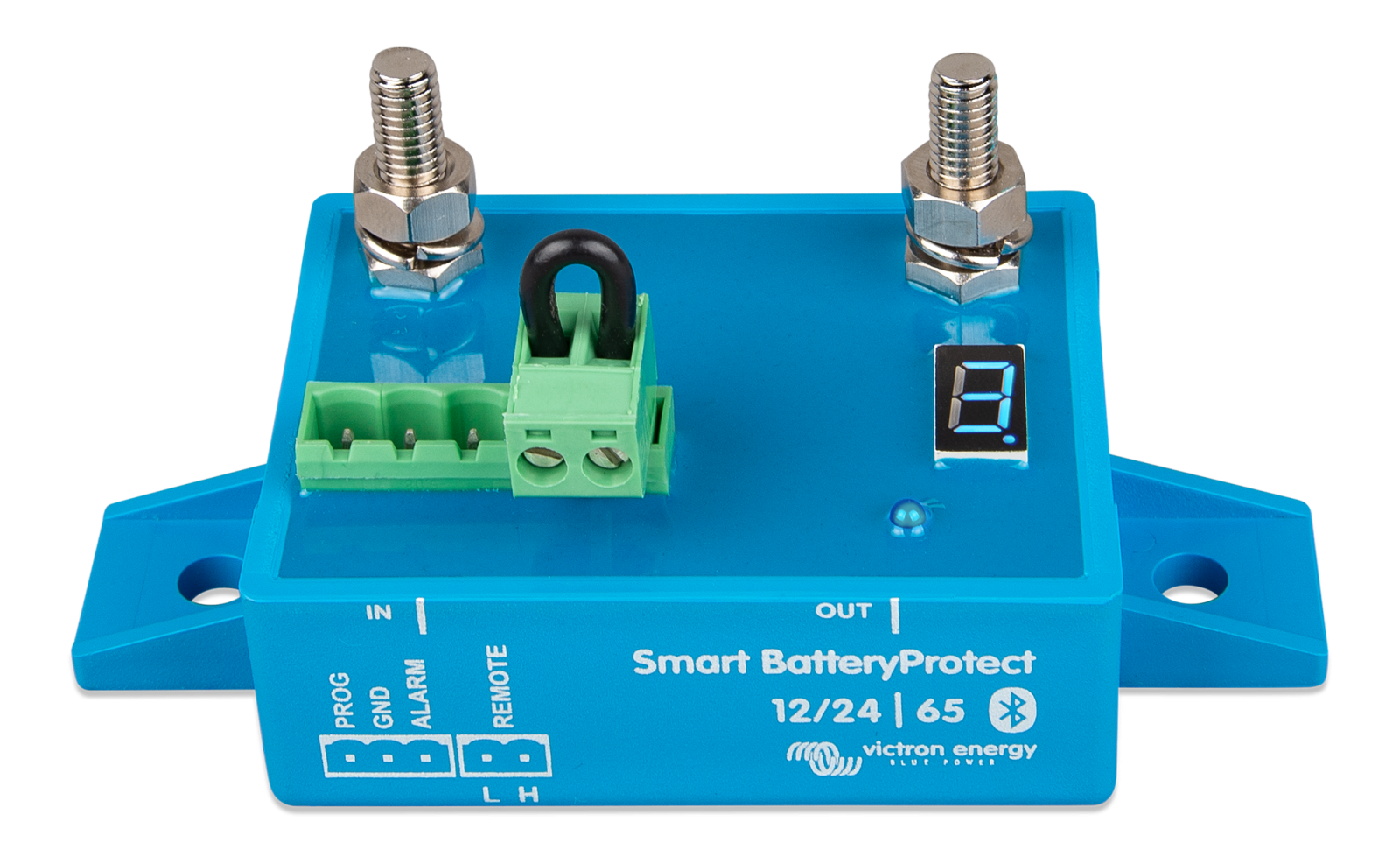

Protectia inteligenta pentru baterie este conceputa pentru instalatii DC de 12 V sau 24 V in care consumatorii trebuie deconectati automat inainte ca bateria sa fie descarcata excesiv. Poate fi folosita si ca intrerupator general al sistemului prin intrarea de comanda on off. Este potrivita pentru sisteme fotovoltaice cu stocare, rulote, autorulote, ambarcatiuni, aplicatii off grid si instalatii auxiliare cu baterii.

Echipamentul detecteaza automat tensiunea sistemului de 12 V sau 24 V si functioneaza in intervalul de 6 pana la 35 V. Curentul maxim continuu este de 65 A, iar curentul de varf ajunge la 250 A timp de 30 de secunde. Pragurile de deconectare si reconectare pot fi configurate prin Bluetooth din aplicatia dedicata sau pot fi selectate dintre noua setari prestabilite. Valorile implicite sunt 10,5 V respectiv 21 V pentru deconectare si 12 V respectiv 24 V pentru reconectare. Dispune de mod special pentru baterii Li-ion controlate de un BMS extern, iar electronica are protectie IP67; conexiunile sunt IP00. Modelul are borne M6, cuplu de strangere recomandat de 5 Nm, dimensiuni de 48 x 55 x 106 mm si masa de aproximativ 0,2 kg. Pentru acest model este disponibila omologare ECE R10/06.

Montajul se face intr-o zona bine ventilata, preferabil cat mai aproape de baterie. Respectati sensul obligatoriu al curentului de la borna IN spre borna OUT: bateria se conecteaza la IN atunci cand dispozitivul controleaza consumatori DC, iar un incarcator se conecteaza la IN atunci cand este utilizat pentru intreruperea circuitului de incarcare. Intrarea Remote permite conectarea unei comenzi externe on off, iar iesirea de alarma poate actiona un LED, un buzzer sau un releu, cu sarcina maxima de 50 mA. Iesirea de alarma este protejata la scurtcircuit.

Protectia la subtensiune activeaza alarma dupa 12 secunde si deconecteaza consumatorul dupa 90 de secunde daca tensiunea ramane sub pragul configurat; reconectarea are o intarziere de 30 de secunde. La supratensiune, circuitul este deconectat automat pentru protectia consumatorilor sensibili. Dispozitivul este unidirectional si nu trebuie folosit pentru curent invers sau pentru incarcare intre baterii. Nu conectati direct intrari DC de invertoare ori invertoare incarcatoare prin acest echipament, deoarece curentul invers poate produce deteriorarea aparatului; pentru acestea se utilizeaza comanda prin portul remote al invertorului.

Intrebari frecvente

Pentru ce tip de sisteme poate fi utilizata protectia inteligenta pentru baterie?

Este destinata sistemelor DC de 12 V si 24 V cu baterii, unde este necesara deconectarea automata a consumatorilor neesentiali la tensiune joasa. Poate fi folosita in sisteme fotovoltaice cu stocare, aplicatii off grid, rulote, autorulote si ambarcatiuni.

Care este curentul maxim admis?

Curentul maxim continuu este de 65 A, iar curentul de varf este de 250 A timp de pana la 30 de secunde.

Se pot configura pragurile de deconectare ale bateriei?

Da. Pragurile de deconectare si reconectare pot fi configurate prin Bluetooth din aplicatia dedicata sau prin selectarea uneia dintre cele noua setari prestabilite.

Este compatibila cu baterii Li-ion?

Da, include un mod dedicat bateriilor Li-ion atunci cand sistemul foloseste un BMS extern cu iesire pentru deconectarea sarcinii sau a incarcarii.

Poate fi conectat un invertor direct prin protectia de baterie?

Nu. Intrarea DC a unui invertor sau a unui invertor incarcator nu trebuie conectata direct prin acest dispozitiv, deoarece curentul invers poate deteriora echipamentul. Pentru control se foloseste portul remote al invertorului.
