Descriere

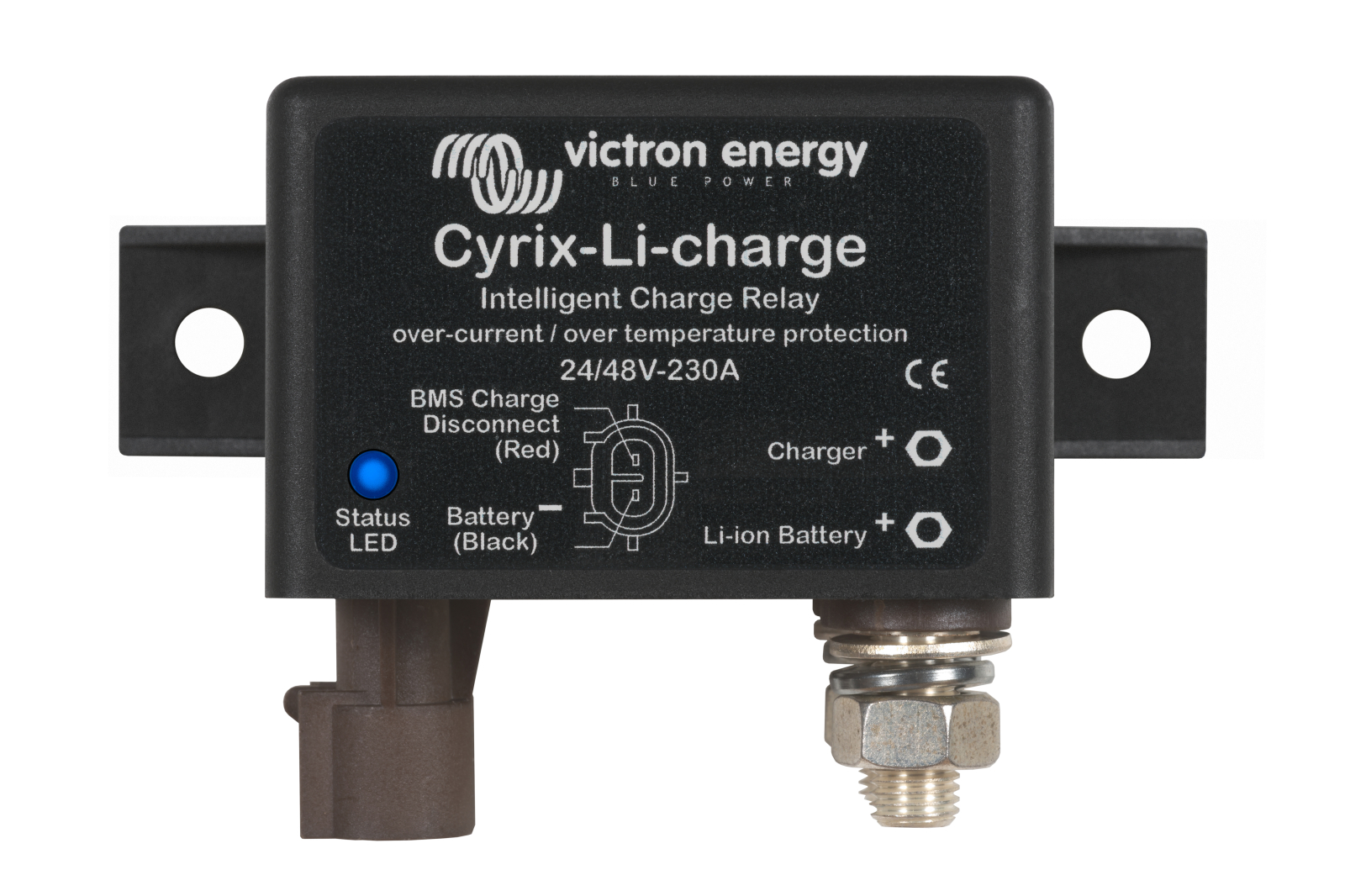

Cyrix-Li-charge este un releu de incarcare controlat de microprocesor, proiectat pentru gestionarea sigura a incarcatoarelor conectate la baterii LiFePO4. Acesta se utilizeaza impreuna cu un VE.Bus BMS pentru a permite sau opri automat alimentarea de incarcare, in functie de semnalul BMS. Este potrivit pentru aplicatii mobile, marine, off-grid si sisteme energetice cu bancuri de baterii de 24 V sau 48 V.

Echipamentul este destinat unei valori nominale de 230 A la sisteme de 24 V, iar capacitatea de intrerupere la 48 V este de 80 A. Releul are protectie IP54, consum in stare deschisa sub 4 mA si indicator LED pentru starea de functionare. Dimensiunile carcasei sunt de 65 x 100 x 50 mm, iar masa este de aproximativ 0,27 kg. Racordarea de putere se realizeaza prin borne cu surub M8.

Pentru conectare, borna Charger plus se leaga la iesirea pozitiva a incarcatorului, iar borna Li-ion Battery plus la bateria cu litiu. Cablul de control de 1 m este inclus si se conecteaza la iesirea Charge Disconnect a unui VE.Bus BMS. Releul cupleaza incarcatorul dupa o intarziere de aproximativ 3 secunde atunci cand semnalul de control este activ, tensiunea la intrarea incarcatorului este de cel putin 26 V sau 52 V, iar tensiunea bateriei este de minimum 2 V.

La pierderea semnalului de control, situatie asociata cu supratensiunea celulelor sau supratemperatura, releul decupleaza imediat incarcatorul. Cand releul este cuplat, acesta se deschide dupa o ora pentru a verifica daca incarcatorul ramane activ; daca tensiunea de la incarcator creste imediat la pragul necesar, reconectarea are loc dupa circa 3 secunde. Montajul trebuie realizat cu protectii de circuit, cabluri dimensionate corect si respectarea schemei de conectare a sistemului BMS.

Intrebari frecvente

Pentru ce tip de baterii se utilizeaza releul Cyrix Li-charge?

Este proiectat pentru sisteme cu baterii LiFePO4 si pentru controlul incarcatoarelor printr-un VE.Bus BMS.

Poate fi utilizat in instalatii de 48 V?

Da, este destinat sistemelor de 24 V si 48 V. La 48 V, capacitatea declarata de intrerupere este de 80 A.

Cum opreste releul incarcarea bateriei?

Releul primeste semnalul de la iesirea Charge Disconnect a VE.Bus BMS. Daca semnalul devine flotant, releul decupleaza imediat incarcatorul.

Este inclus cablul de control?

Da, produsul include un cablu de control cu lungimea de 1 m pentru conectarea la BMS.

Ce protectie are carcasa?

Carcasa are grad de protectie IP54, adecvat pentru montaj in spatii protejate impotriva prafului si stropirii cu apa.
