Descriere

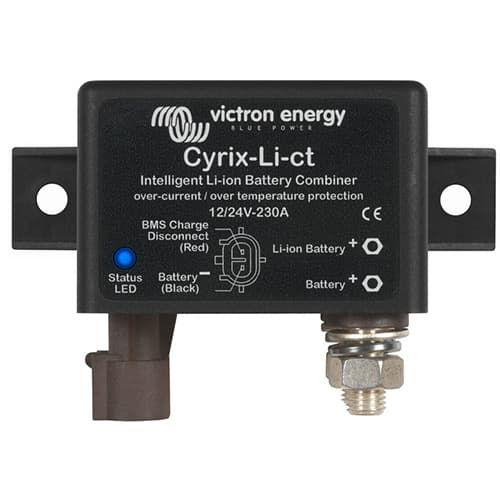

Acest releu inteligent pentru baterii Li-ion este conceput pentru conectarea controlata in paralel a unei baterii de pornire cu plumb acid si a unei baterii LiFePO4. Este o solutie potrivita pentru rulote, autorulote, ambarcatiuni, vehicule speciale si alte instalatii mobile cu banc de baterii auxiliar, unde se doreste incarcarea acestuia de la alternator, fara descarcarea necontrolata a bateriei de pornire. Functionarea este similara unui separator inteligent de baterii, dar este adaptata pentru integrarea cu un BMS compatibil pentru baterii LiFePO4.

Echipamentul functioneaza automat in sisteme de 12 V sau 24 V si are curent continuu nominal de 230 A, inclusiv capacitate de intrerupere de 230 A la aceste tensiuni. Releul cupleaza atunci cand semnalul Charge Disconnect al BMS este activ si detecteaza minimum 13,4 V intr-un sistem de 12 V sau 26,8 V intr-un sistem de 24 V pe unul dintre bornele de putere. Decupleaza imediat daca semnalul de control devine liber, indicand supratensiune sau supratemperatura la celule, precum si cand tensiunea bateriei scade sub 13,2 V in sistemele de 12 V, respectiv sub pragul echivalent pentru 24 V. Consumul in stare deschisa este sub 4 mA, carcasa are protectie IP54, iar dimensiunile sunt 65 x 100 x 50 mm, la o masa de 0,27 kg.

Montajul se realizeaza intre bateriile care trebuie cuplate, folosind bornele de putere dedicate si cabluri dimensionate pentru curentul instalatiei. Cablul de control pentru conectarea la BMS este inclus si are lungimea de 1 m. Intrarea de control activeaza releul la nivel ridicat, apropiat de tensiunea bateriei, iar releul se deschide cand aceasta intrare este lasata libera sau este adusa la nivel scazut. Functia Start Assist permite inchiderea temporara a releului timp de 30 de secunde prin aplicarea unui impuls negativ scurt.

Pentru siguranta instalatiei, montajul trebuie realizat cu sigurante, conductoare, papuci si conexiuni dimensionate corect pentru curentul circuitului. Releul include protectie la supracurent si supratemperatura, precum si un supresor intern de tranziente pentru limitarea varfurilor de tensiune care pot aparea la decuplarea brusca. Este recomandata respectarea schemei de conectare a BMS-ului compatibil si verificarea polaritatii tuturor conexiunilor inainte de punerea sub tensiune.

Intrebari frecvente

Pentru ce este utilizat acest releu inteligent?

Este utilizat pentru a conecta controlat in paralel o baterie de pornire cu plumb acid si o baterie LiFePO4, astfel incat bateria auxiliara sa poata fi incarcata atunci cand sunt indeplinite conditiile de tensiune si comanda BMS.

Este compatibil cu instalatii de 12 V si 24 V?

Da. Releul detecteaza automat tensiunea sistemului si este destinat instalatiilor DC de 12 V sau 24 V.

Ce curent poate suporta releul?

Curentul continuu nominal este de 230 A, iar capacitatea de intrerupere este de 230 A la 12 V sau 24 V.

Este necesara conectarea la un BMS?

Da, pentru utilizarea prevazuta cu baterii LiFePO4, releul se conecteaza la o iesire de control Charge Disconnect a unui BMS compatibil. Aceasta comanda permite decuplarea rapida la semnal de supratensiune sau supratemperatura a celulelor.

Ce reprezinta functia Start Assist?

Functia Start Assist inchide temporar releul timp de 30 de secunde dupa aplicarea unui impuls negativ scurt, pentru asistarea pornirii atunci cand configuratia instalatiei o permite.
