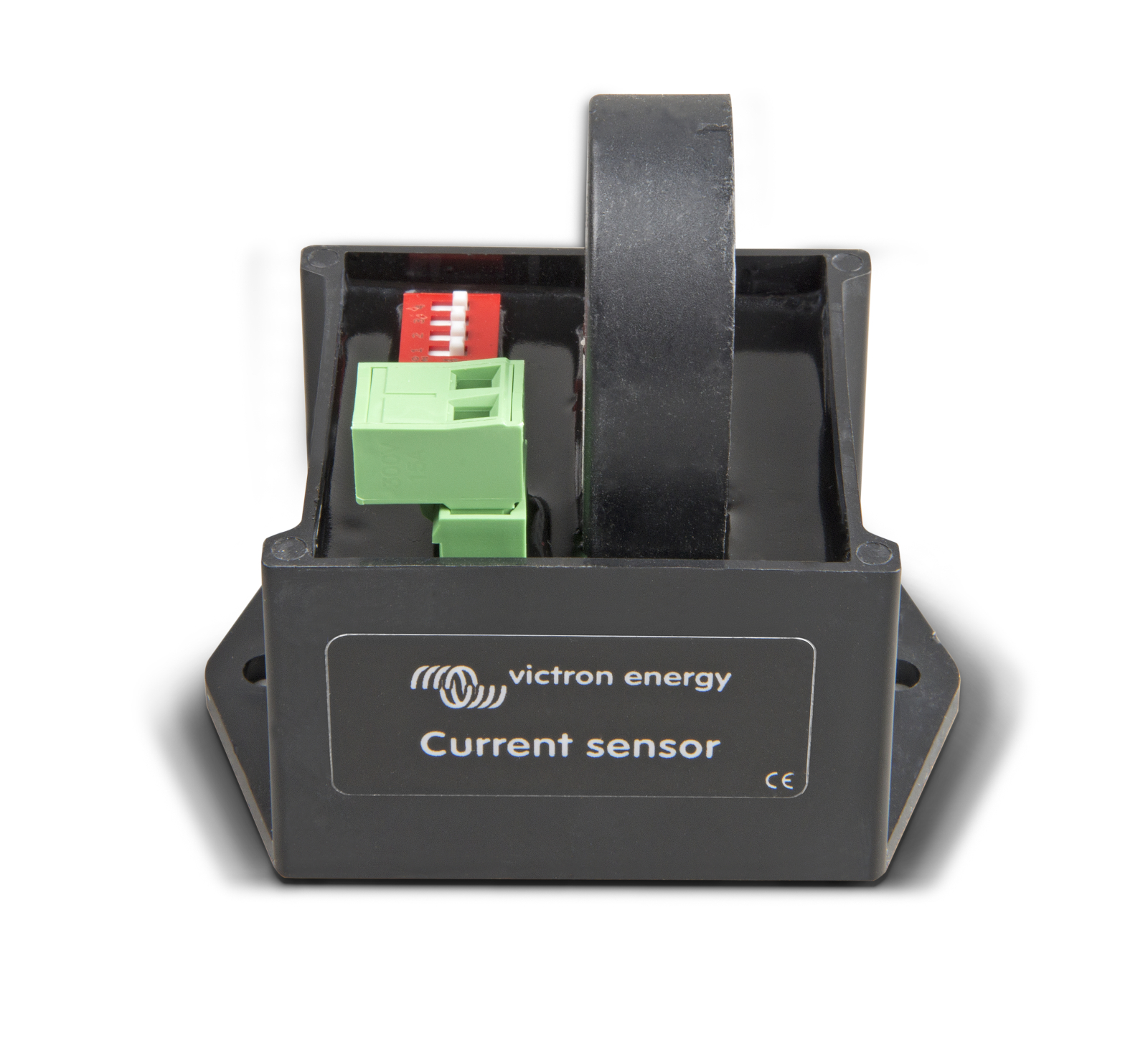

Senzor curent AC monofazat max 40A

Descriere

Senzorul de curent AC monofazat este destinat monitorizarii productiei unui invertor fotovoltaic integrat intr-un sistem de energie. Acesta masoara curentul alternativ de pe conductorul selectat, iar impreuna cu masurarea tensiunii din sistem calculeaza puterea aparenta in VA si energia in kWh. Valorile pot fi vizualizate pe un dispozitiv GX si in portalul VRM.

Produsul dispune de domenii de putere configurabile de 1.5 kW, 3 kW, 5 kW si 7 kW, selectate prin comutatoarele DIP. Curentul maxim admis la intrare este de 40 A, iar curentul maxim masurat variaza in functie de domeniul ales: 8 A, 16 A, 25 A sau 30.5 A. Rezolutia aproximativa a pasului de putere la 230 V AC este de 9 W, 17 W, 30 W sau 35 W, corespunzator domeniului configurat. Carcasa are grad de protectie IP54, iar intr-un sistem pot fi utilizati pana la 9 senzori.

Montajul presupune trecerea unui singur conductor AC al invertorului fotovoltaic prin deschiderea senzorului. Senzorul se conecteaza la intrarea AUX sau la intrarea de detectie a temperaturii a unui invertor sau incarcator compatibil din seriile Multi ori Quattro, pe aceeasi faza care este monitorizata. Pentru instalatii multifazate se monteaza cate un senzor pentru fiecare faza, conectat la echipamentul corespunzator fazei respective. Domeniul de putere trebuie selectat la o valoare egala sau mai mare decat puterea maxima estimata a instalatiei.

Configurarea necesita firmware compatibil in invertor sau incarcator, configurarea asistentei dedicate in VEConfigure3 si alegerea profilului corect in meniul de configurare al dispozitivului GX. Intrarea de detectie a temperaturii este compatibila cu toate echipamentele Multi si Quattro mentionate de producator, in timp ce disponibilitatea intrarii AUX depinde de versiunea hardware. Instalarea si conexiunile trebuie realizate doar cu circuitul scos de sub tensiune, de personal calificat, cu respectarea schemei electrice si a cerintelor locale de protectie.

Intrebari frecvente

Ce masoara acest senzor de curent AC?

Masoara curentul alternativ de pe conductorul monitorizat. Impreuna cu masurarea tensiunii realizata de sistem, datele sunt utilizate pentru calculul puterii aparente in VA si al energiei in kWh.

Care este curentul maxim acceptat?

Curentul maxim la intrare este de 40 A. Domeniul de masurare se configureaza prin comutatoare DIP, cu praguri maxime de masurare de pana la 30.5 A, in functie de profilul de putere selectat.

Cum se monteaza intr o instalatie monofazata?

Se trece un singur conductor AC al invertorului fotovoltaic prin senzor, apoi acesta se conecteaza la intrarea AUX sau la intrarea de detectie a temperaturii a echipamentului compatibil, pe aceeasi faza monitorizata.

Poate fi utilizat intr un sistem trifazat?

Da. Pentru monitorizarea unui invertor trifazat este necesar cate un senzor pentru fiecare faza, fiecare conectat la echipamentul aferent acelei faze.

Unde pot fi vizualizate valorile masurate?

Valorile sunt disponibile pe dispozitivul GX compatibil si pot fi transmise pentru vizualizare in portalul VRM, dupa configurarea corespunzatoare a sistemului.
