Descriere

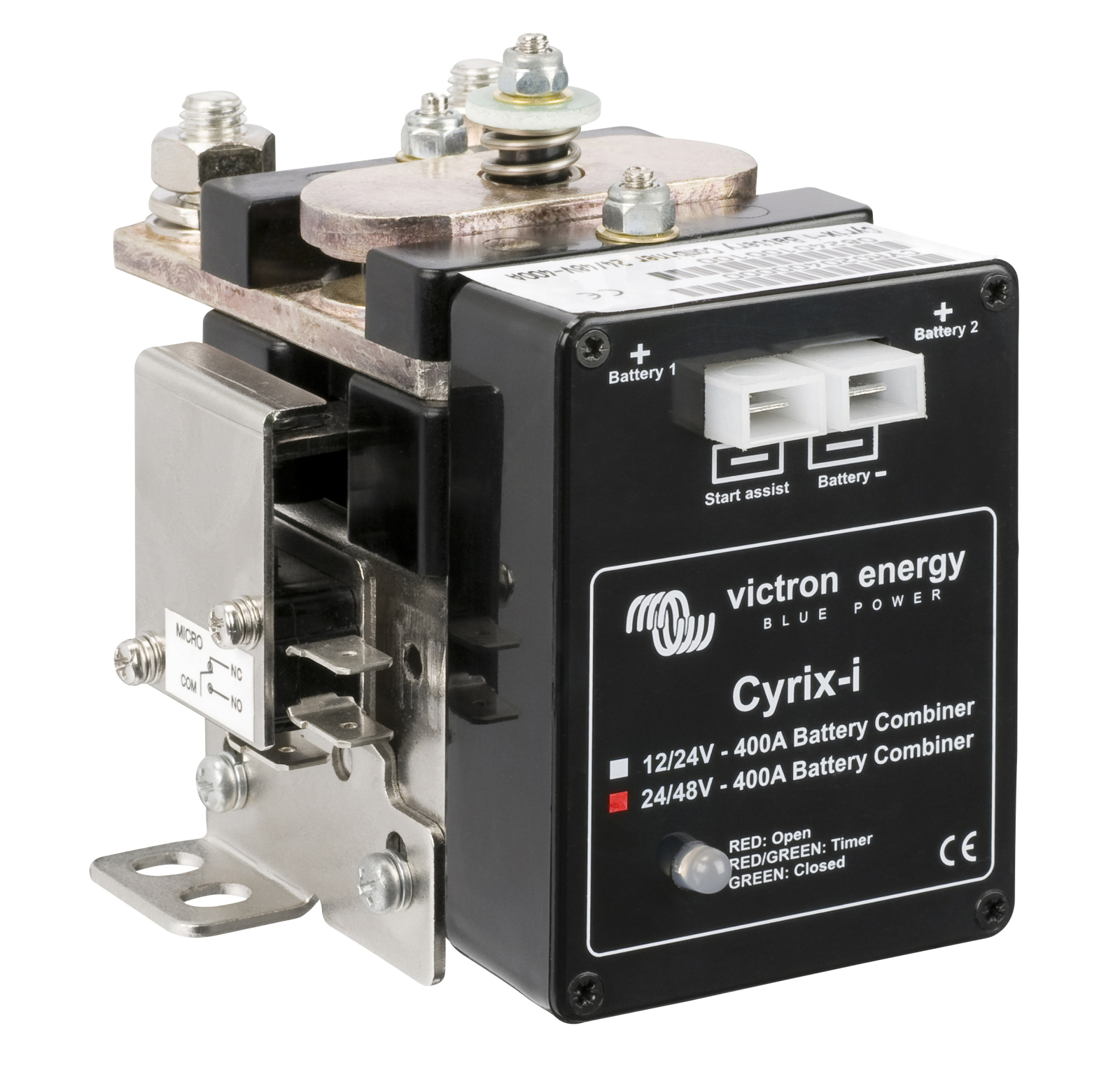

Combinatorul inteligent de baterii Cyrix-i este un contactor de mare putere controlat de microprocesor, destinat conectarii automate in paralel a doua bancuri de baterii. Acesta cupleaza bateriile atunci cand una dintre ele atinge pragul de tensiune care indica incarcarea si le separa cand tensiunea scade sub nivelul de mentinere, pentru a limita descarcarea reciproca. Este o solutie potrivita pentru instalatii mobile, nautice, vehicule speciale si sisteme DC cu baterie de pornire si baterie de servicii.

Modelul este destinat sistemelor de 24 V si 48 V, cu detectie automata a tensiunii sistemului. Tensiunea de intrare este de 16-72 VDC, curentul continuu admis este de 400 A, iar curentul de varf este de 2000 A timp de 1 secunda. Consumul propriu in stare deschisa este de 4 mA. Echipamentul dispune de patru profile selectabile de conectare si deconectare, protectie la supratensiune cu deconectare la 32 V sau 64 V pentru sistemele corespunzatoare, LED bicolor pentru indicarea starii si microswitch pentru monitorizare la distanta. Dimensiunile sunt 78 x 102 x 110 mm, iar masa este de aproximativ 0,9 kg.

Monitorizarea tensiunii este bidirectionala, astfel incat dispozitivul poate actiona si atunci cand banca auxiliara este incarcata de un incarcator separat. Algoritmul inteligent urmareste tendinta tensiunii, nu doar praguri fixe si temporizari, pentru a reduce comutarile nedorite la sarcini scurte cu curent ridicat sau la conectarea unui banc mare de baterii descarcat. Functia Start Assist permite cuplarea manuala temporara a bateriilor in paralel pentru 30 de secunde, utila la asistarea pornirii cand bateria de pornire este descarcata.

Montajul se realizeaza numai in instalatii cu masa negativa comuna. Dispozitivul se amplaseaza cat mai aproape de bateria cu capacitatea mai mica, de regula bateria de pornire. Cablurile pozitive ale celor doua baterii se conecteaza la bornele Battery 1 si Battery 2, iar conductorul negativ comun se conecteaza la borna Battery minus. Pe conexiunea de putere trebuie instalata o siguranta dimensionata conform sectiunii cablului, fara a depasi 400 A. Pentru siguranta la instalare, dispozitivul nu inchide contactul daca una dintre conexiunile bateriei are o tensiune sub 4 V in sistemele de 24 V sau sub 8 V in sistemele de 48 V.

Intrebari frecvente

Pentru ce tensiuni de baterie este potrivit combinatorul?

Este destinat sistemelor DC de 24 V sau 48 V si detecteaza automat tensiunea nominala a instalatiei.

Ce curent poate suporta in functionare continua?

Poate suporta un curent continuu de pana la 400 A si un curent de varf de 2000 A pentru o durata de 1 secunda.

Poate ajuta la pornirea unui vehicul cu bateria de pornire descarcata?

Da. Functia Start Assist permite conectarea temporara in paralel a bateriilor timp de 30 de secunde, atunci cand este cablata cu un buton sau intrerupator corespunzator.

Este necesara o siguranta pe conexiunea dintre baterii?

Da. Se monteaza o siguranta in serie, aleasa in functie de sectiunea cablului utilizat, cu valoare maxima de 400 A.

In ce tip de instalatie se poate monta?

Se utilizeaza exclusiv in instalatii cu masa negativa comuna. Conectarea si dimensionarea protectiilor trebuie realizate conform schemei de instalare si cerintelor sistemului DC.
