Descriere

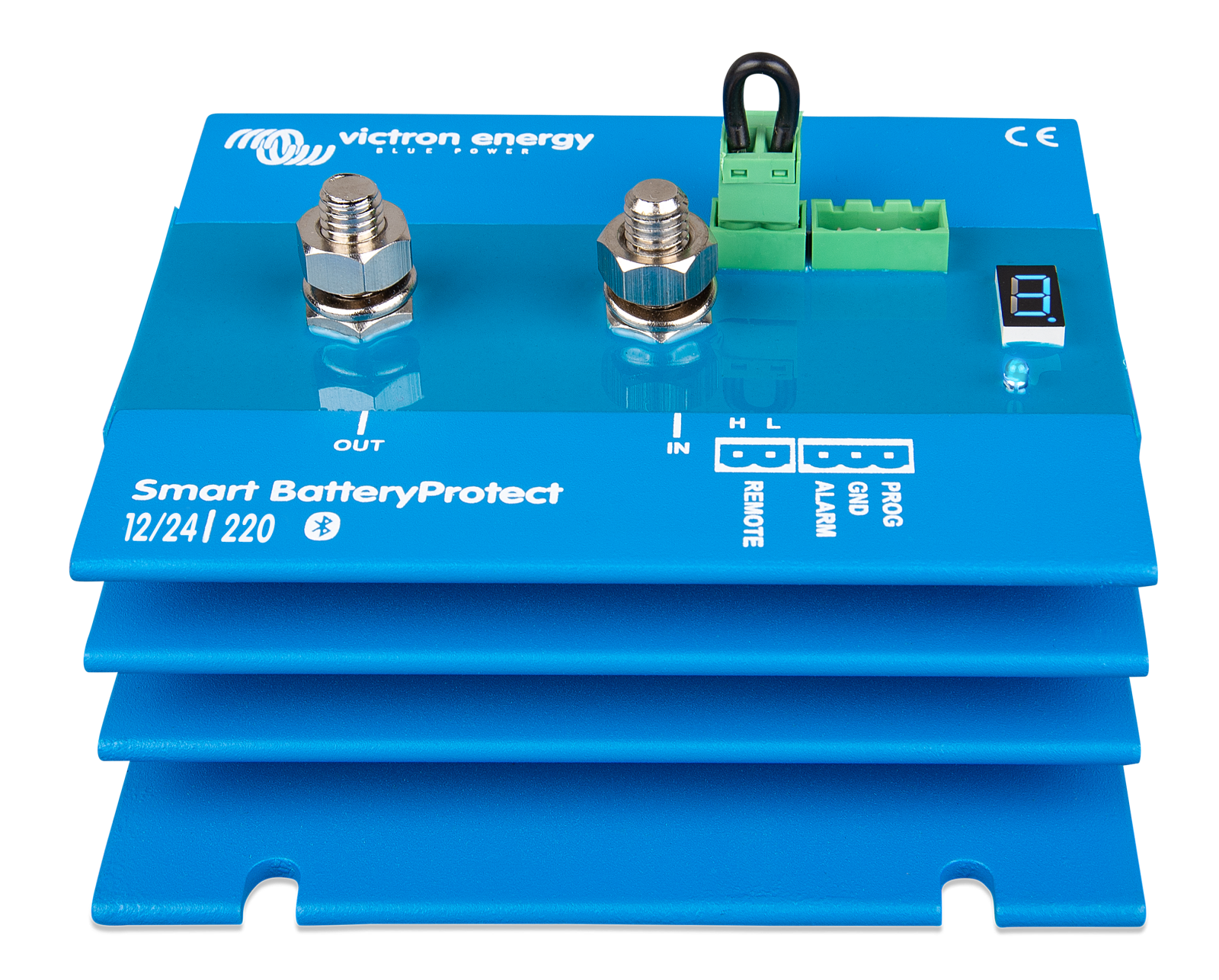

Smart BatteryProtect 12/24V 220A este un dispozitiv electronic pentru protectia acumulatorilor in instalatii DC. Acesta deconecteaza automat consumatorii neesentiali inainte ca bateria sa fie descarcata excesiv, contribuind la protejarea bateriei si la pastrarea energiei necesare pentru consumatorii prioritari. Poate fi utilizat si ca intrerupator general pentru circuitul de consum, fiind potrivit pentru sisteme fotovoltaice autonome, rulote, autorulote, ambarcatiuni, vehicule speciale si instalatii stationare cu baterii de 12 V sau 24 V.

Modelul functioneaza in plaja de tensiune 6-35 V si detecteaza automat tensiunea sistemului de 12 V sau 24 V la prima alimentare. Curentul maxim continuu este de 220 A, iar curentul de varf este de 600 A. Consumul propriu este de 1,4 mA cu Bluetooth activ si dispozitivul pornit, respectiv 0,9 mA cand este oprit sau in protectie la tensiune joasa; cu Bluetooth dezactivat, valorile sunt 1,2 mA si 0,7 mA. Pragurile implicite sunt deconectare la 10,5 V sau 21 V si reconectare la 12 V sau 24 V. Dispozitivul are borne M8, dimensiuni de 62 x 123 x 120 mm, masa de 0,8 kg si cuplu de strangere recomandat de 9 Nm pentru conexiunile principale.

Setarile de conectare si deconectare pot fi ajustate wireless prin Bluetooth, iar Bluetooth poate fi dezactivat daca aplicatia o impune. Este disponibila si configurarea prin pinul PROG, cu noua niveluri predefinite de tensiune. Iesirea de alarma are intarziere de 12 secunde, suporta maximum 50 mA si este protejata la scurtcircuit. Deconectarea automata a sarcinii are intarziere de 90 de secunde, cu exceptia comenzii primite de la un BMS, cand deconectarea este imediata; reconectarea are intarziere de 30 de secunde.

Montajul se realizeaza intr-un spatiu bine ventilat, preferabil la maximum 50 cm de baterie, dar nu deasupra acesteia. Pe cablul dintre borna pozitiva a bateriei si dispozitiv trebuie montata o siguranta dimensionata corect, conform instalatiei si reglementarilor locale. Conectarea trebuie respectata strict pe sensul IN catre OUT: bateria se leaga la IN, iar consumatorul la OUT. Nu este permis curent invers de la OUT la IN. Pentru invertoare sau invertoare-incarcatoare nu se utilizeaza intreruperea directa a alimentarii DC prin acest dispozitiv; controlul se face prin portul de remote on off al echipamentului. Temperatura de functionare la sarcina completa este intre -40 grade C si +40 grade C, iar la +50 grade C este admisa functionarea pana la 60% din sarcina nominala.

Intrebari frecvente

Ce rol are acest dispozitiv de protectie a bateriei?

Monitorizeaza tensiunea bateriei si deconecteaza consumatorii neesentiali cand se atinge pragul configurat de tensiune joasa, pentru a reduce riscul descarcarii profunde a bateriei.

Poate fi utilizat intr-un sistem de 12 V si 24 V?

Da. Detecteaza automat tensiunea sistemului de 12 V sau 24 V la prima alimentare. Daca este mutat ulterior intr-o instalatie cu alta tensiune, detectia trebuie resetata sau configurata corespunzator.

Care este curentul maxim admis?

Curentul maxim continuu este de 220 A, iar curentul de varf este de 600 A. Cablurile, siguranta si conexiunile trebuie dimensionate corect pentru curentul real al instalatiei.

Se poate conecta direct un invertor la iesirea dispozitivului?

Nu. Invertoarele si invertoarele-incarcatoare nu trebuie conectate prin intreruperea directa a intrarii lor DC, deoarece curentul invers poate deteriora dispozitivul. Pentru acestea se utilizeaza comanda remote on off.

Cum se configureaza pragurile de protectie?

Pragurile de conectare si deconectare pot fi setate prin Bluetooth cu aplicatia dedicata sau prin pinul PROG, folosind nivelurile predefinite disponibile.
