Descriere

Transformatorul de curent este un senzor extern pentru masurarea curentului alternativ pe un conductor existent, fara ca acesta sa fie trecut prin echipamentul de conversie. Este utilizat impreuna cu unitati MultiPlus II compatibile si MultiPlus 20kW pentru functiile PowerControl, PowerAssist, limitarea curentului de intrare AC si optimizarea autoconsumului prin masurare externa.

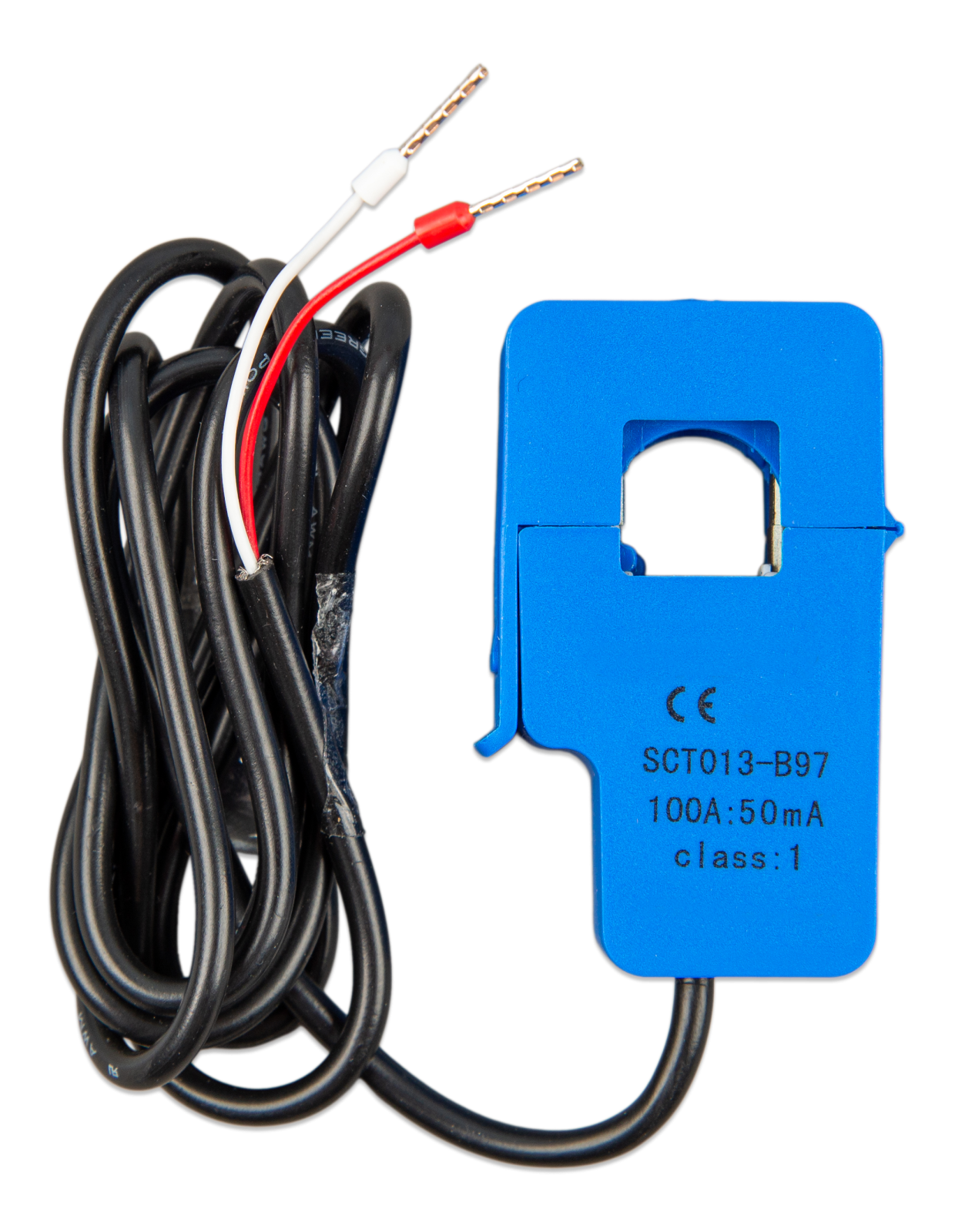

Modelul are raport de transformare 100A la 50mA, curent nominal de 100A, cablu de 5 m si conexiune cu capete de fir. Varianta cu capete de fir este destinata unitatilor MultiPlus II mai noi, prevazute cu borne pentru senzor de curent extern, precum si echipamentelor MultiPlus 20kW. Senzorul este destinat monitorizarii monofazate si masoara curentul, nu tensiunea.

Montajul se realizeaza prin clipsarea transformatorului in jurul conductorului AC existent, fara intreruperea sau refacerea cablajului principal. Sageata marcata pe corpul transformatorului trebuie orientata catre MultiPlus. Pentru conectare la unitatile compatibile se elimina puntea de fir existenta, apoi conductorul rosu se leaga la borna EXT, iar conductorul alb la borna COM.

Respectati polaritatea si directia de montaj pentru o citire corecta. Cablul de 5 m este calibrat impreuna cu transformatorul si nu trebuie scurtat sau prelungit. Pentru siguranta instalatiei, montajul si conectarea la circuitele AC trebuie efectuate cu alimentarea oprita, de catre personal calificat, conform documentatiei echipamentului compatibil.

Intrebari frecvente

La ce se foloseste transformatorul de curent?

Este folosit pentru masurarea externa a curentului AC, astfel incat echipamentul compatibil sa poata utiliza functii precum PowerControl, PowerAssist, limitarea curentului de intrare si optimizarea autoconsumului.

Cu ce echipamente este compatibil?

Varianta cu capete de fir este destinata unitatilor MultiPlus II mai noi, cu borne pentru senzor extern de curent, precum si echipamentelor MultiPlus 20kW.

Cum se conecteaza firele senzorului?

Dupa eliminarea puntii de fir de la bornele senzorului extern, conductorul rosu se conecteaza la EXT, iar conductorul alb la COM. Respectati polaritatea indicata.

Poate fi modificata lungimea cablului?

Nu. Cablul de 5 m este calibrat impreuna cu transformatorul si nu trebuie scurtat sau prelungit.

Poate masura energie sau tensiune?

Senzorul masoara curentul si este destinat monitorizarii monofazate. Nu masoara tensiunea si nu inlocuieste un contor de energie dedicat atunci cand este necesara o precizie superioara, in special la curenti mici.
