Descriere

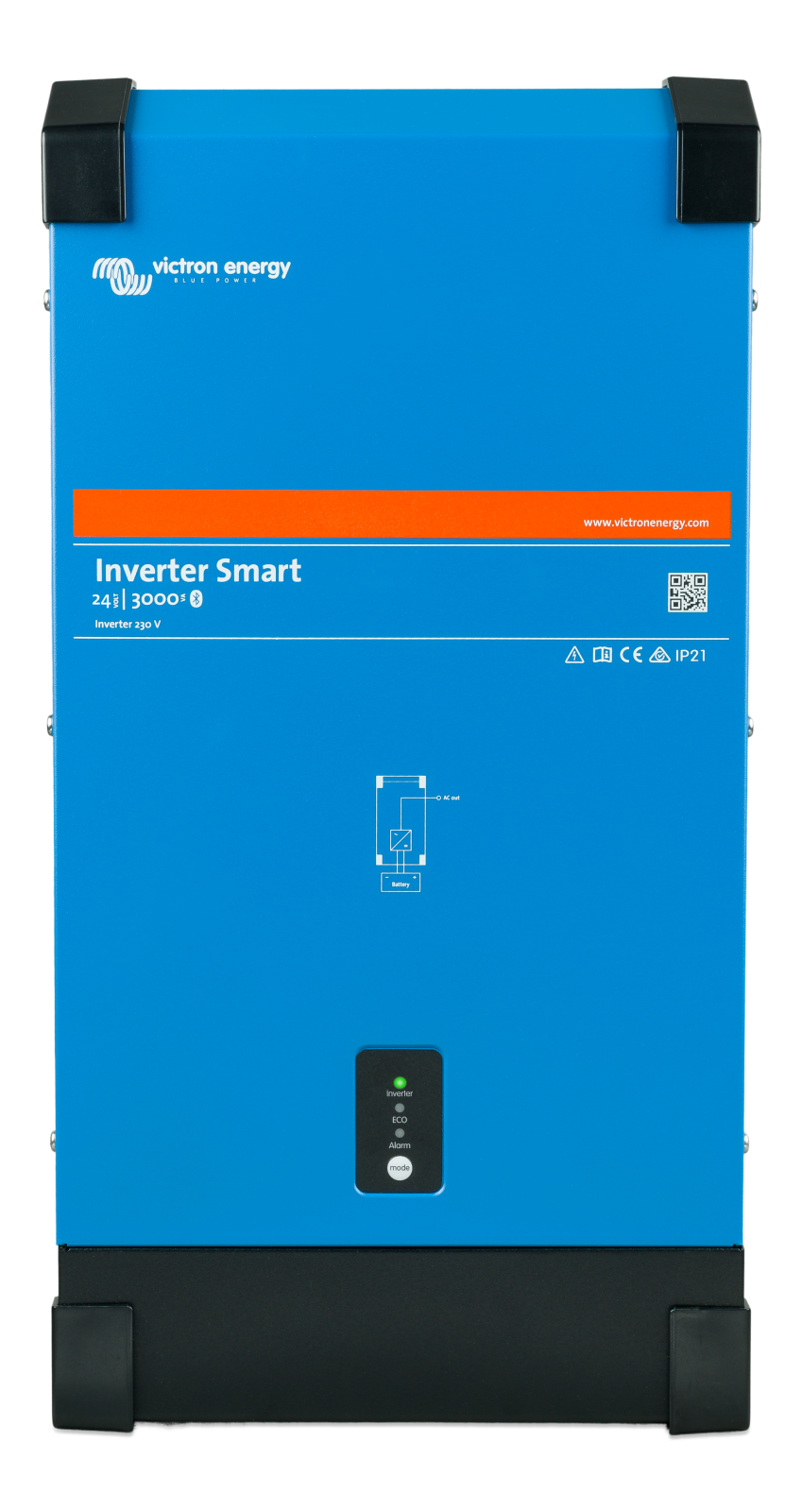

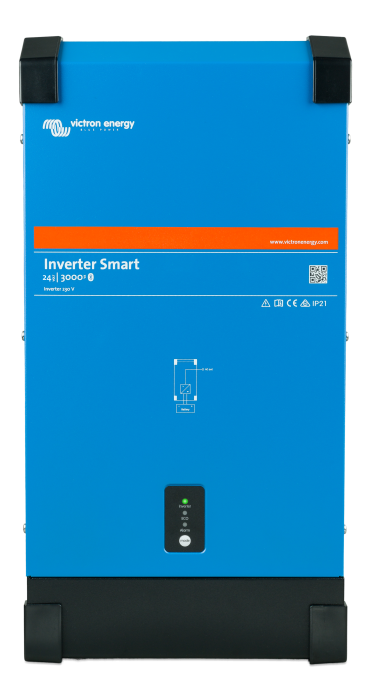

Acest inverter Smart transforma energia dintr-un banc de baterii de 24 V in curent alternativ de 230 V pentru alimentarea consumatorilor uzuali. Este potrivit pentru sisteme fotovoltaice off grid, alimentare de rezerva, rulote, autorulote, ambarcatiuni, vehicule de lucru sau aplicatii rezidentiale unde este necesara o sursa AC stabila cu unda sinusoidala. Constructia cu transformator toroidal este proiectata pentru o buna capacitate la varf de sarcina si pentru alimentarea echipamentelor cu cerinte de pornire ridicate.

Pentru sistemele de 24 V, domeniul tensiunii de intrare este de 18,6 pana la 34 V DC. Iesirea nominala este de 230 V AC cu toleranta de plus sau minus 2 procente, iar frecventa poate fi setata la 50 Hz sau 60 Hz. Puterea continua este de 3000 VA si 2400 W la 25 grade C, 2200 W la 40 grade C si 1700 W la 65 grade C, iar puterea de varf este de 6000 VA. Randamentul maxim este de 94 procente, consumul fara sarcina este de 13 W, iar in modul ECO poate cobori la 1,9 W. Carcasa din otel are protectie IP21, dimensiuni de 485 x 285 x 150 mm si greutate de 19 kg.

Configurarea si monitorizarea se realizeaza prin Bluetooth integrat, folosind aplicatia VictronConnect, sau prin portul VE Direct pentru integrare cu echipamente de monitorizare. Pot fi ajustate tensiunea de iesire, frecventa, pragurile de alarma si oprire la tensiune joasa, nivelul de detectie pentru modul ECO si functia releului programabil. Releul poate fi utilizat pentru alarma, pornirea unui generator sau comandarea unui circuit auxiliar. Inverterul are conector pentru comanda pornit oprit de la distanta si borne DC duble M8 pentru conectarea bateriei.

Montajul se face preferabil vertical, pe perete, intr-un spatiu uscat si bine ventilat, cat mai aproape de baterii pentru reducerea pierderilor pe cabluri. Pentru trasee DC de pana la 5 m, documentatia indica un cablu de 50 mm2 si o siguranta externa de 250 A; pentru trasee intre 5 si 10 m se recomanda doua cabluri de 50 mm2. Este necesara impamantarea carcasei, iar instalarea trebuie executata de personal calificat. Protectiile incorporate acopera scurtcircuitul la iesire, suprasarcina, tensiunea joasa sau prea ridicata a bateriei, supratemperatura, tensiunea AC aplicata la iesire si ondulatia DC excesiva. Nu se monteaza in zone cu umezeala, ploaie, lumina directa a soarelui sau ventilatie insuficienta.

Intrebari frecvente

Ce baterie este necesara pentru acest inverter?

Este destinat sistemelor cu banc de baterii nominal de 24 V. Documentatia recomanda o capacitate a bateriei intre 200 Ah si 700 Ah, in functie de consumatori, autonomie si tehnologia bateriei utilizate.

Ce putere poate livra continuu?

Poate livra 3000 VA, echivalent cu 2400 W la temperatura ambientala de 25 grade C. Puterea disponibila se reduce la temperaturi ambientale mai ridicate.

Are unda sinusoidala pura?

Da. Furnizeaza iesire AC de calitate, cu tensiune nominala de 230 V si frecventa configurabila la 50 Hz sau 60 Hz, potrivita pentru majoritatea consumatorilor compatibili cu alimentarea la retea.

Poate fi configurat de pe telefon?

Da. Bluetooth-ul integrat permite configurarea si monitorizarea parametrilor principali prin aplicatia VictronConnect. Pentru integrare suplimentara este disponibil si portul VE Direct.

Ce protectie trebuie folosita pe conexiunea bateriei?

Inverterul nu are siguranta interna pe intrarea DC. Pentru modelul de 24 V si 3000 VA, documentatia indica utilizarea unei sigurante externe de 250 A si dimensionarea corecta a cablurilor conform lungimii traseului.
