Descriere

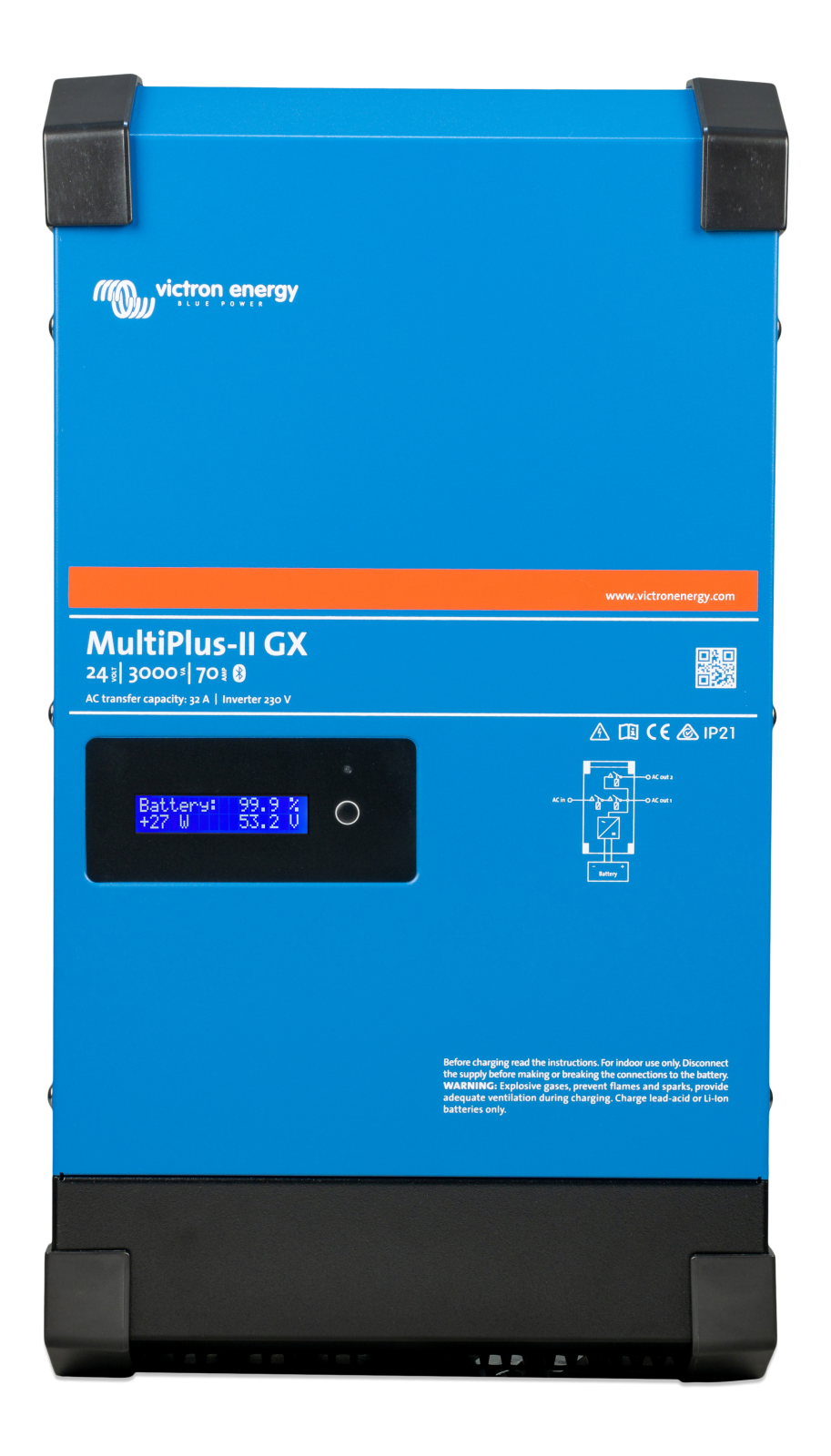

Acest invertor-incarcator multifunctional este destinat sistemelor de stocare a energiei, aplicatiilor fotovoltaice on-grid si off-grid, instalatiilor mobile, marine sau stationare. Combina intr-o singura carcasa un invertor cu unda sinusoidala pura, un incarcator de baterii, un comutator automat de transfer si functii GX preconfigurate pentru afisare, monitorizare si comunicatie. Functiile PowerControl si PowerAssist ajuta la limitarea curentului preluat din retea sau generator si completeaza temporar puterea disponibila cu energie din baterie atunci cand consumul creste.

Functioneaza cu baterii de 24 V, in intervalul de tensiune DC 19-33 V. In modul invertor livreaza 230 VAC plus minus 2 procente, la 50 Hz plus minus 0,1 procente, frecventa putand fi configurata si la 60 Hz. Puterea continua este de 3000 VA, respectiv 2400 W la 25 grade C, 2200 W la 40 grade C si 1700 W la 65 grade C; puterea de varf este de 5500 W, iar randamentul maxim ajunge la 94 procente. Incarcatorul are curent maxim de incarcare de 70 A, cu tensiune de absorbtie de 28,8 V, tensiune float de 27,6 V si mod de stocare la 26,4 V. Intrarea AC accepta 187-265 VAC la 45-65 Hz, iar comutatorul de transfer si curentul maxim de intrare AC sunt de 32 A.

Unitatea include un afisaj GX cu iluminare de fundal, cu 2 randuri a cate 16 caractere, pentru parametrii bateriei, invertorului si regulatorului solar compatibil. Conectivitatea integrata include WiFi, Ethernet, USB, VE Direct si BMS Can pentru baterii compatibile gestionate prin CAN bus; portul BMS Can nu este destinat echipamentelor VE Can. Sunt disponibile port VE Bus pentru configuratii paralele sau trifazate, doua porturi de uz general, releu programabil, iesire auxiliara de 12 V si 100 mA, iesiri auxiliare configurabile si senzor de temperatura. Conexiunea bateriei se realizeaza pe bolturi M8, iar conexiunile AC se fac pe borne cu surub pentru conductori de pana la 13 mm2.

Montajul se realizeaza vertical, intr-un spatiu uscat, curat si bine ventilat, cu acces adecvat pentru cablare si mentenanta. Carcasa din otel are protectie IP22, dimensiuni de 506 x 275 x 147 mm si greutate de 20 kg. Este un echipament de clasa I pentru sisteme TN si necesita impamantare permanenta a intrarii si sau iesirii AC; conductorul de protectie trebuie sa aiba minimum 4 mm2. Instalatia trebuie prevazuta cu sigurante si protectii corect dimensionate, iar conectarea, configurarea si operatiunile de service trebuie efectuate de personal calificat, cu reteaua AC si bateria deconectate. Protectiile integrate acopera inclusiv scurtcircuitul la iesire, suprasarcina, tensiunea bateriei prea mare sau prea mica, supratemperatura si ondulatia excesiva a tensiunii de intrare.

Intrebari frecvente

Ce tip de baterie poate utiliza acest invertor incarcator?

Este destinat bancurilor de baterii cu tensiune nominala de 24 V. Pentru baterii gestionate prin CAN bus, interfata BMS Can poate fi utilizata numai cu modele compatibile.

Ce putere poate furniza la iesirea de 230 V?

Livreaza 3000 VA si 2400 W continuu la 25 grade C, cu o putere de varf de 5500 W. Puterea continua disponibila se reduce la temperaturi ambientale ridicate.

Poate alimenta consumatorii in cazul caderii retelei?

Da. Comutatorul automat transfera alimentarea catre invertor foarte rapid, astfel incat consumatorii conectati la iesirea principala pot continua sa functioneze la intreruperea sursei AC.

Ce optiuni de monitorizare sunt integrate?

Echipamentul are afisaj GX cu 2 randuri, WiFi, Ethernet, USB si VE Direct. Acestea permit vizualizarea parametrilor sistemului si integrarea in solutii de monitorizare locala sau la distanta.

Este potrivit pentru conectare in paralel sau sistem trifazat?

Da. Portul VE Bus permite configuratii cu unitati identice conectate in paralel pentru putere mai mare sau in configuratie trifazata, conform instructiunilor de proiectare si configurare ale producatorului.
